Projeto e cálculo de vasos de pressão
Vasos de pressão sob medida para processos industriais, calculados conforme ASME, NR-13 e NBR, com memória de cálculo e desenhos de fabricação.
Engenharia de vasos de pressão da Engefisic
Os vasos de pressão armazenam, transportam e processam fluidos sob pressão, e cada detalhe do projeto pesa na segurança da planta. Na Engefisic, cada vaso é calculado para a condição real de operação: fluido, pressão, temperatura, material e cargas externas.
Atendemos desde vasos de linhas de produção até equipamentos de processo complexos, como reatores, separadores, filtros, desaeradores e vasos para plataformas offshore, sempre com foco em precisão estrutural, confiabilidade e resistência mecânica.
O que calculamos
- Espessuras de casco, tampos e reforços pelo ASME VIII, Divisões 1 e 2
- PMTA, MAP e pressão de teste hidrostático
- Enquadramento e dados para a NR-13
- Cargas em bocais pelo WRC 107, 297 e 368
- Cargas de vento e de abalos sísmicos
- PD 5500, EN 13445 e AD 2000-Merkblatt quando o projeto exige
Códigos e normas
- ASME VIII Div. 1
- ASME VIII Div. 2
- PD 5500
- EN 13445
- AD 2000-Merkblatt
- WRC 107 · 297 · 368
- NR-13
- Normas Petrobras
Ferramenta da Engefisic
Pré-dimensione o seu vaso em um minuto
Espessura do casco e dos tampos, chapa comercial, PMTA, volume, peso de aço e categoria NR-13, com o desenho em escala do vaso.

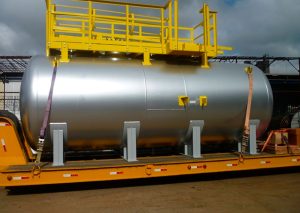

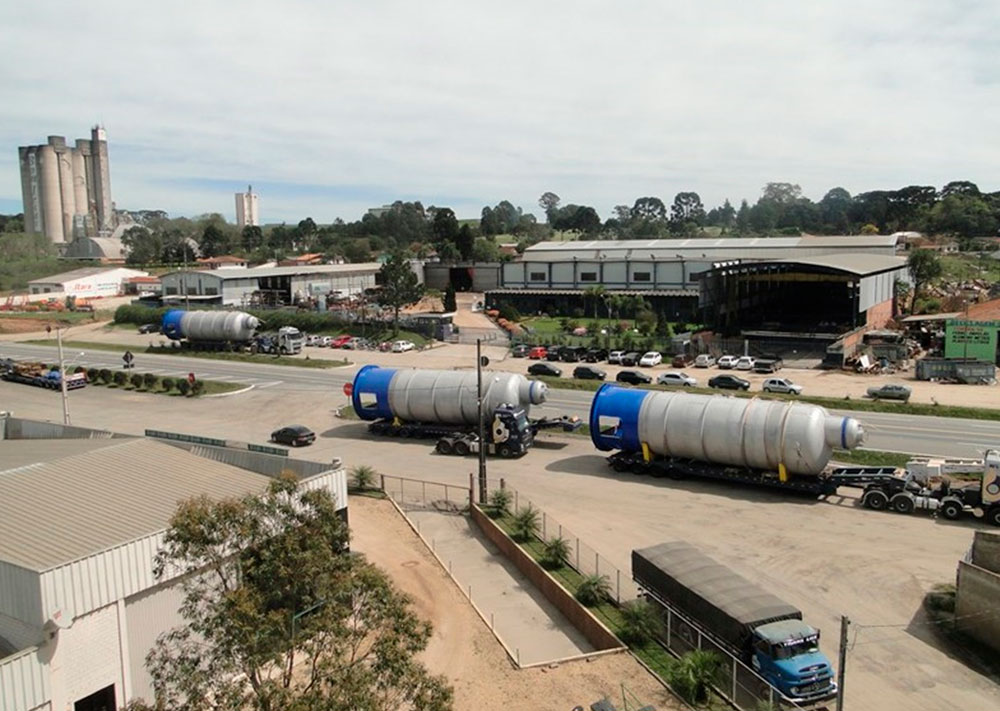

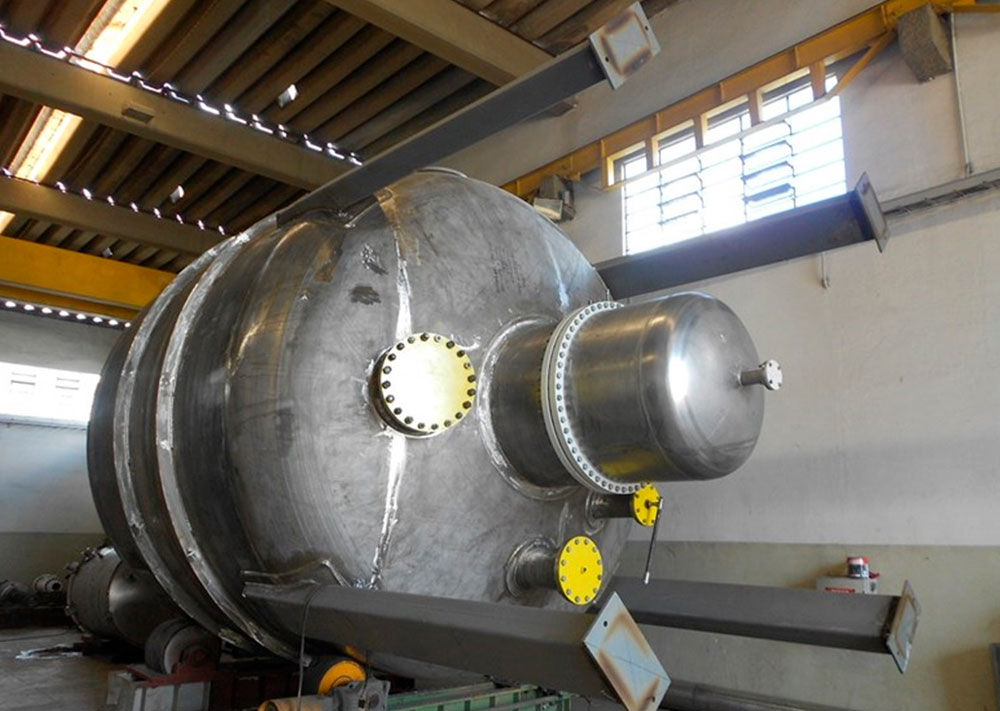

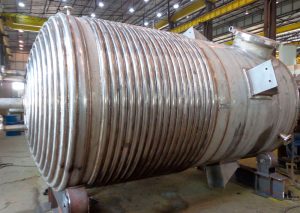

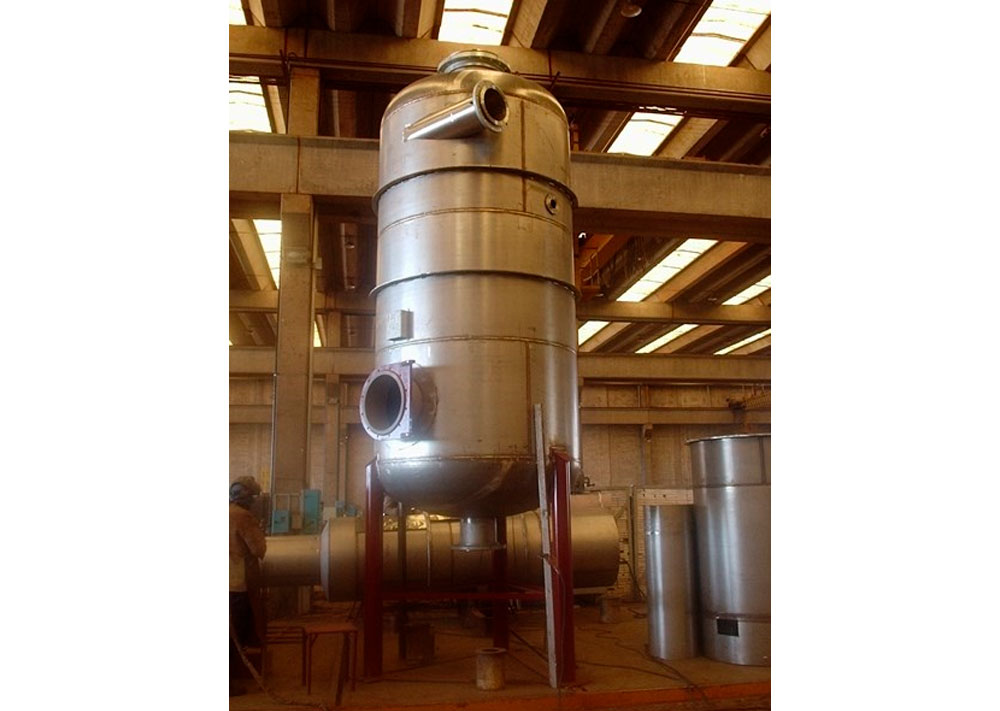

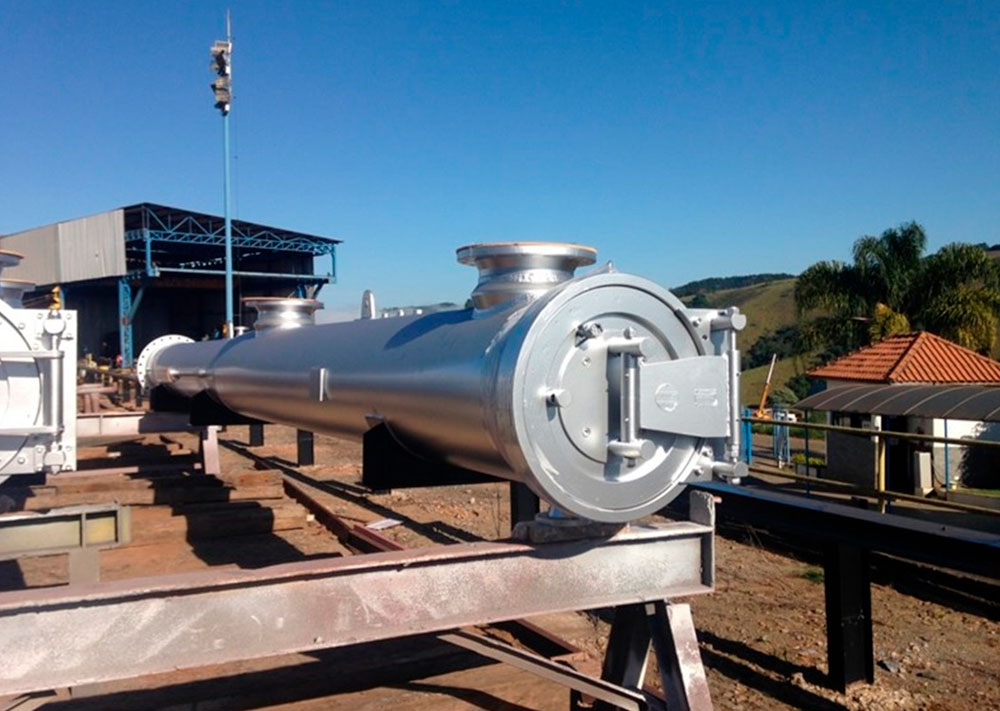

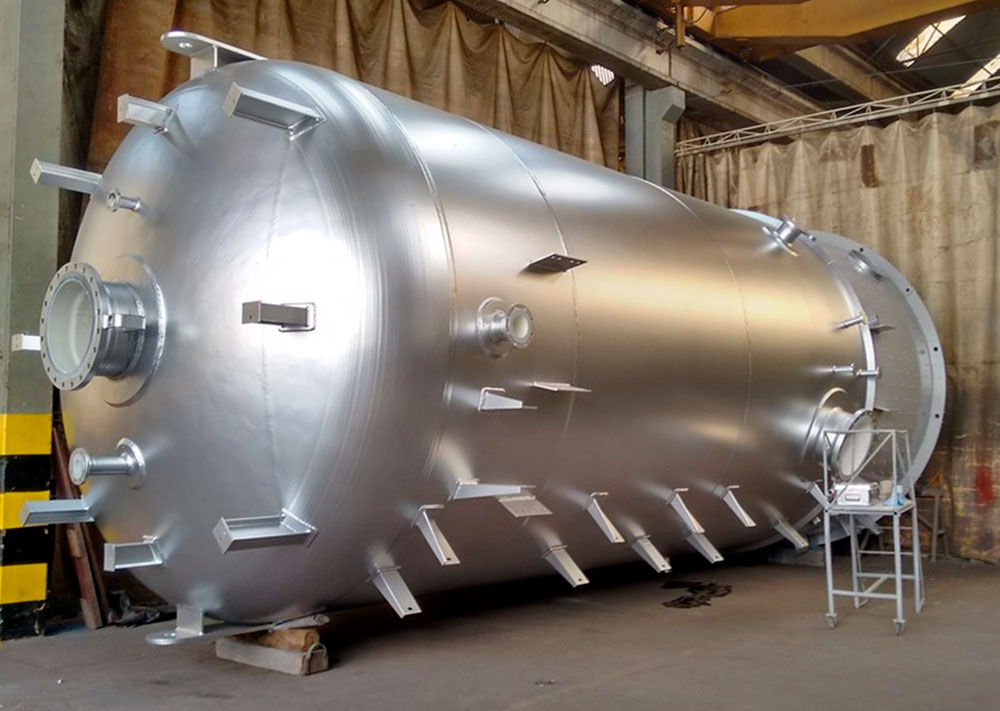

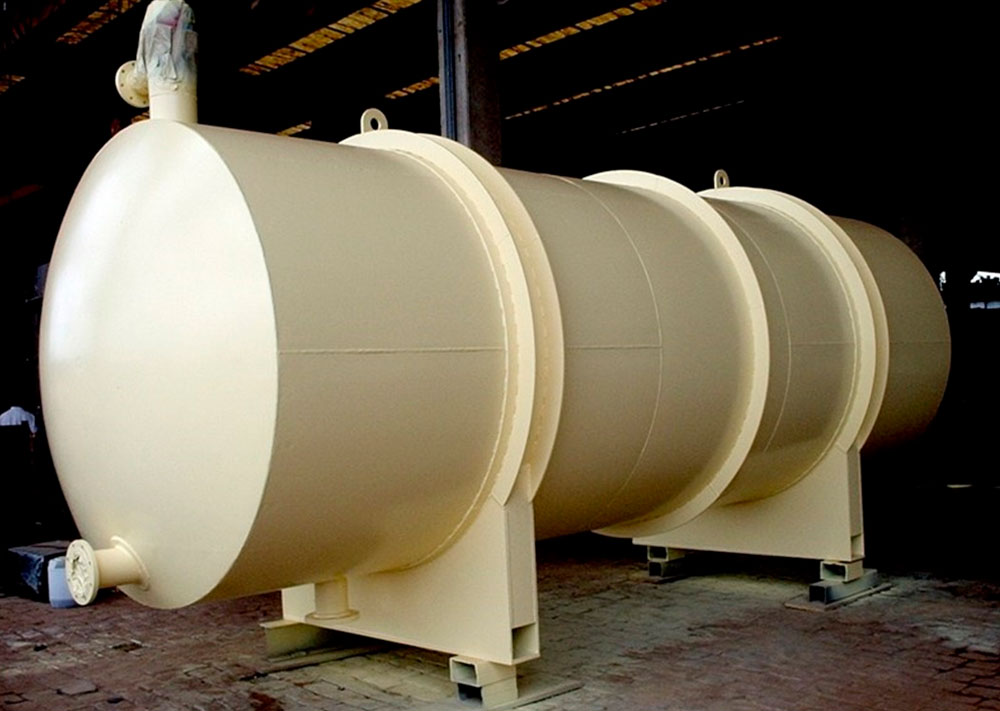

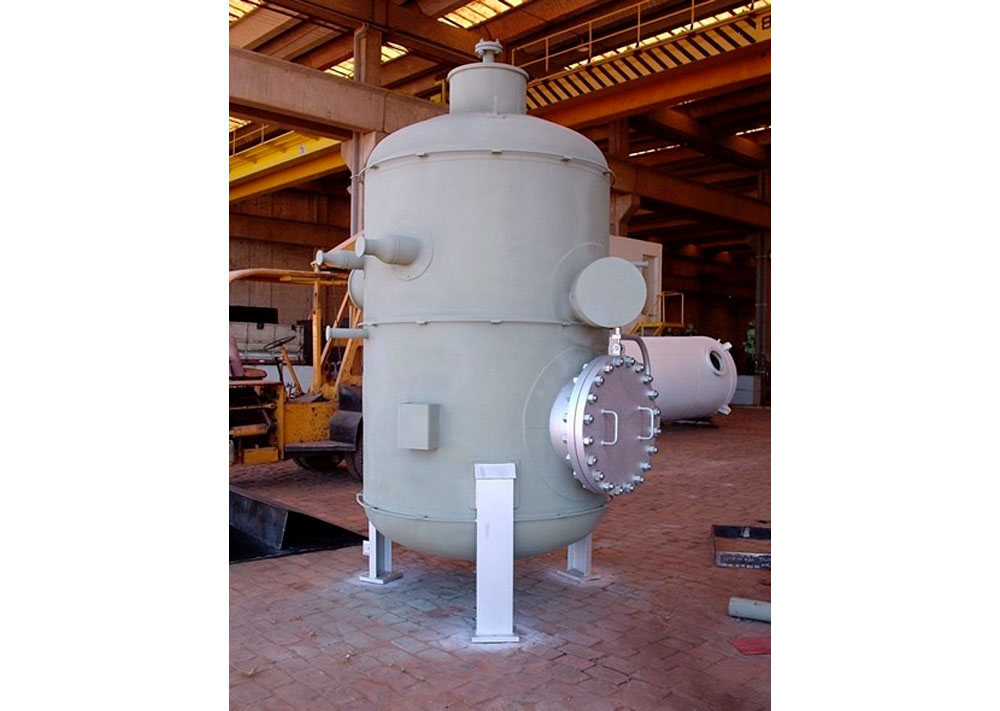

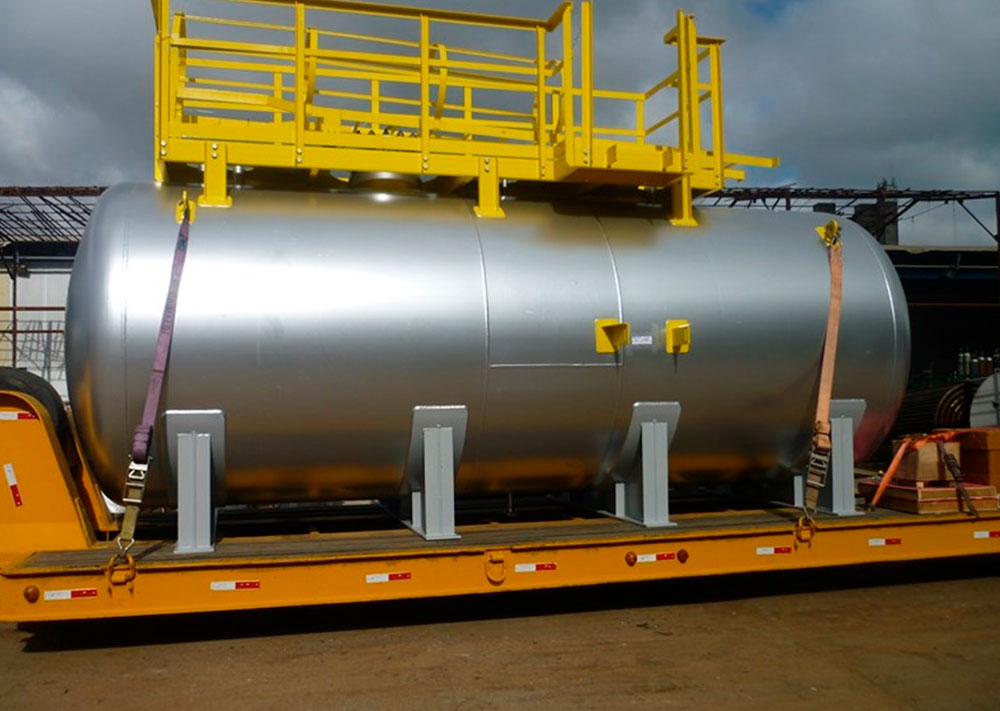

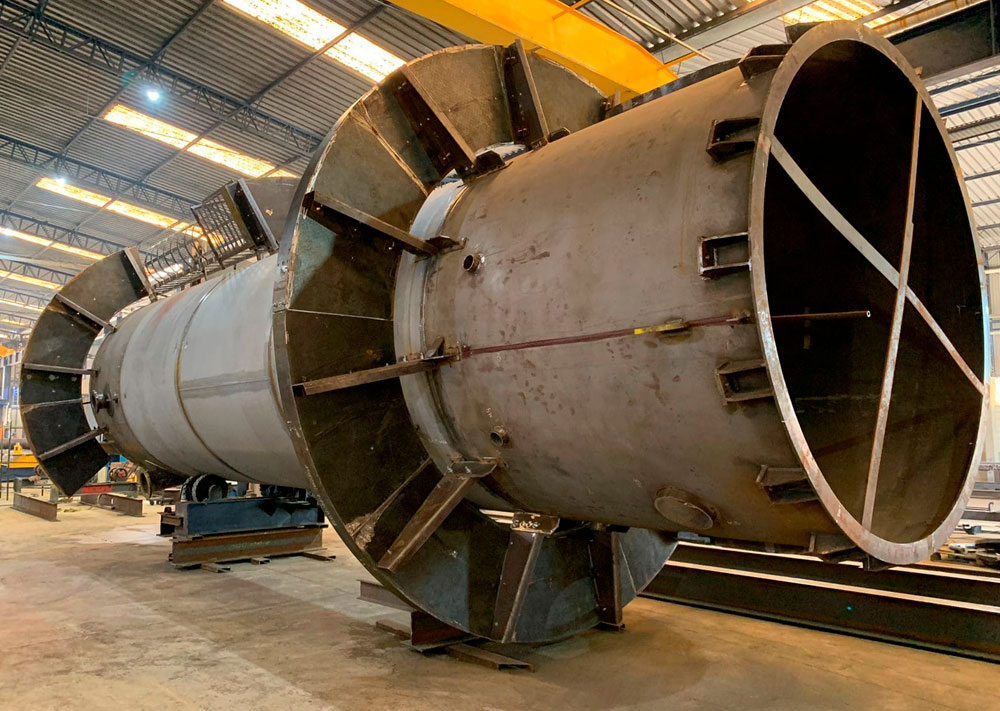

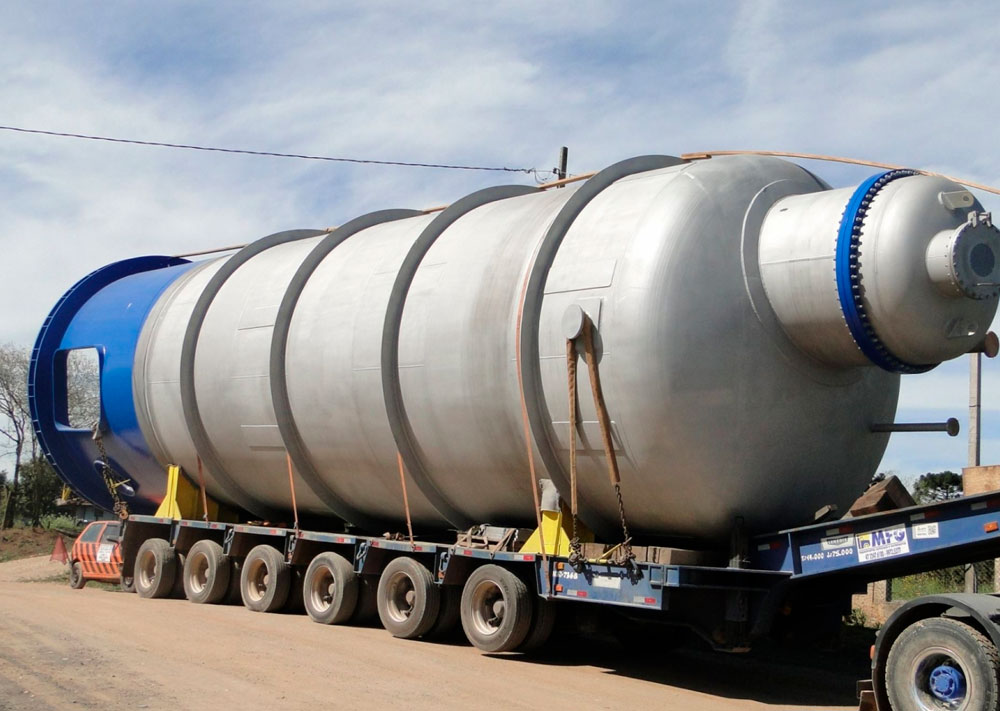

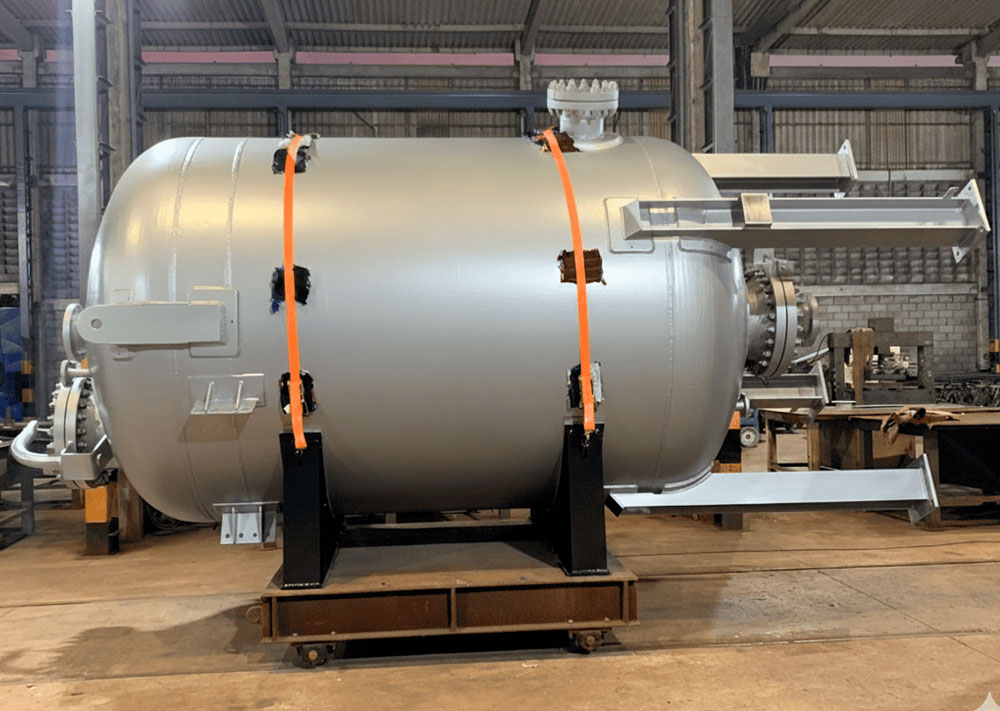

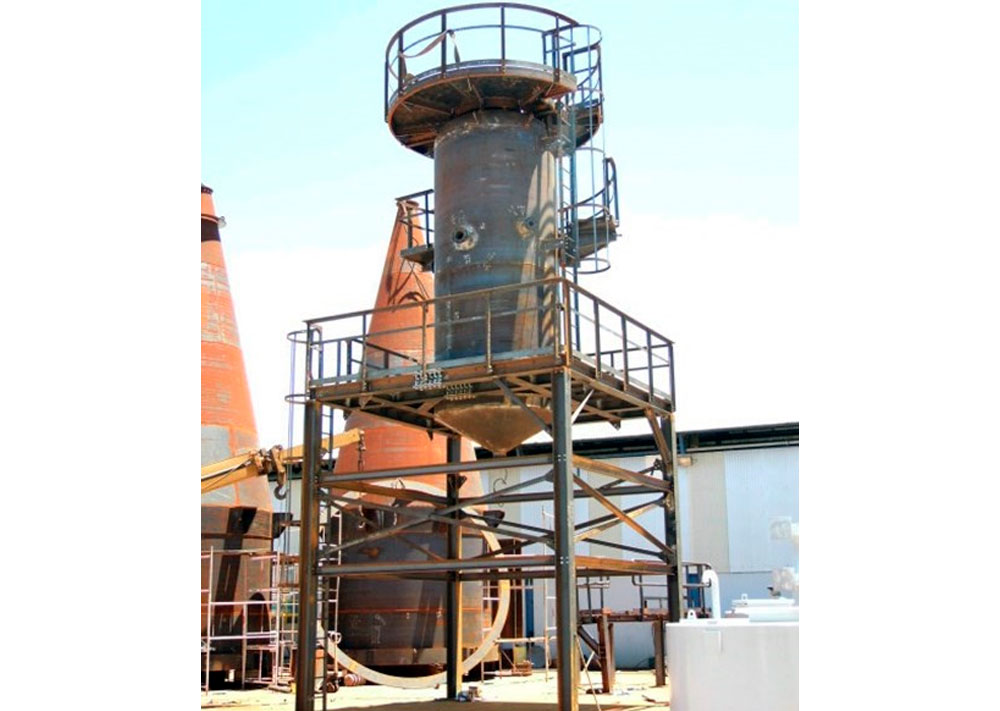

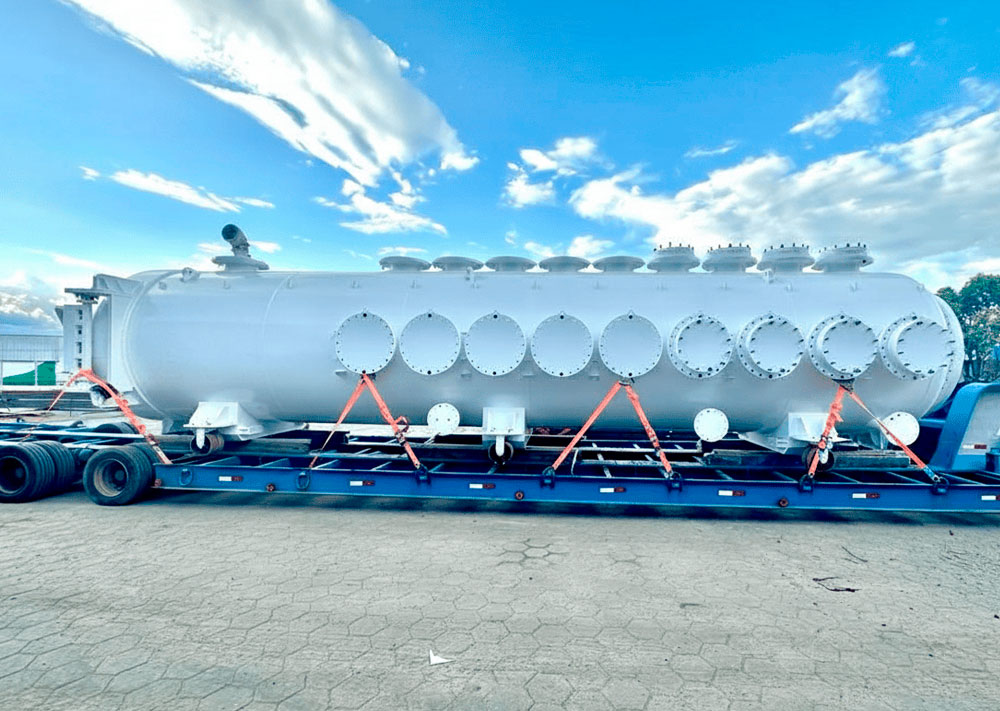

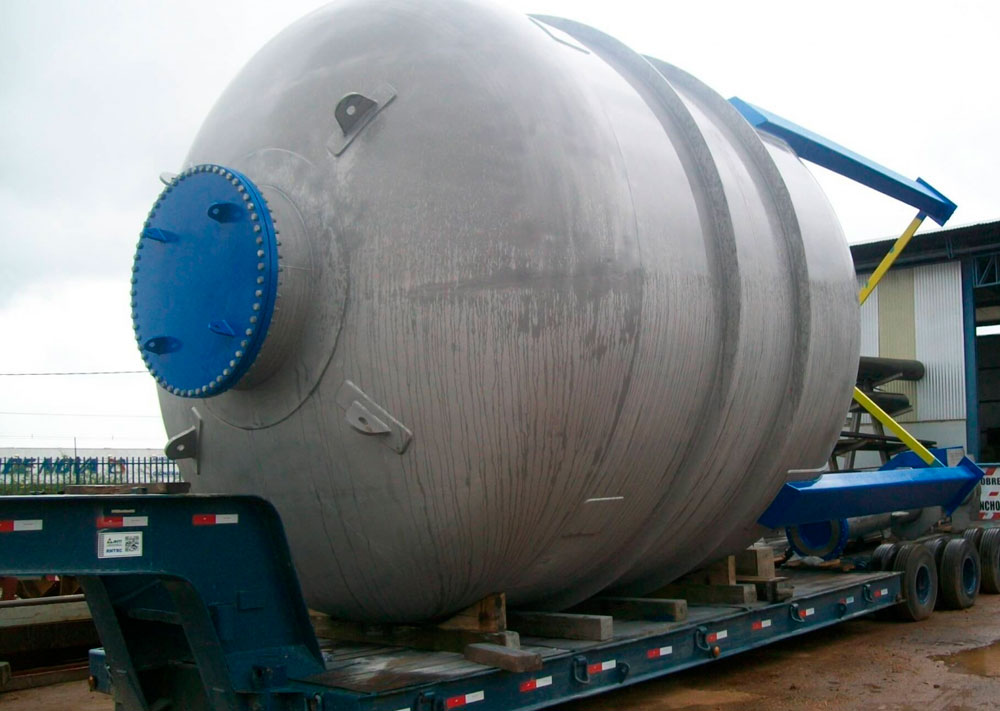

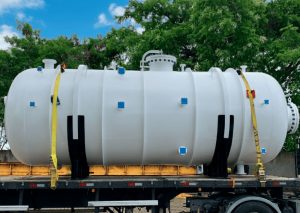

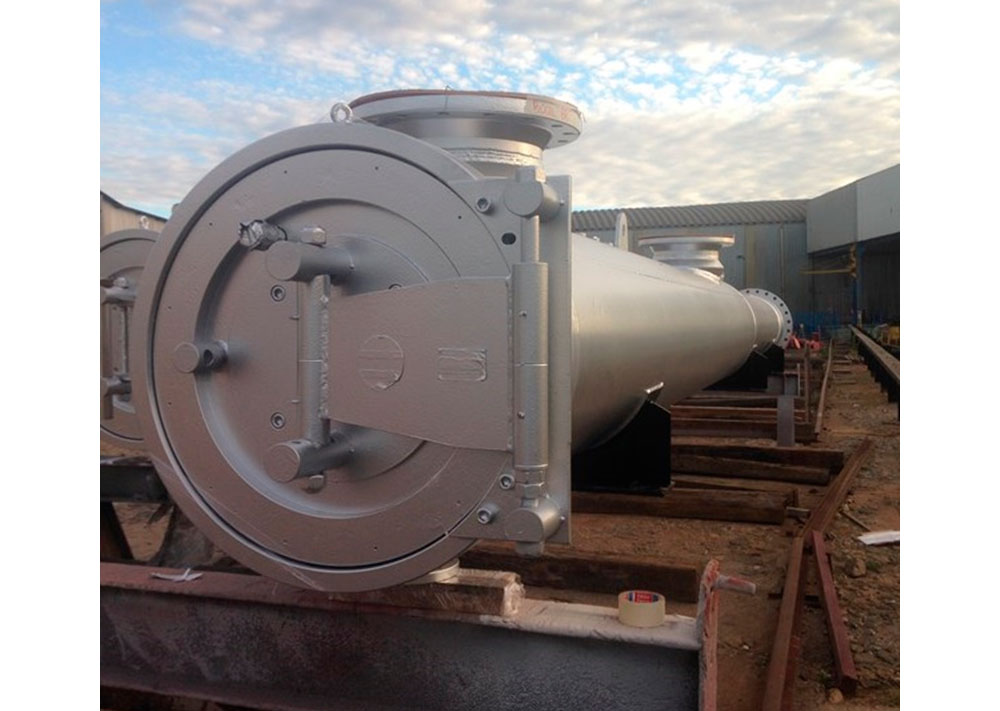

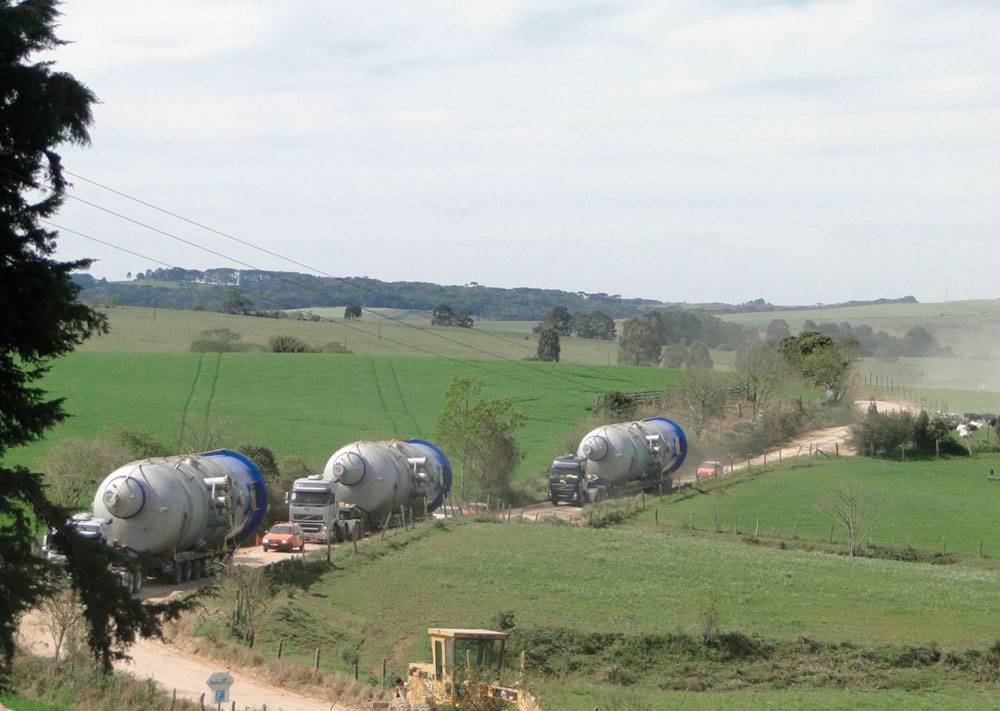

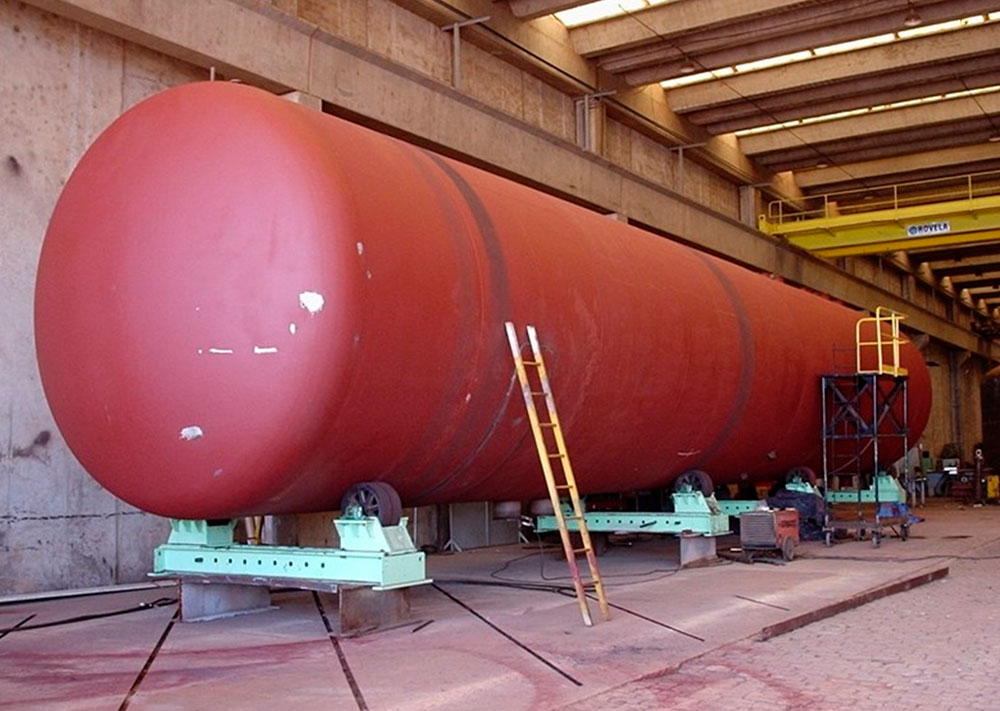

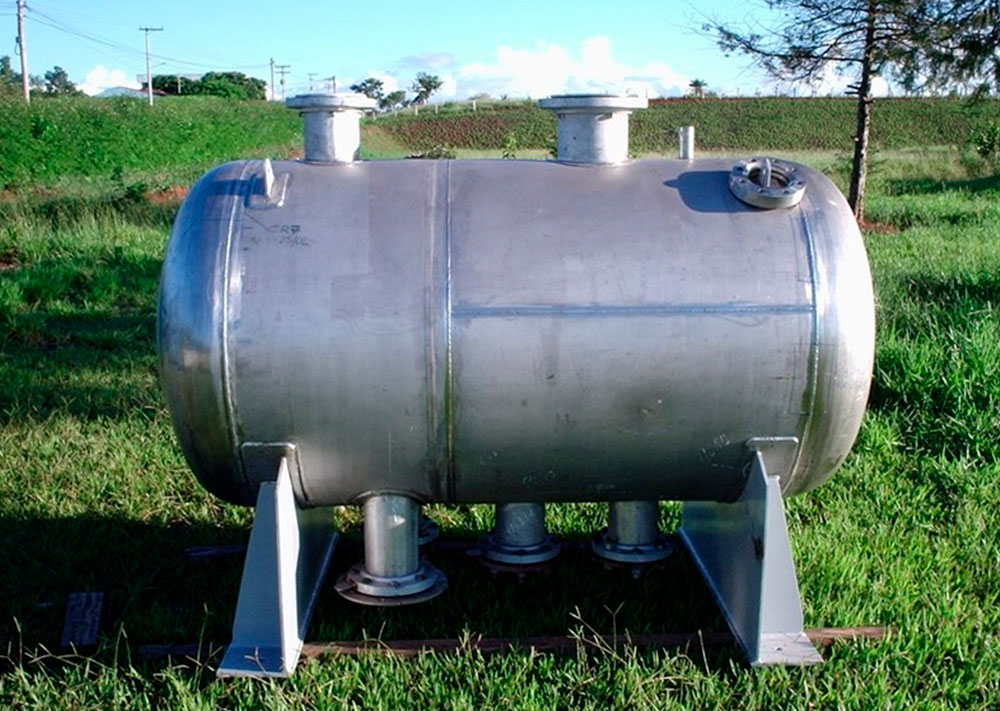

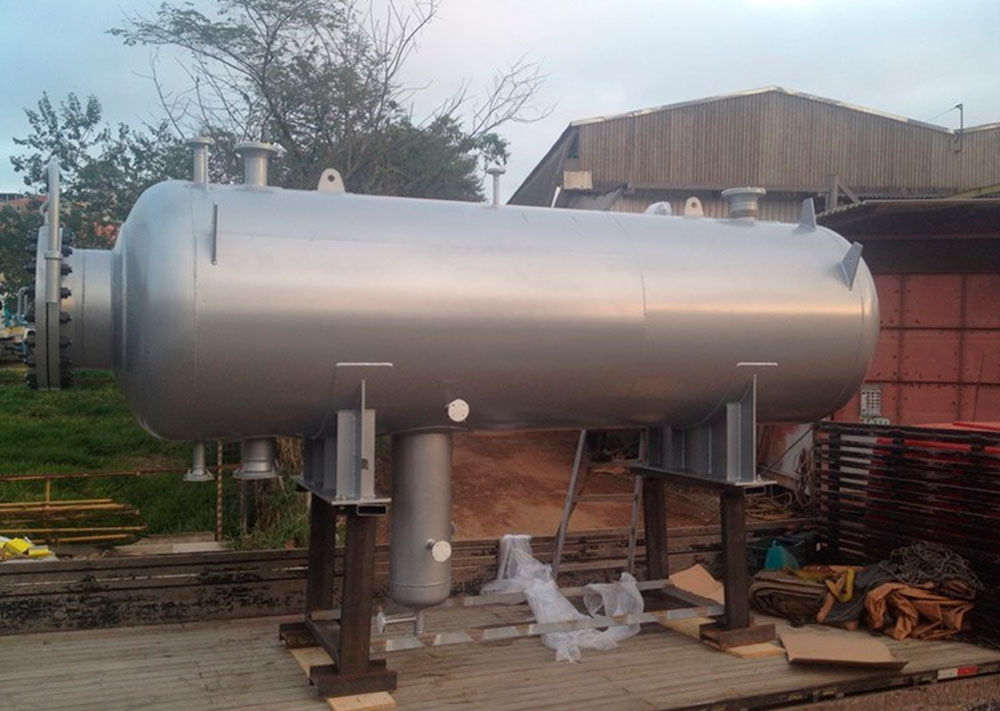

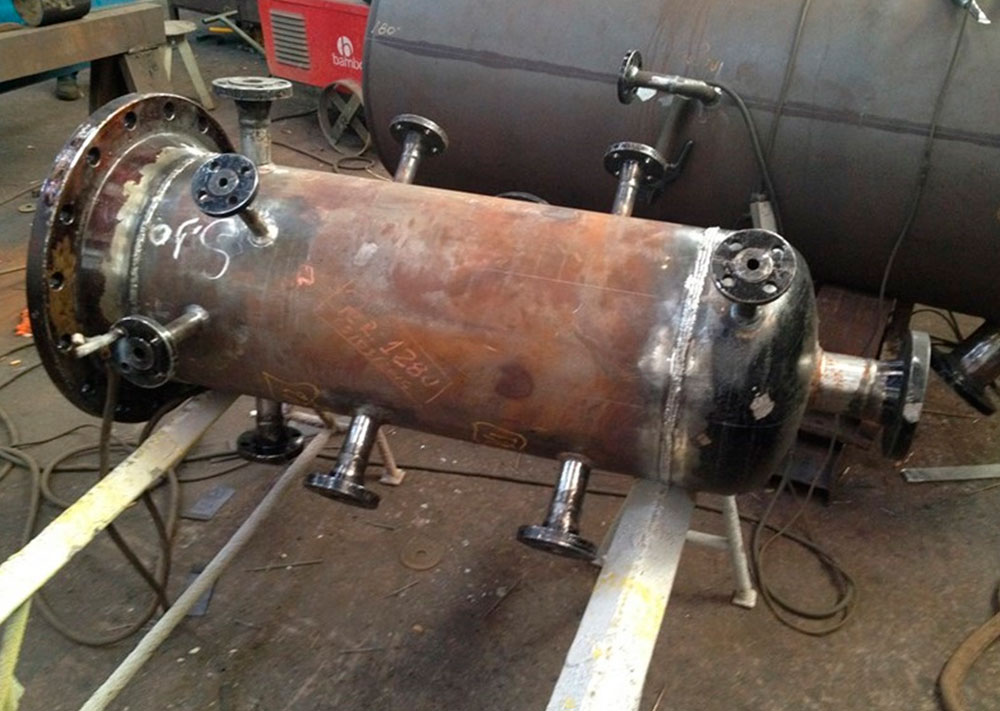

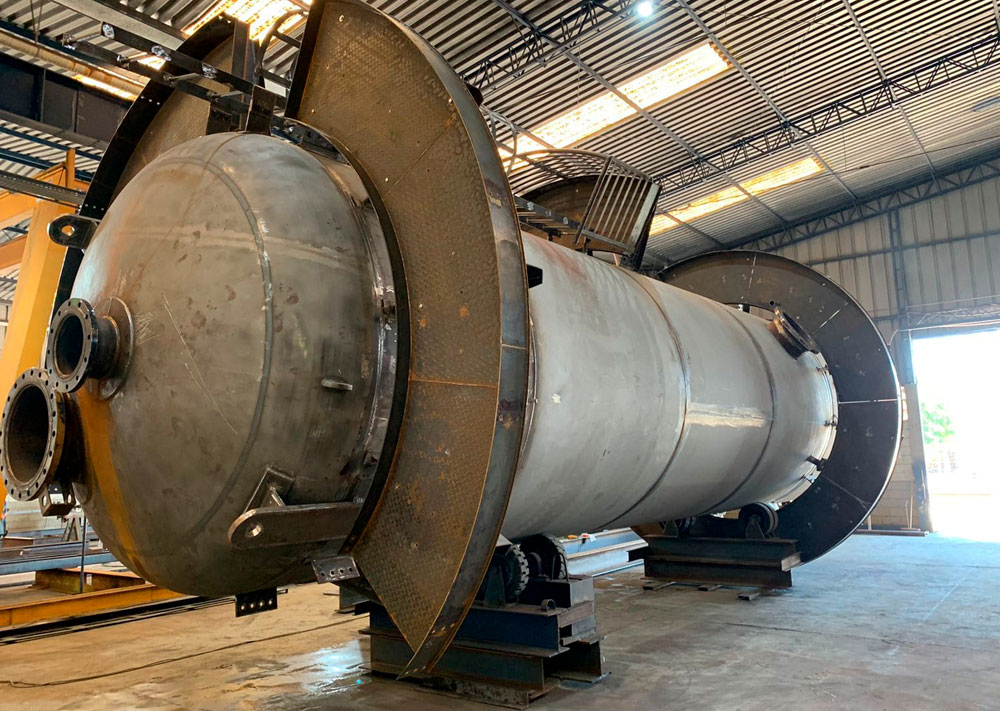

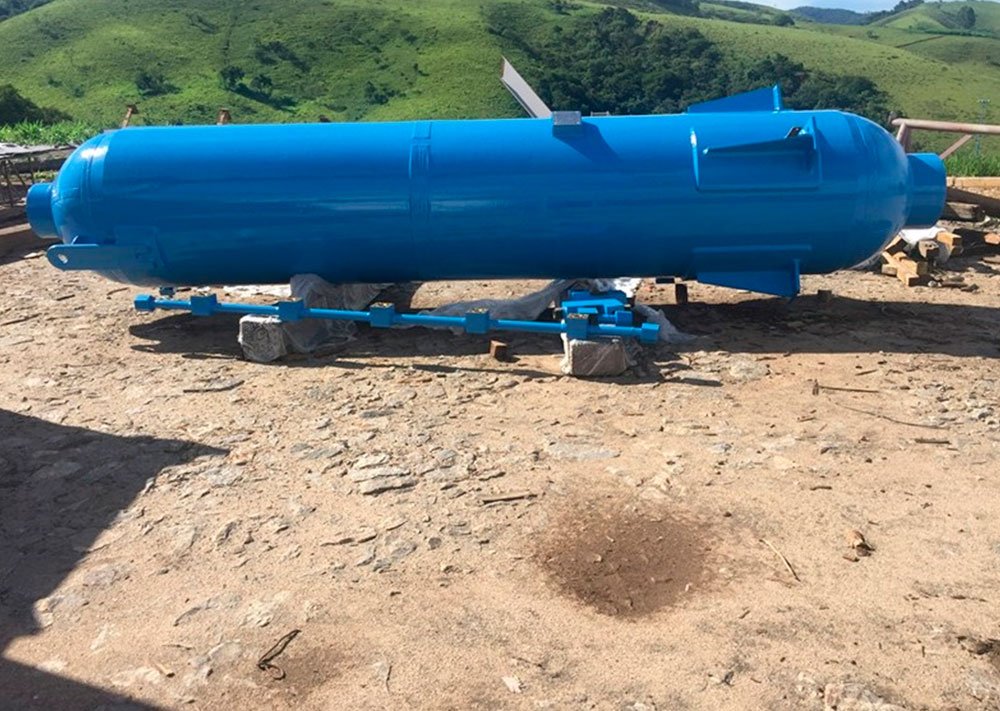

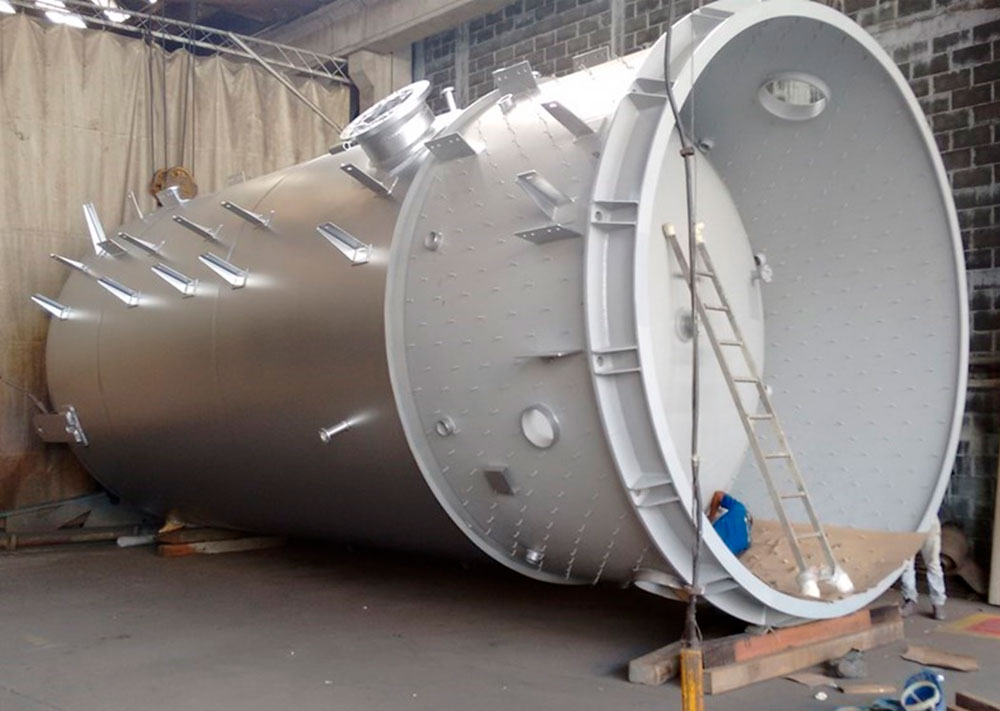

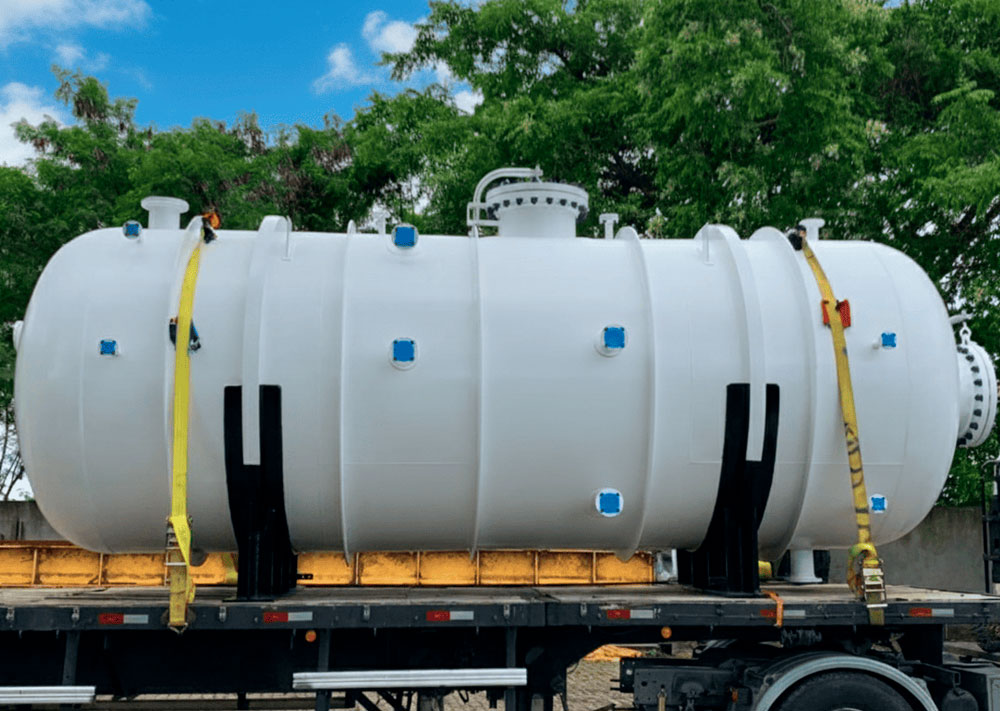

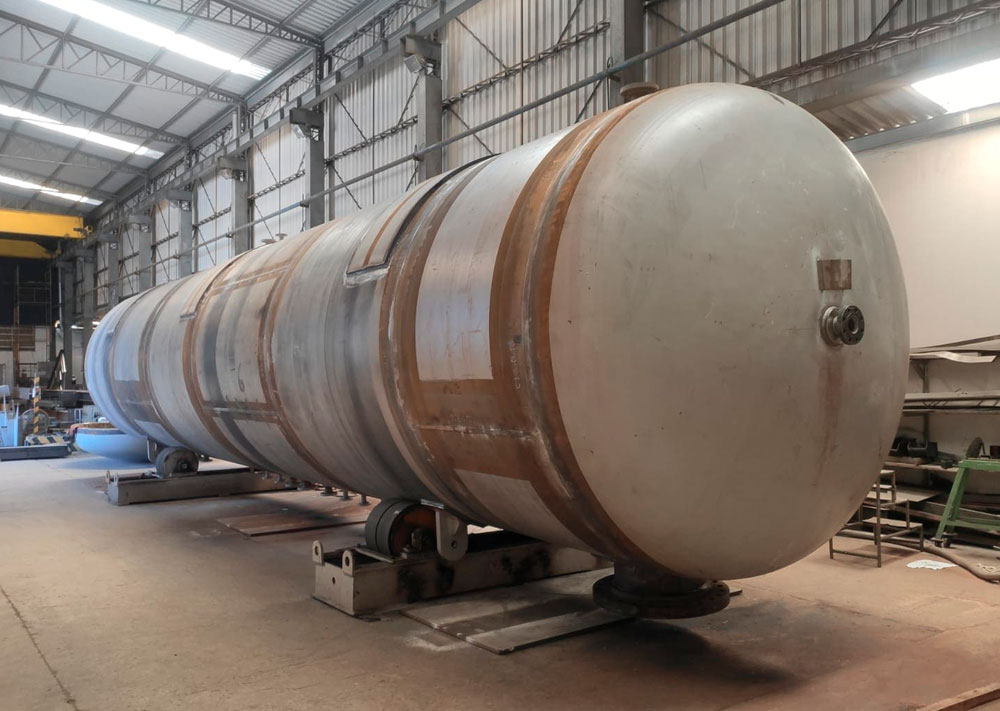

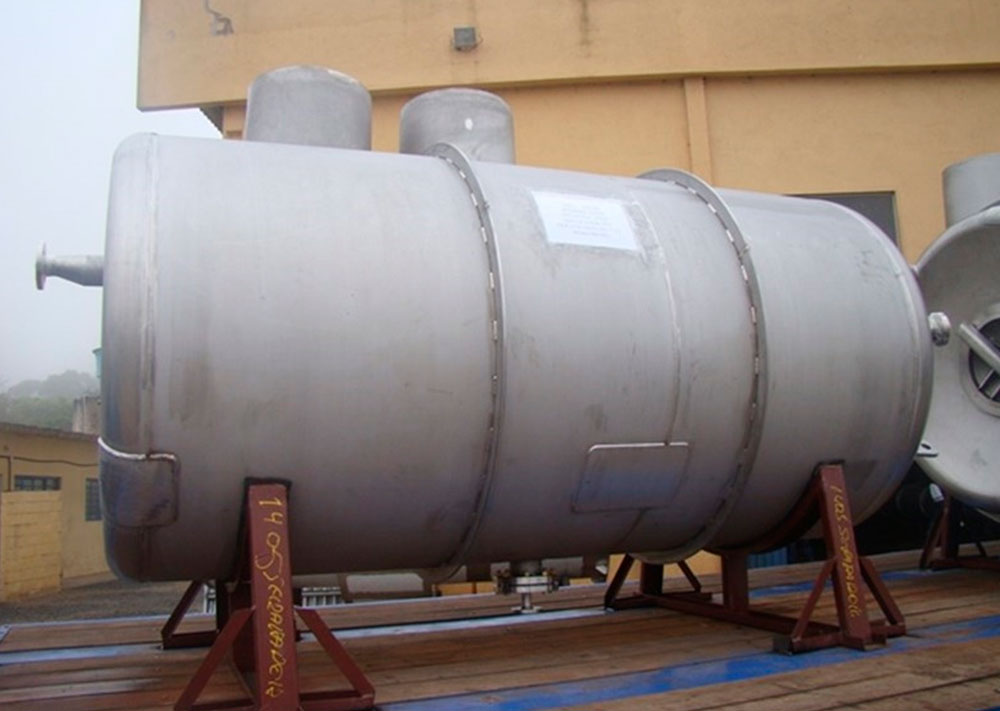

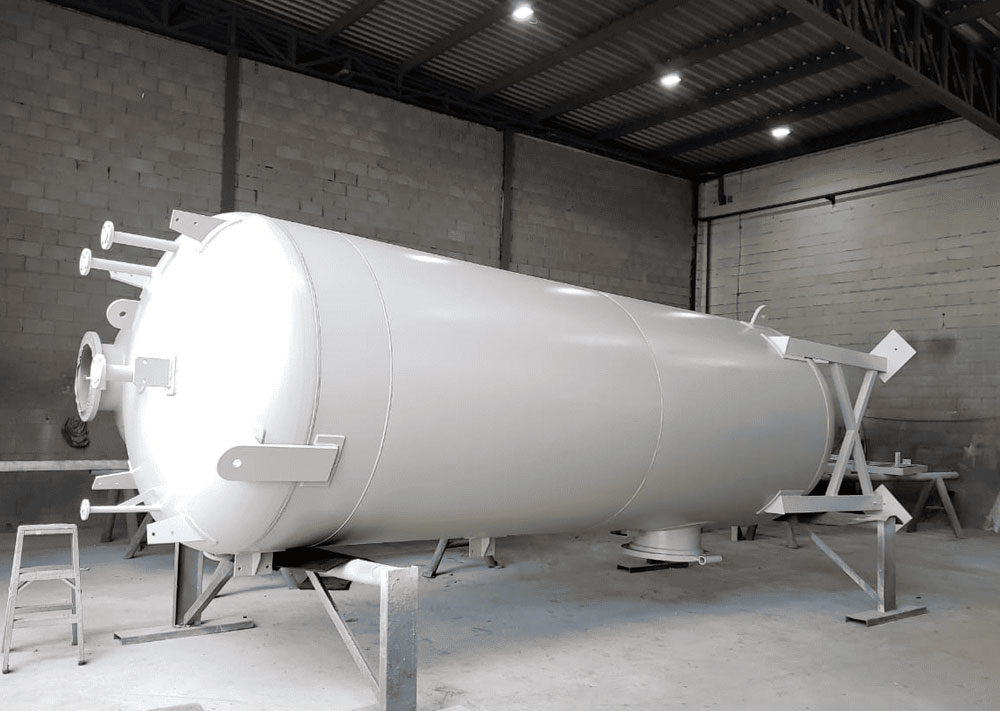

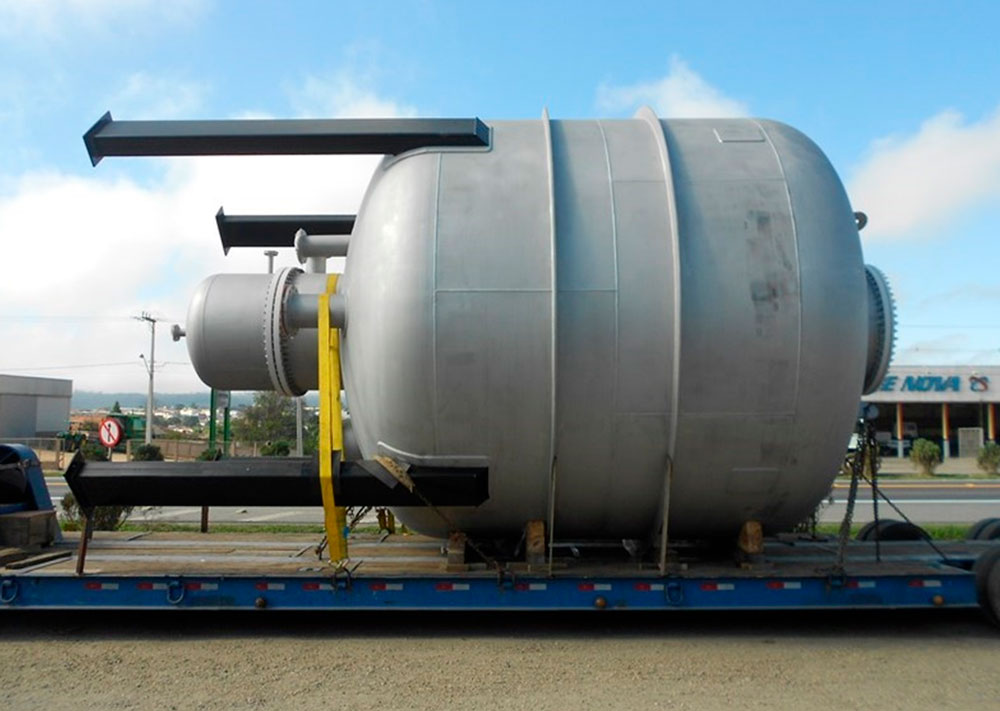

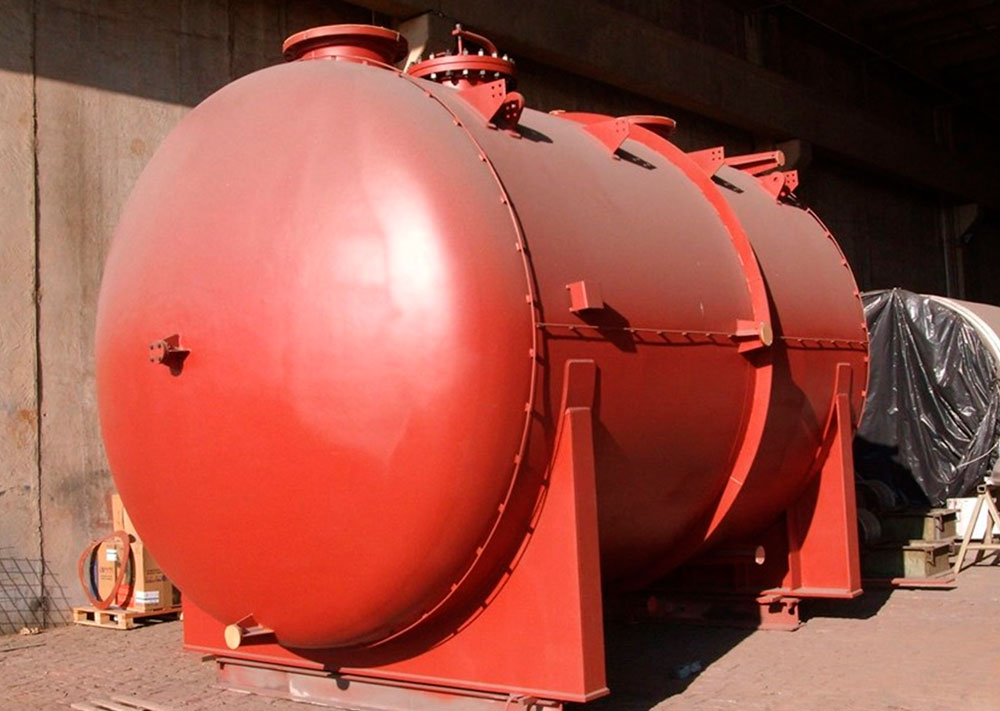

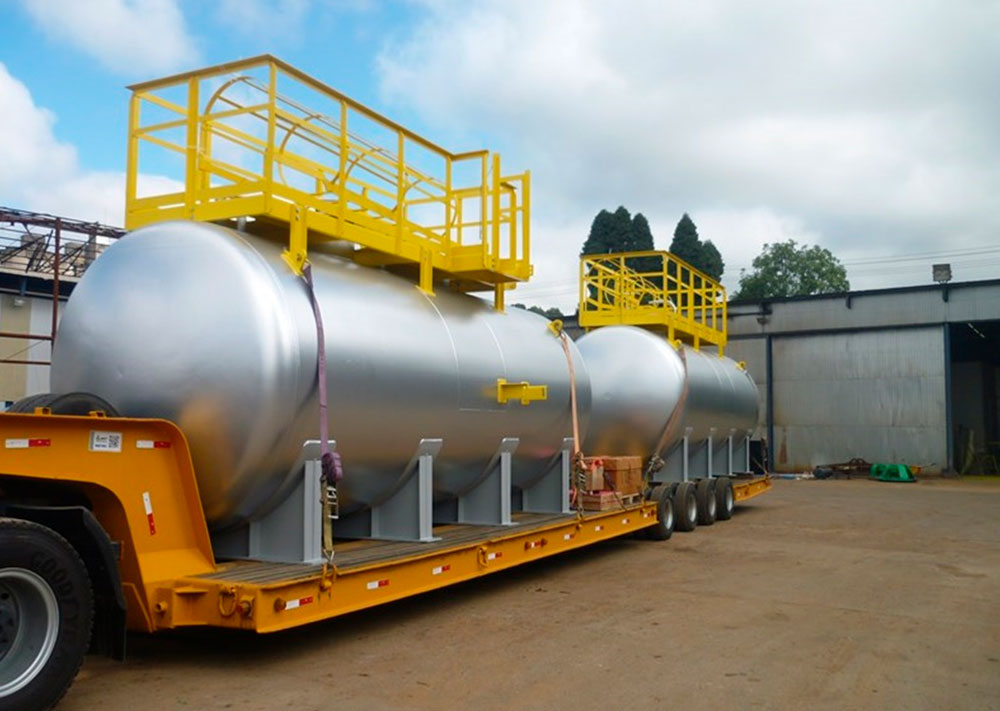

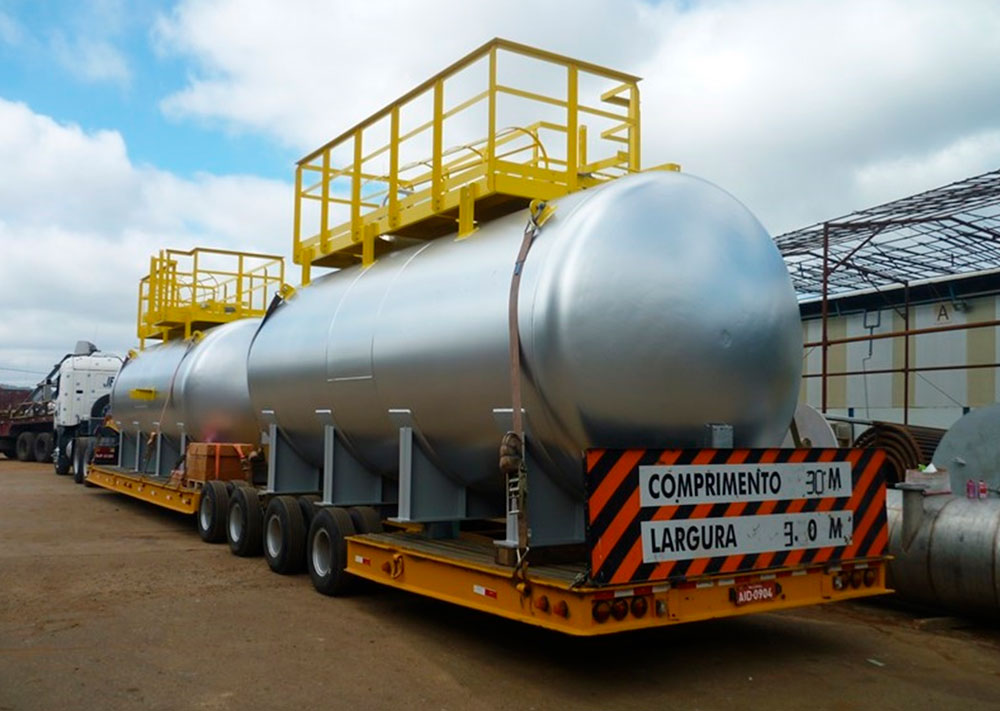

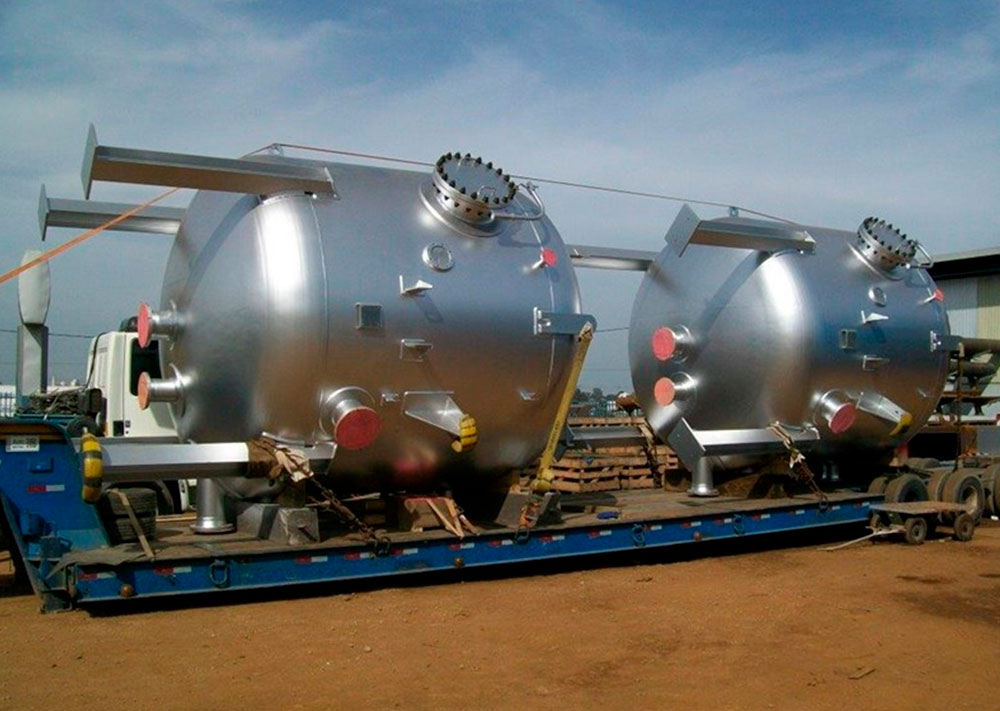

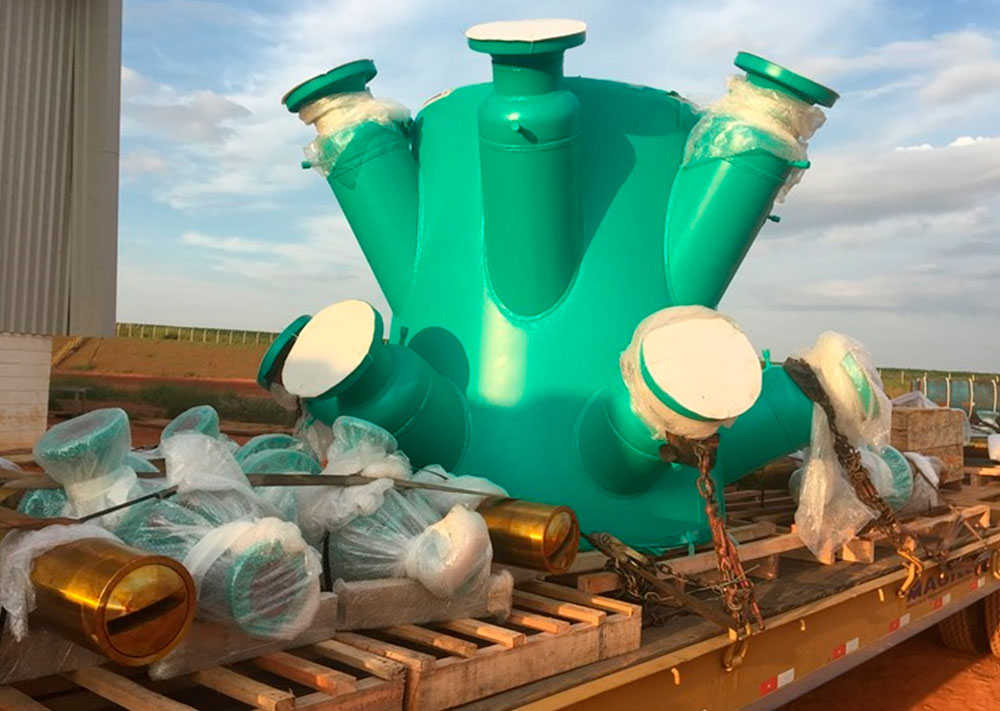

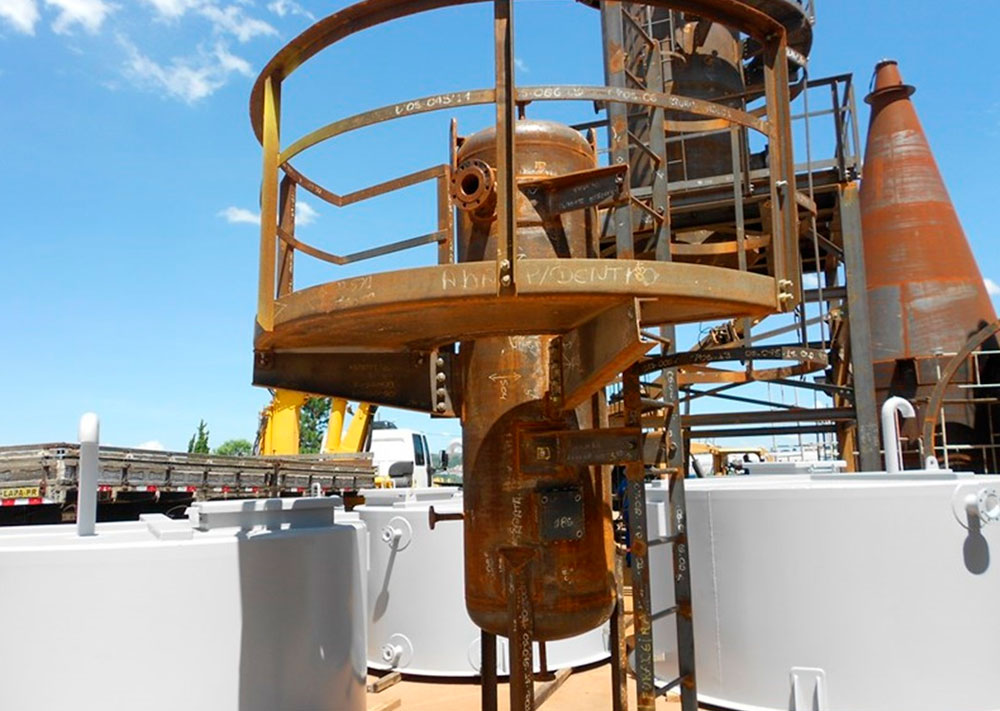

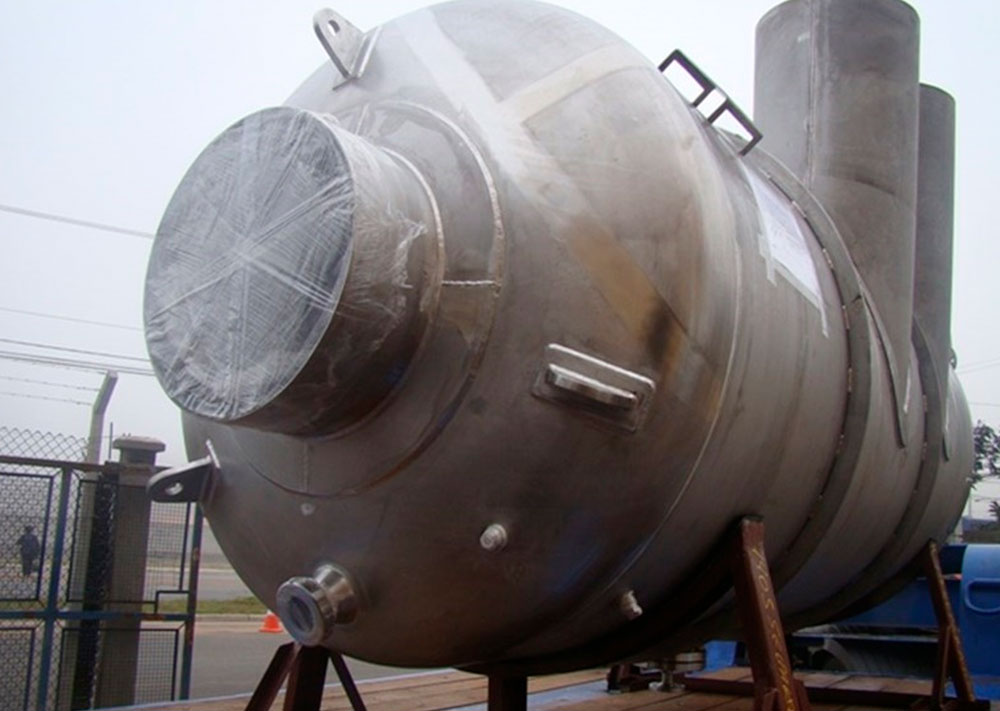

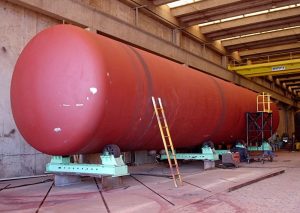

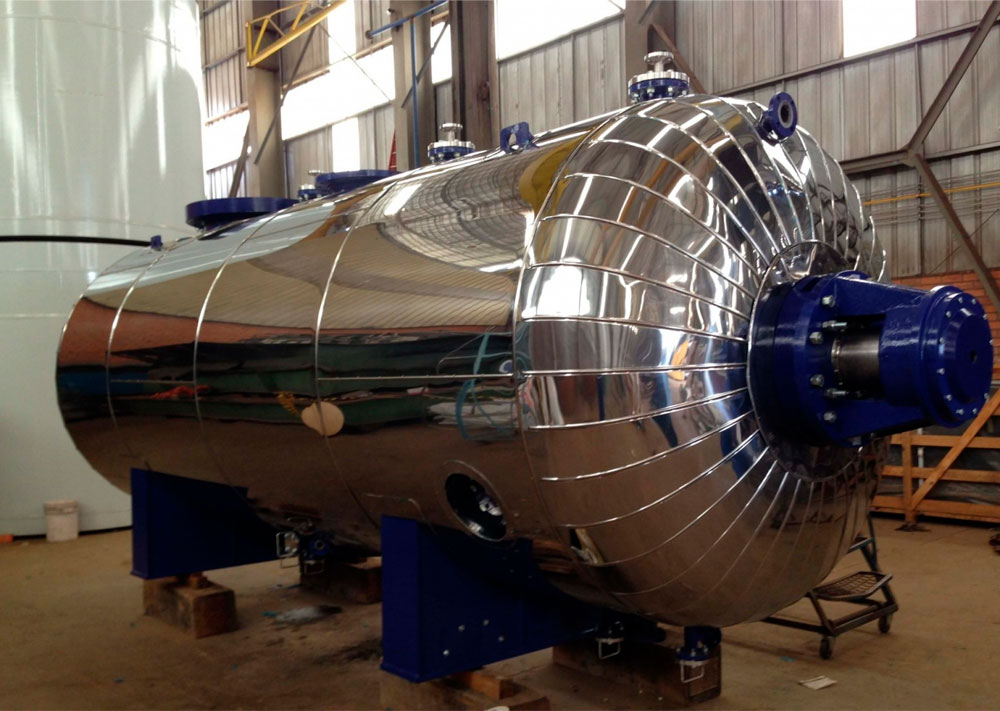

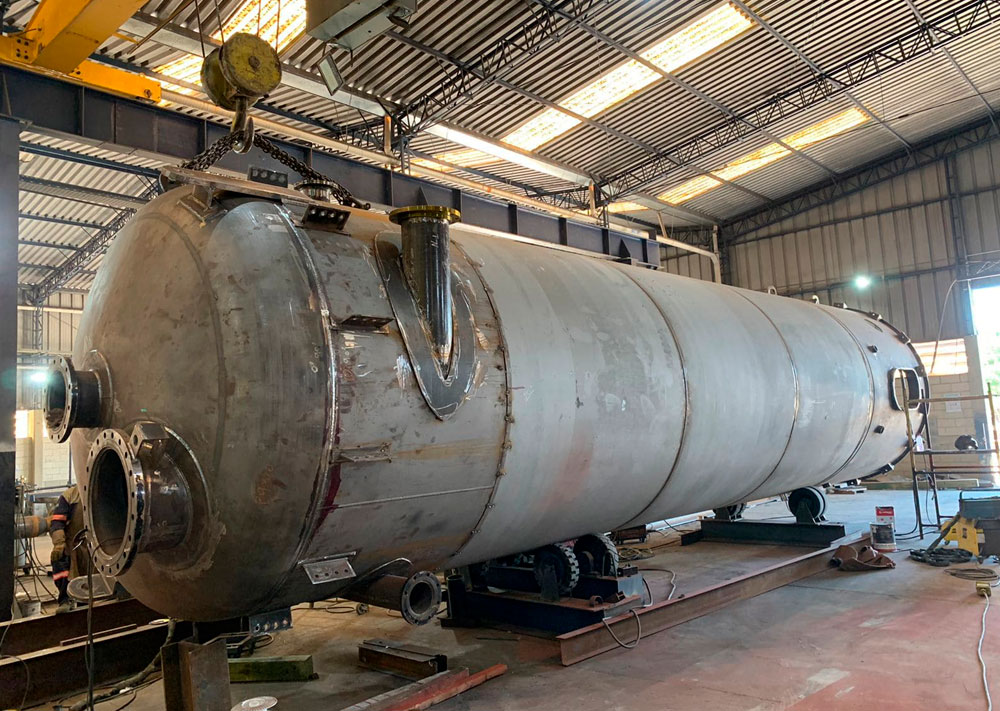

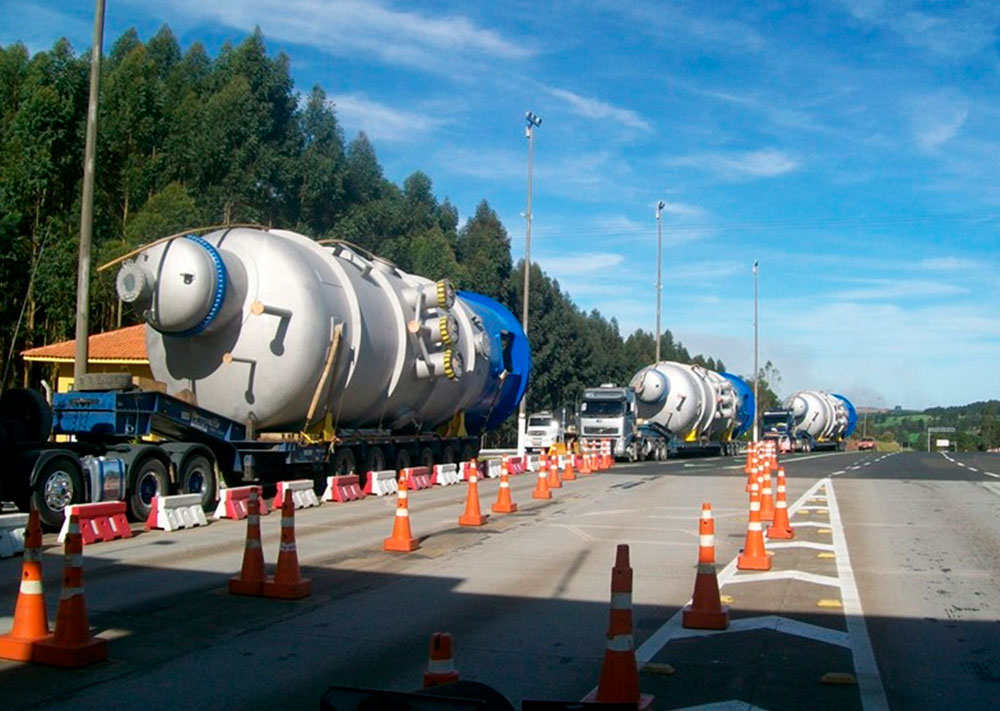

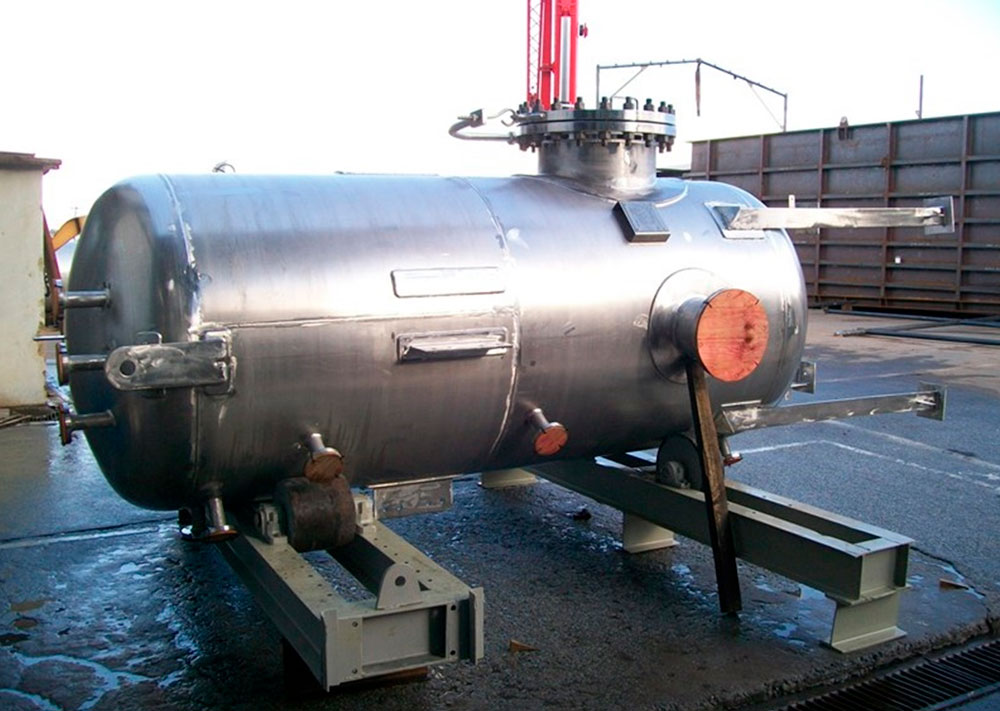

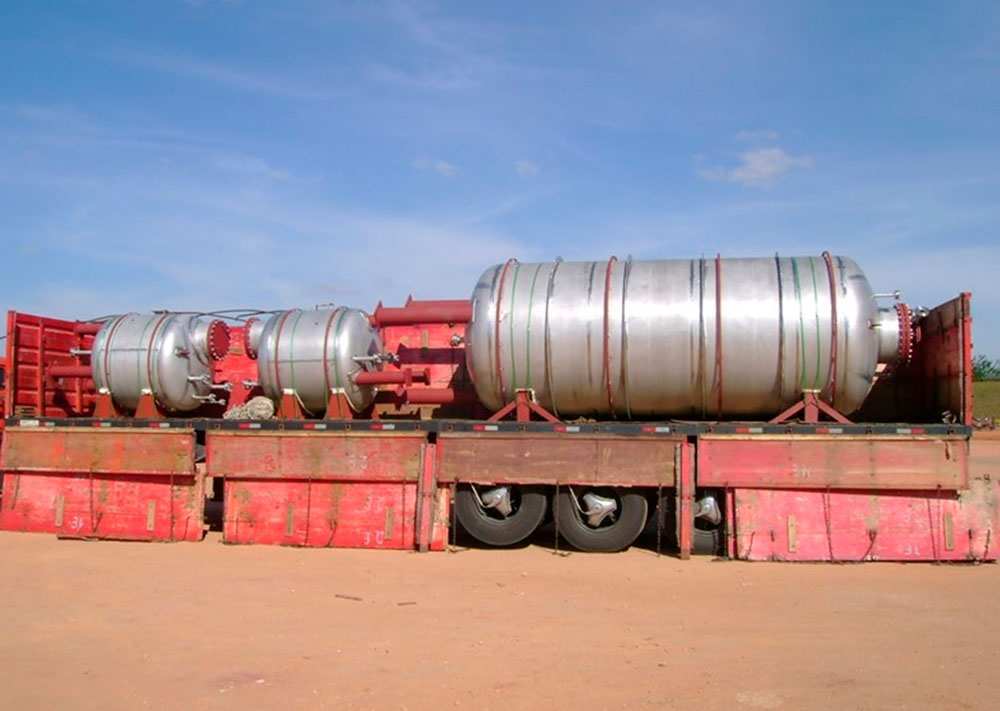

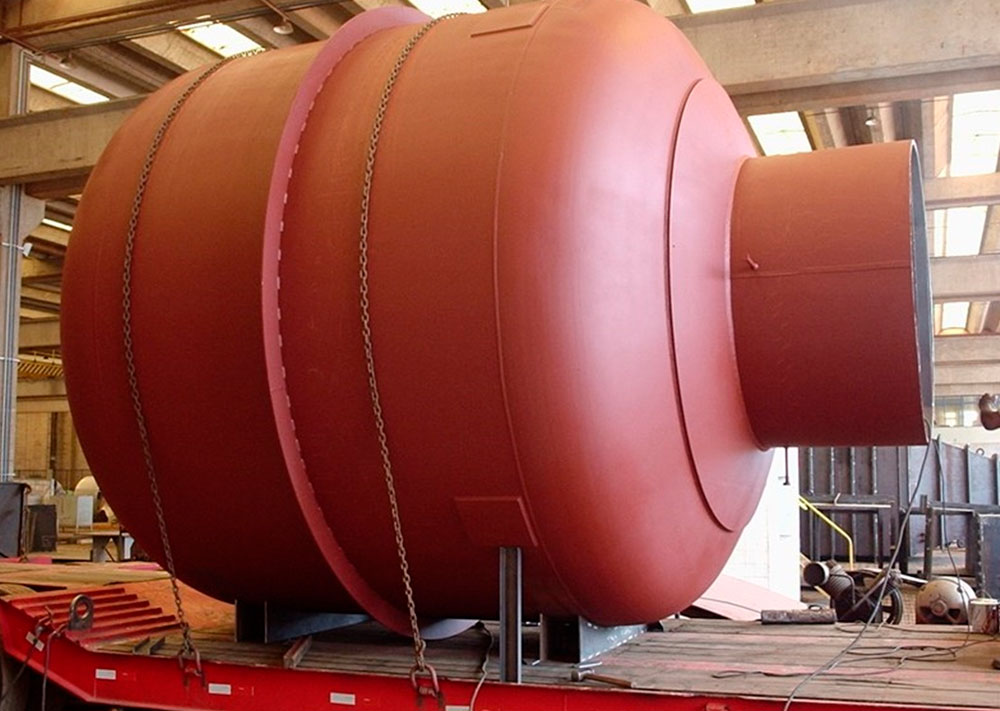

Projetos de vasos de pressão

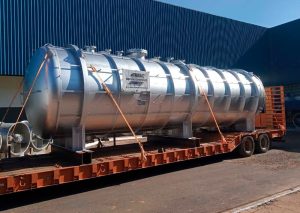

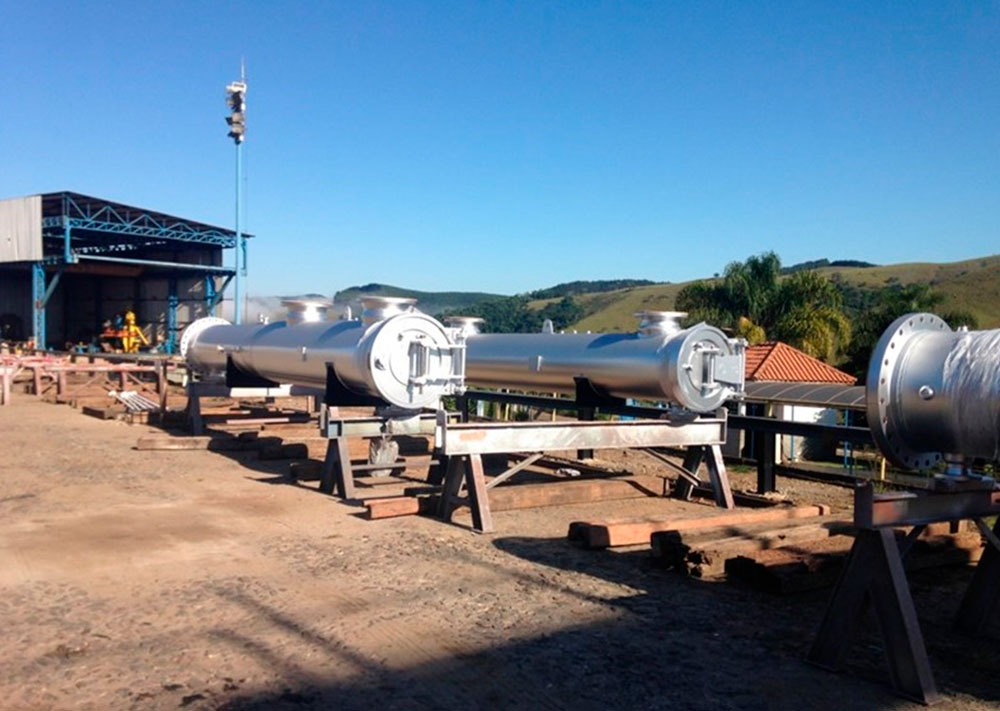

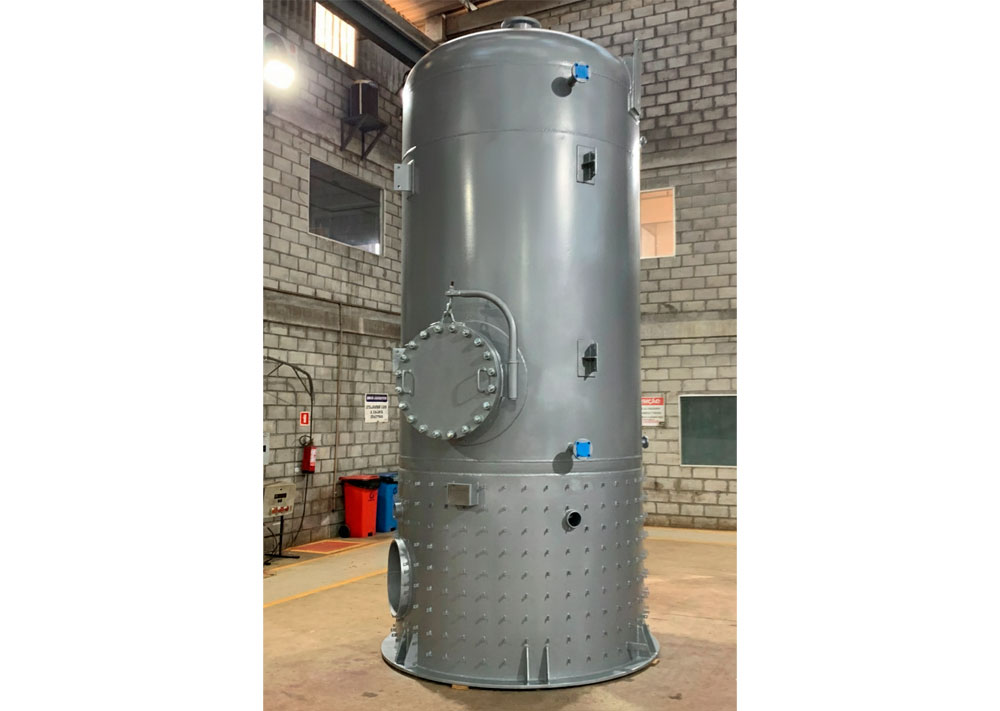

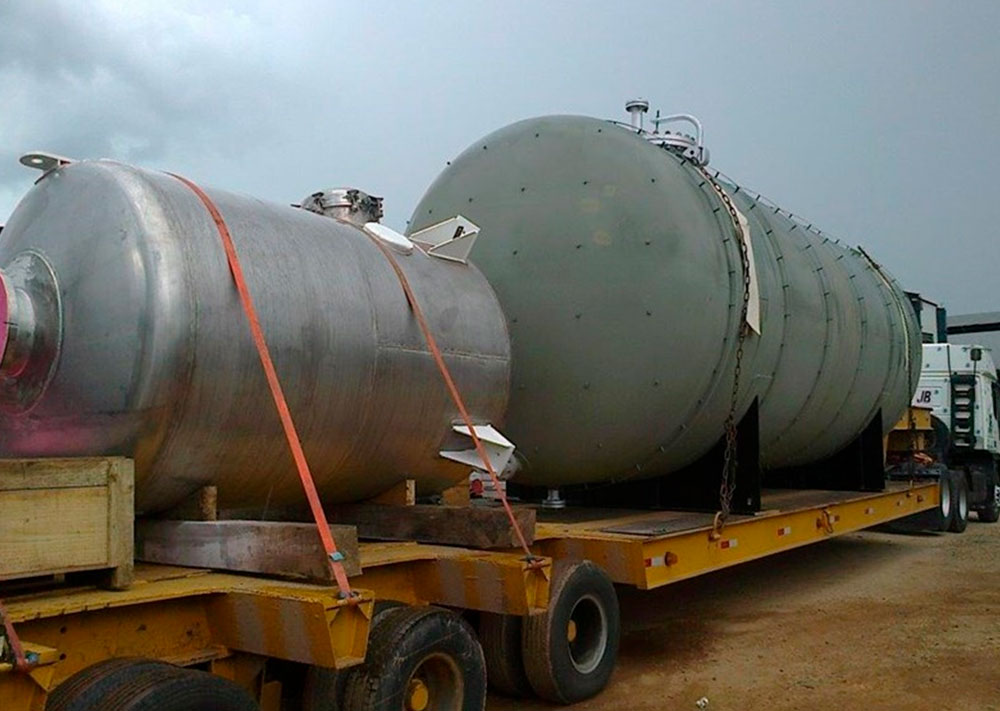

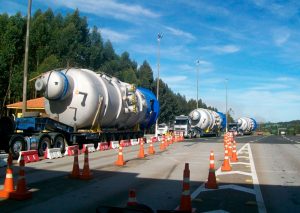

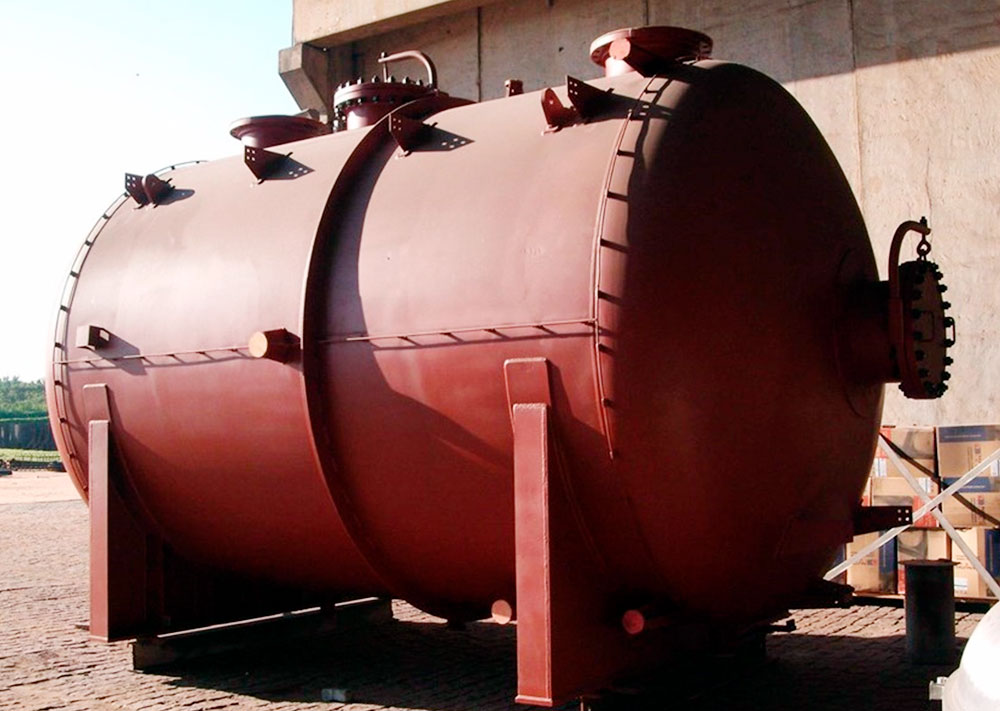

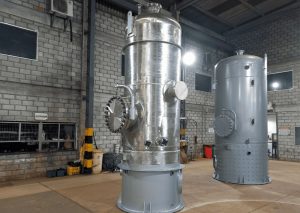

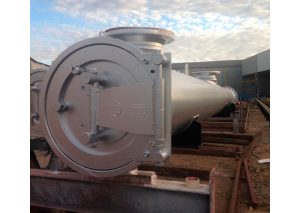

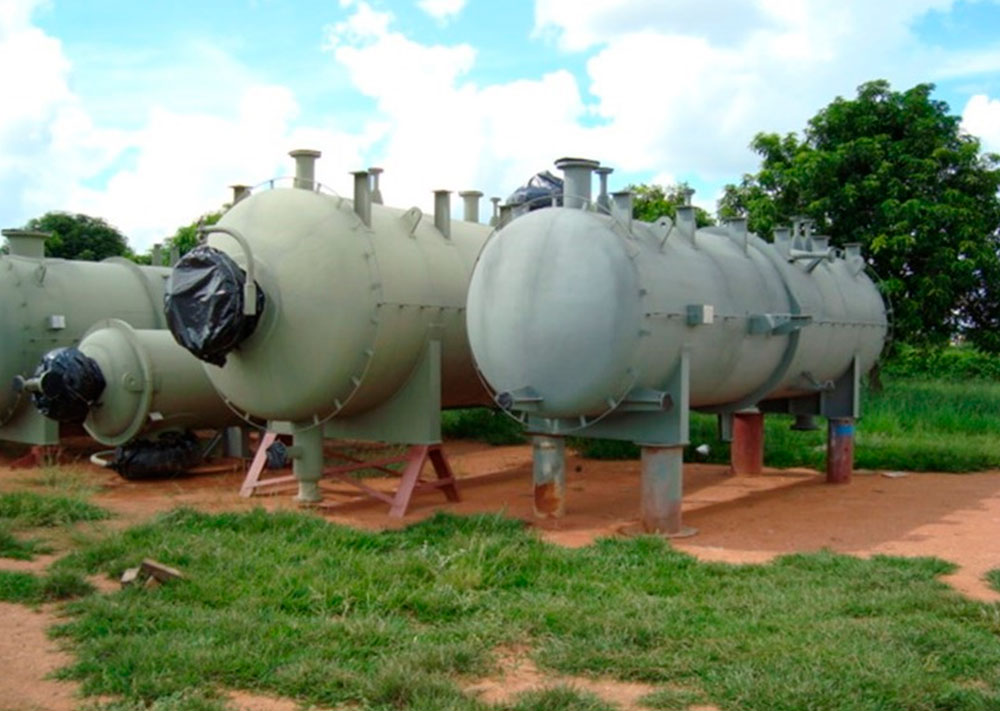

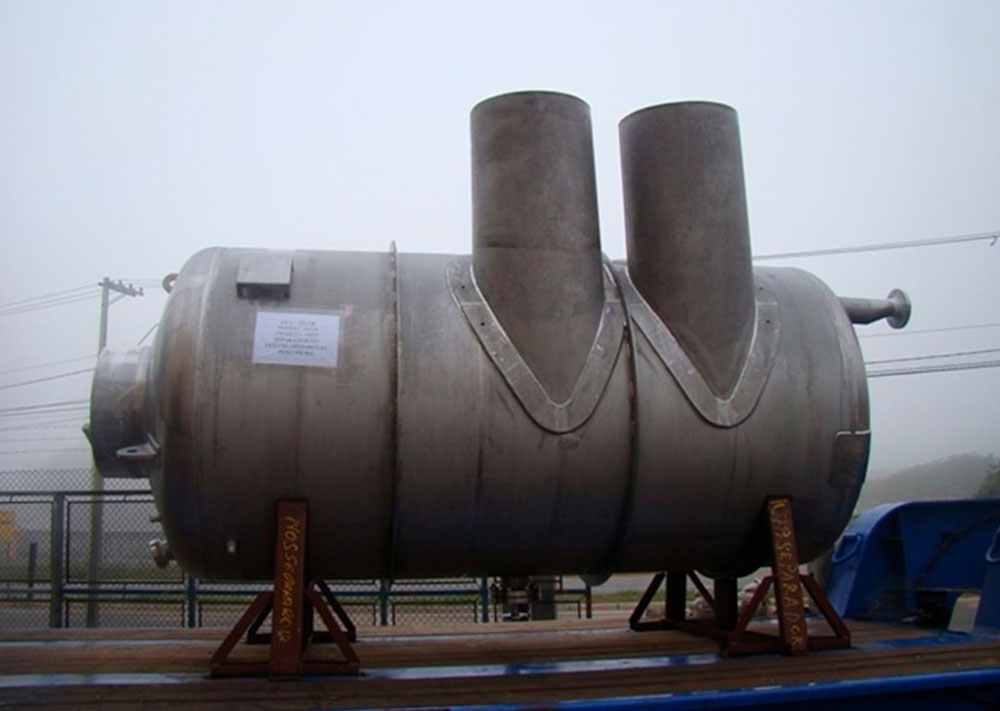

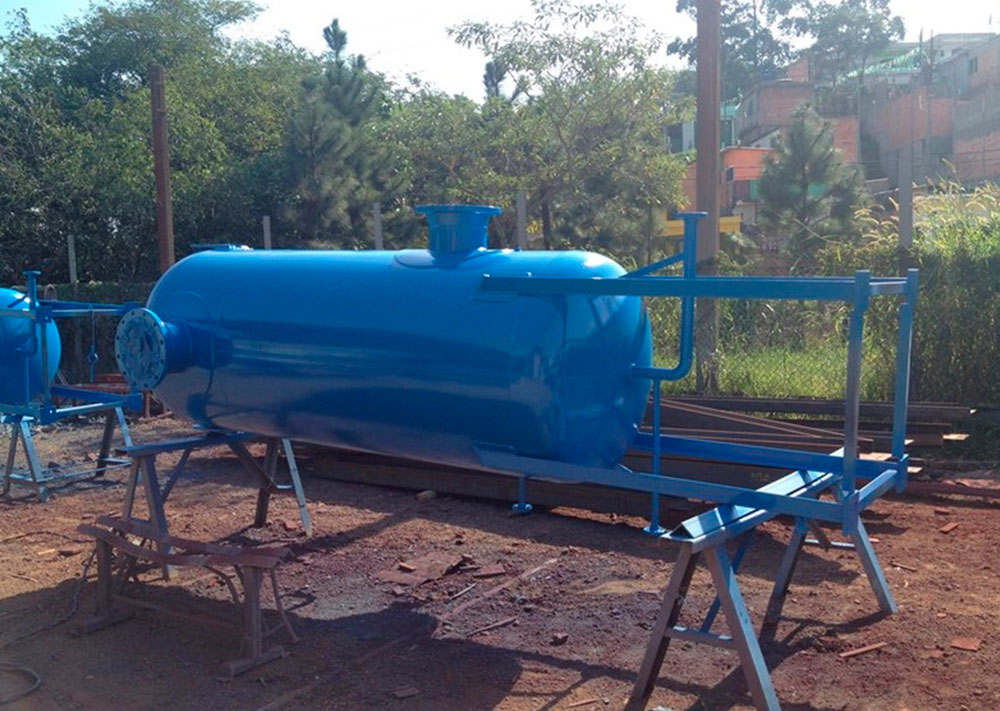

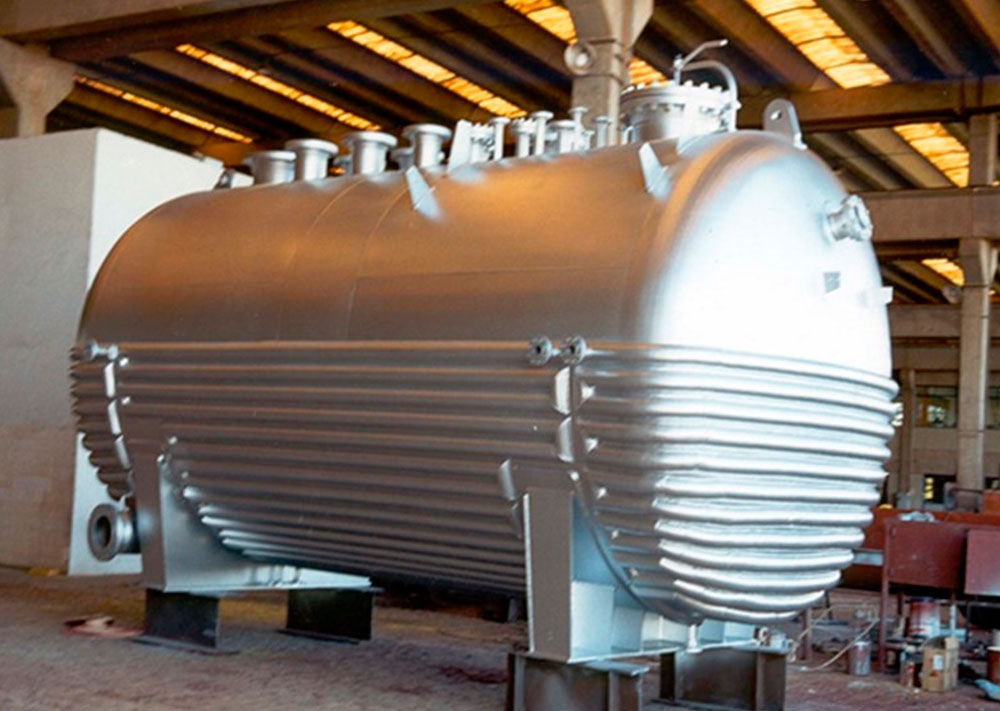

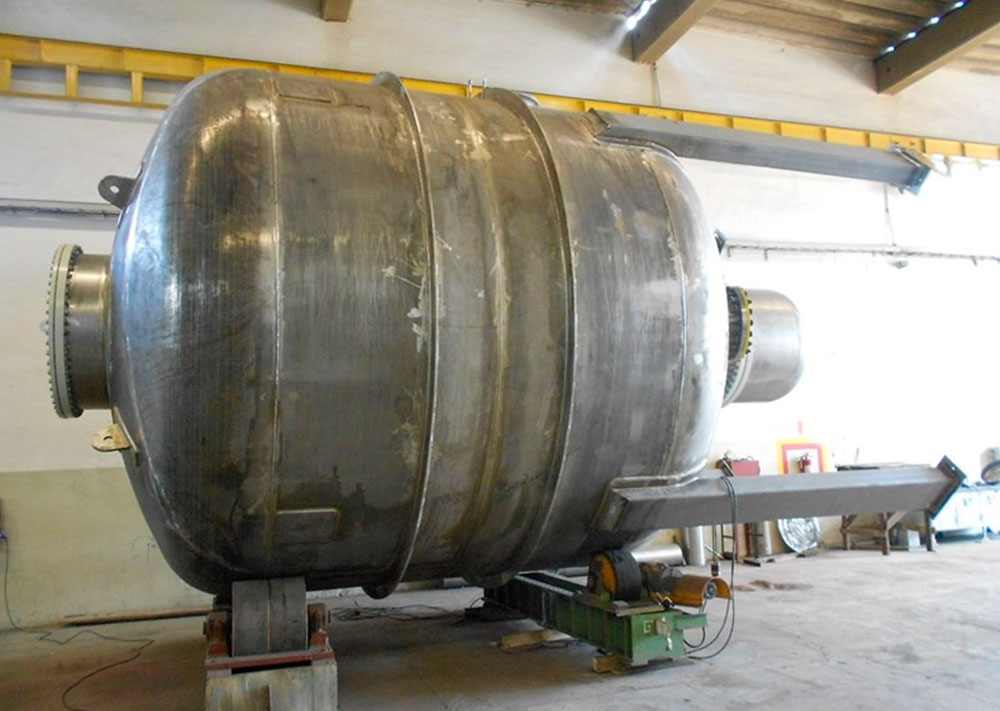

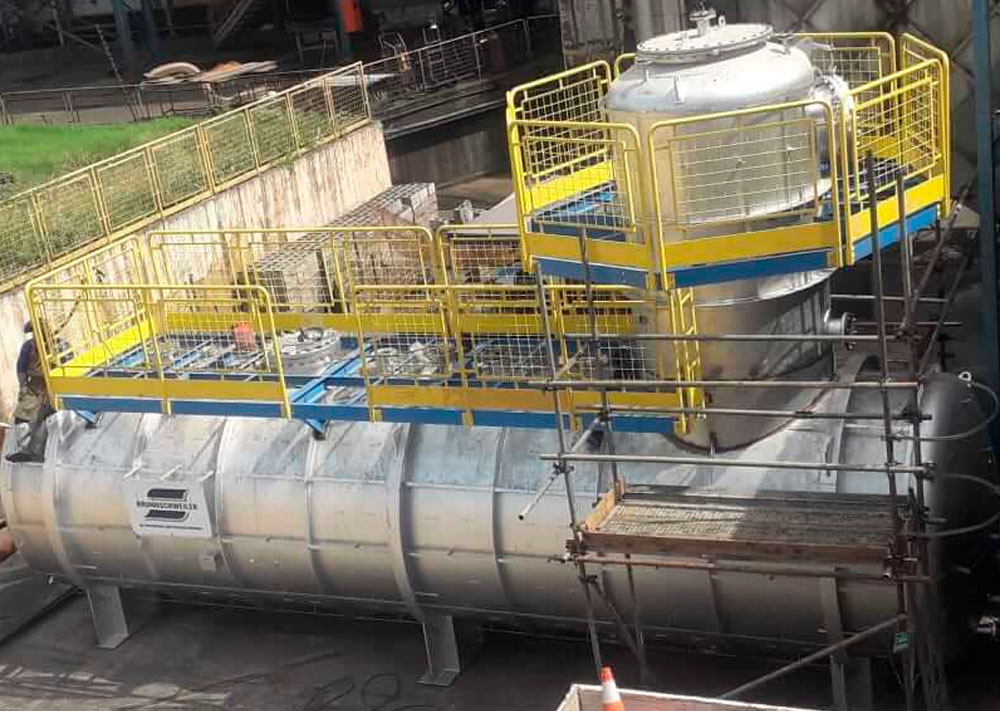

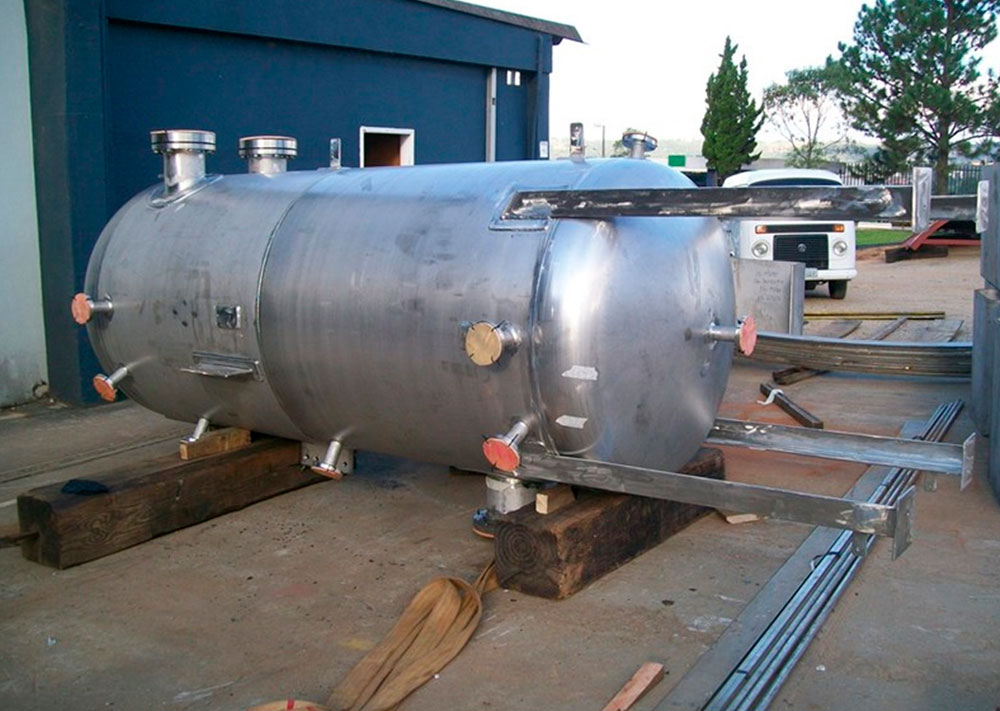

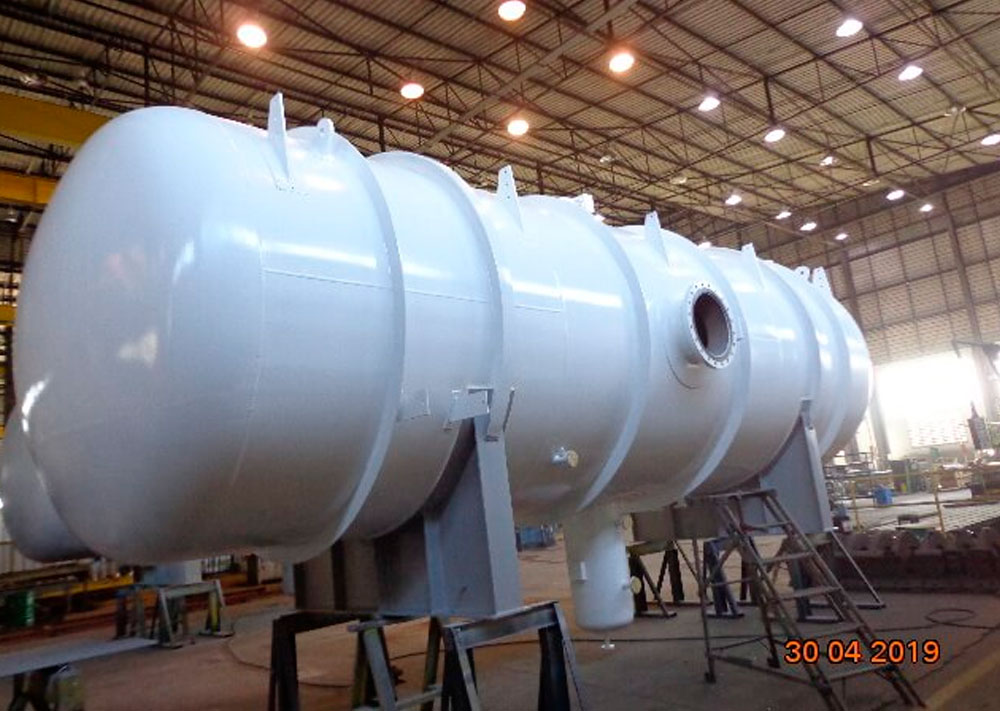

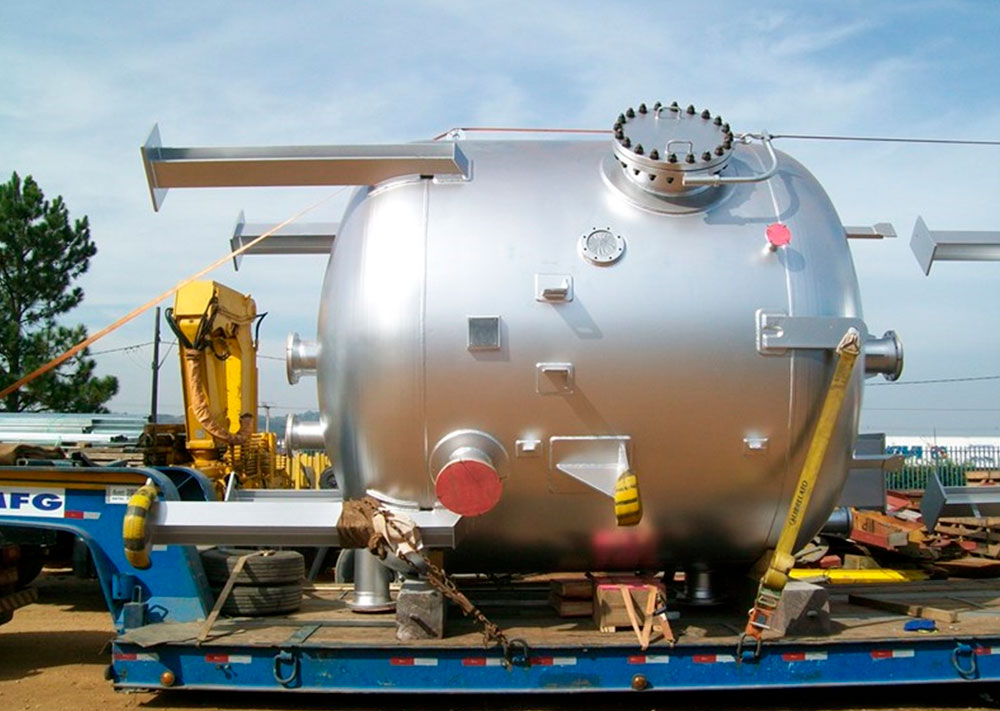

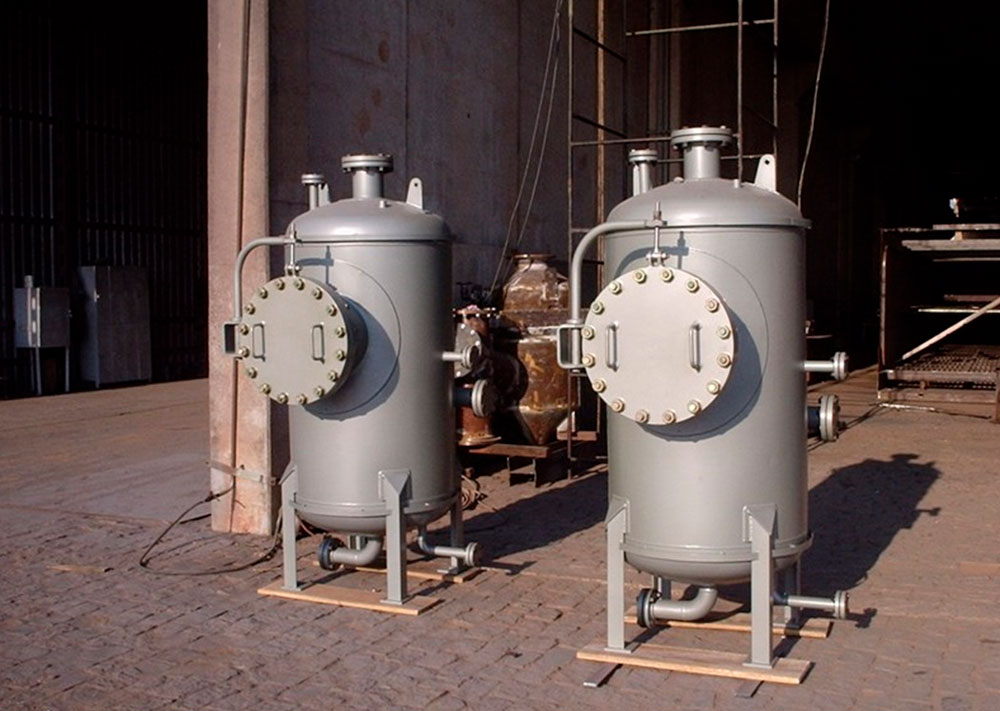

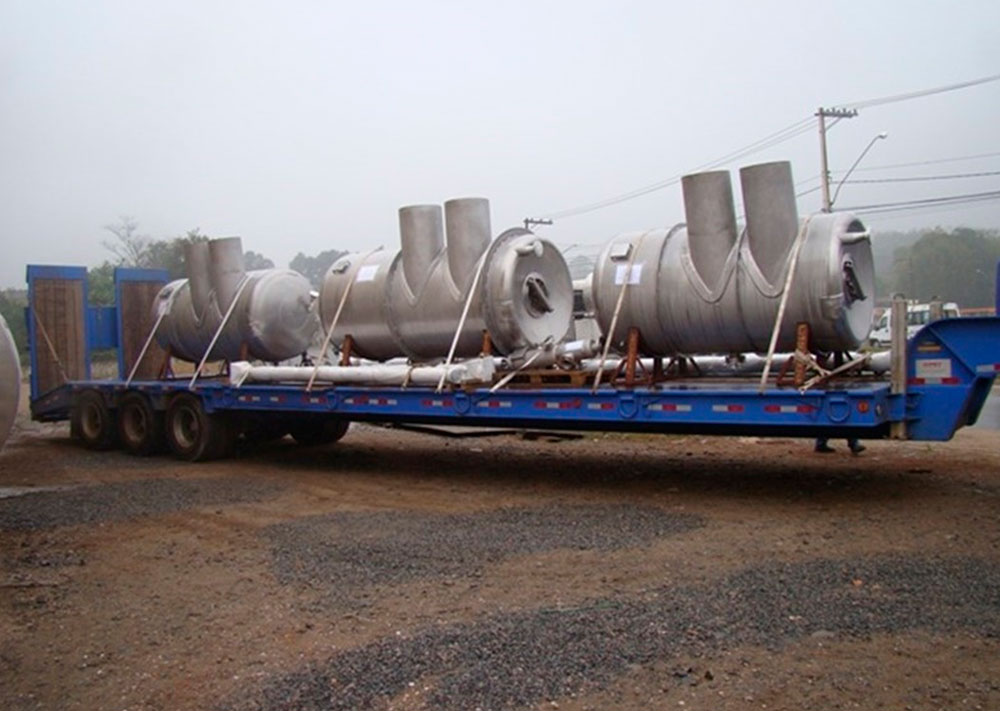

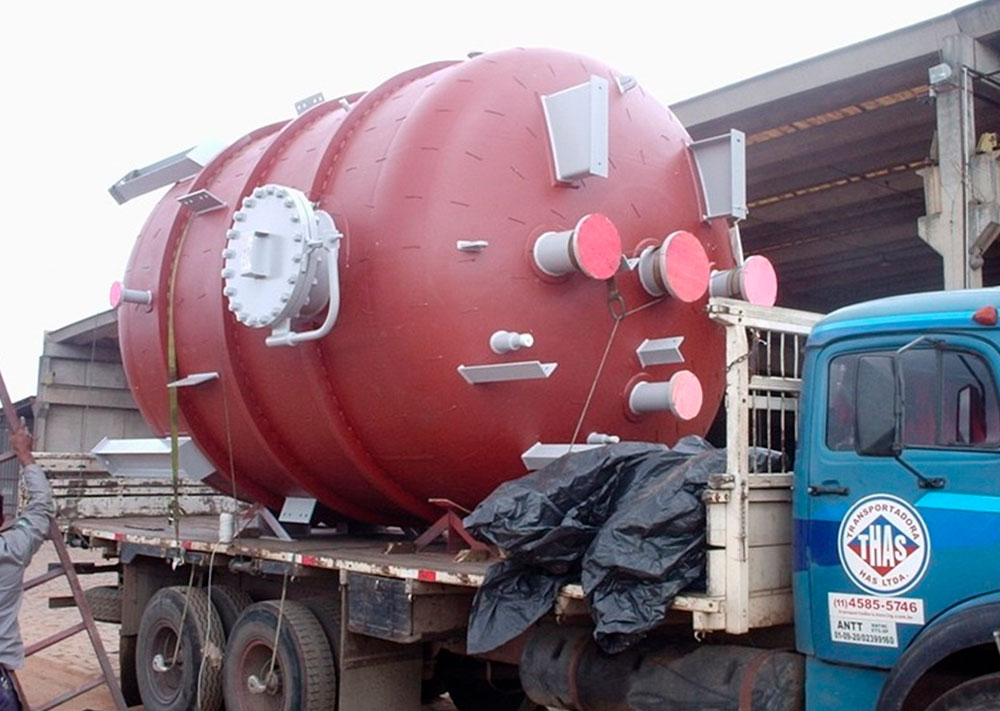

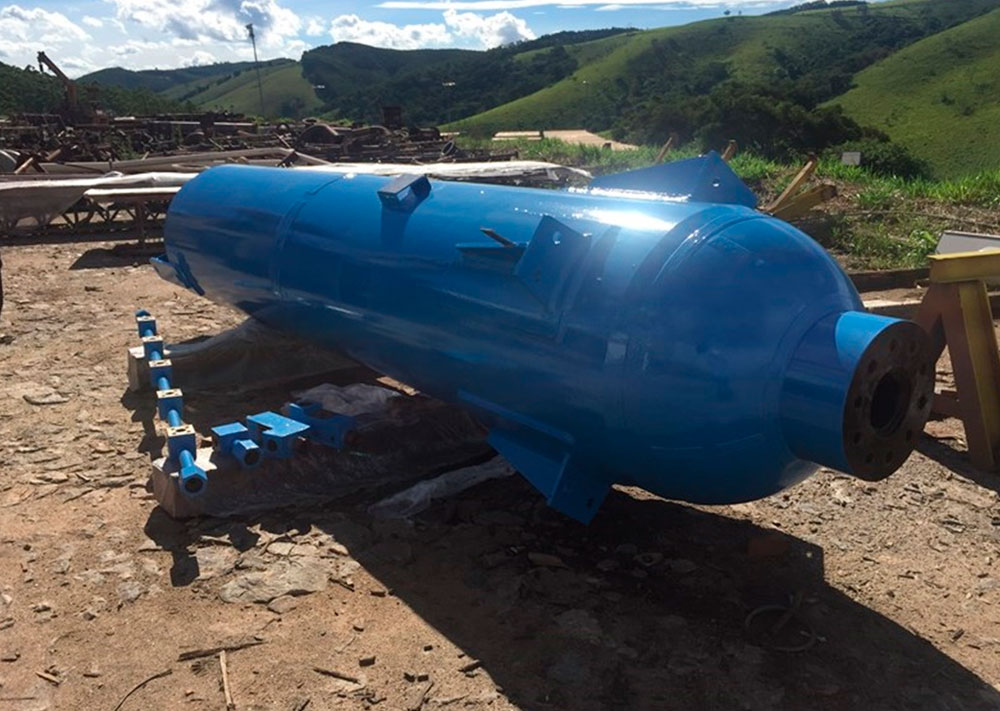

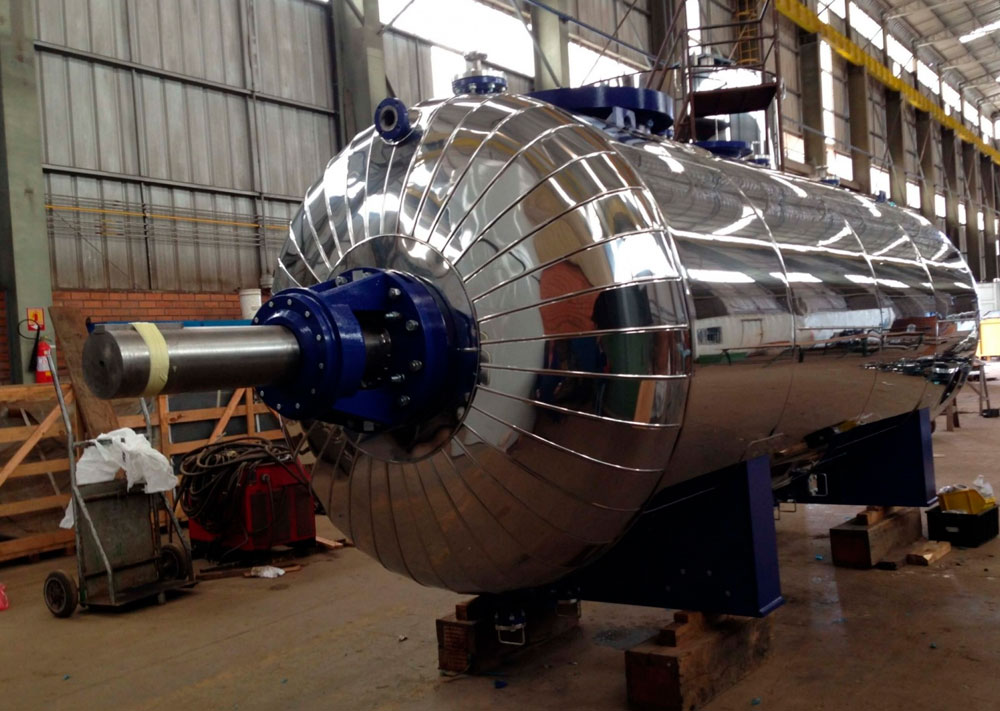

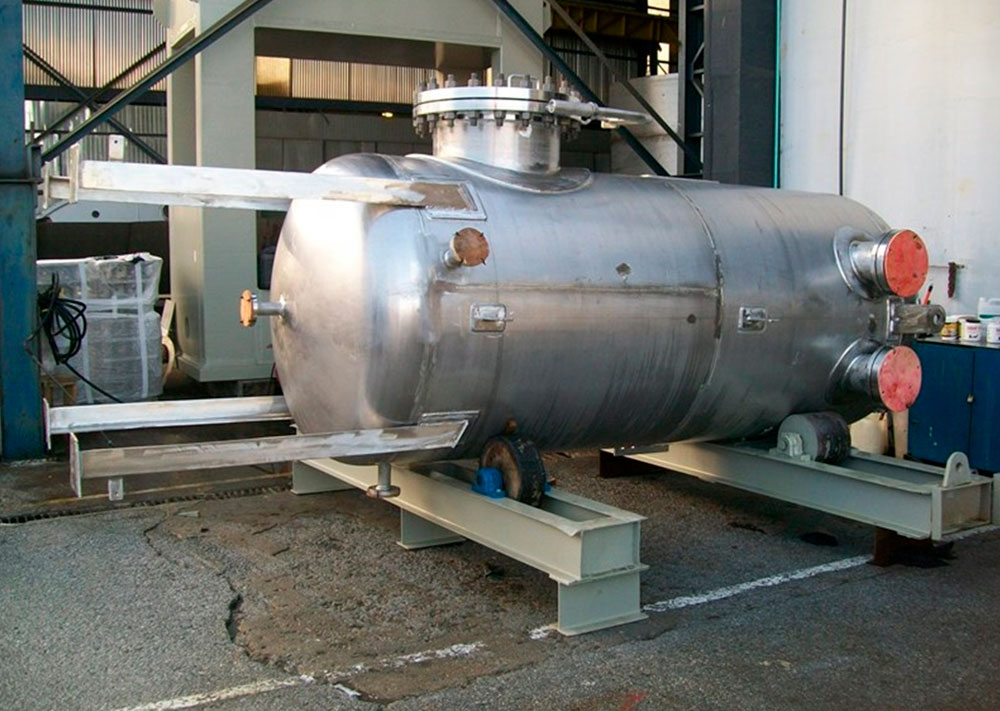

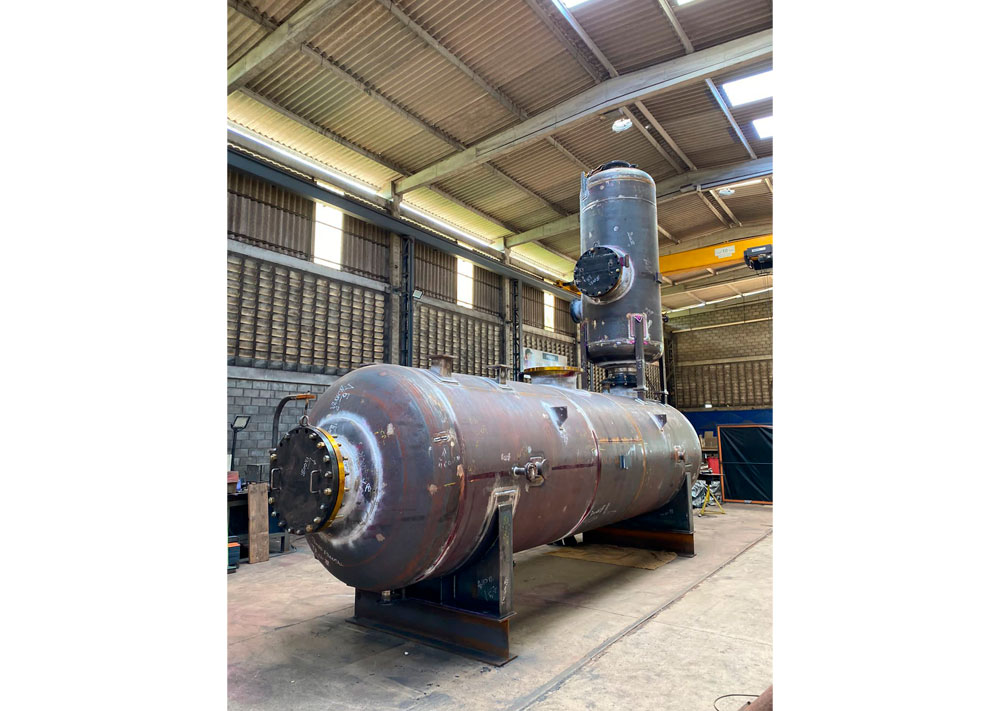

65 registros de equipamentos projetados pela Engefisic. Toque em uma imagem para ampliar.
Qual código usar no projeto de um vaso de pressão?
No Brasil, o mais usado é o ASME Seção VIII, Divisão 1. A Divisão 2 permite espessuras menores, com análise de tensões mais detalhada. Quando o cliente ou o destino do equipamento exige, também calculamos pelos códigos britânico (PD 5500), europeu (EN 13445) ou alemão (AD 2000-Merkblatt).
O que é a PMTA e por que ela vai na placa do vaso?
A pressão máxima de trabalho admissível é o maior valor de pressão que o vaso suporta na condição de projeto, já descontada a corrosão. A NR-13 exige que ela esteja na placa de identificação, junto com a pressão de teste hidrostático, o código de projeto e o ano de fabricação.
Todo vaso de pressão precisa seguir a NR-13?
A NR-13 vale para vasos cujo produto P·V passa de 8 (pressão máxima de operação em kPa e volume em m³) e para qualquer vaso com fluido da classe A, como inflamáveis e hidrogênio. A categoria, de I a V, define os prazos de inspeção, e você pode estimar a do seu vaso no nosso pré-dimensionamento.
Que dados são necessários para orçar o cálculo?
A folha de dados do equipamento já basta para começar: fluido, pressões e temperaturas de projeto e de operação, dimensões principais, material, sobre-espessura de corrosão, código exigido e, se houver, o desenho ou o croqui.
