Projeto e cálculo de trocadores de calor
Cálculo térmico e mecânico de trocadores casco e tubo, permutadores e resfriadores, conforme TEMA, ASME e HEI.
Engenharia de trocadores de calor da Engefisic
Os trocadores de calor são componentes fundamentais em processos que exigem transferência térmica precisa, eficiente e segura. Cada equipamento é desenvolvido sob medida, considerando fluidos, temperatura, pressão, materiais e requisitos normativos.
Nossos cálculos consideram as propriedades dos fluidos, os coeficientes de transferência de calor e as perdas de carga, e seguem para a parte mecânica: casco, espelhos, carretéis, bocais e suportes.
O que calculamos
- Cálculo térmico: área de troca, coeficientes e perdas de carga
- Espelhos de tubos pelo ASME UHX e pelo TEMA
- Casco, carretéis e tampos pelo ASME VIII
- Métodos de Miller e HEI
- Cargas em bocais e suportes
- Condensadores, resfriadores e desaeradores
Códigos e normas
- TEMA
- ASME VIII Div. 1
- ASME UHX
- HEI
- WRC 107 · 297 · 368
- Normas Petrobras

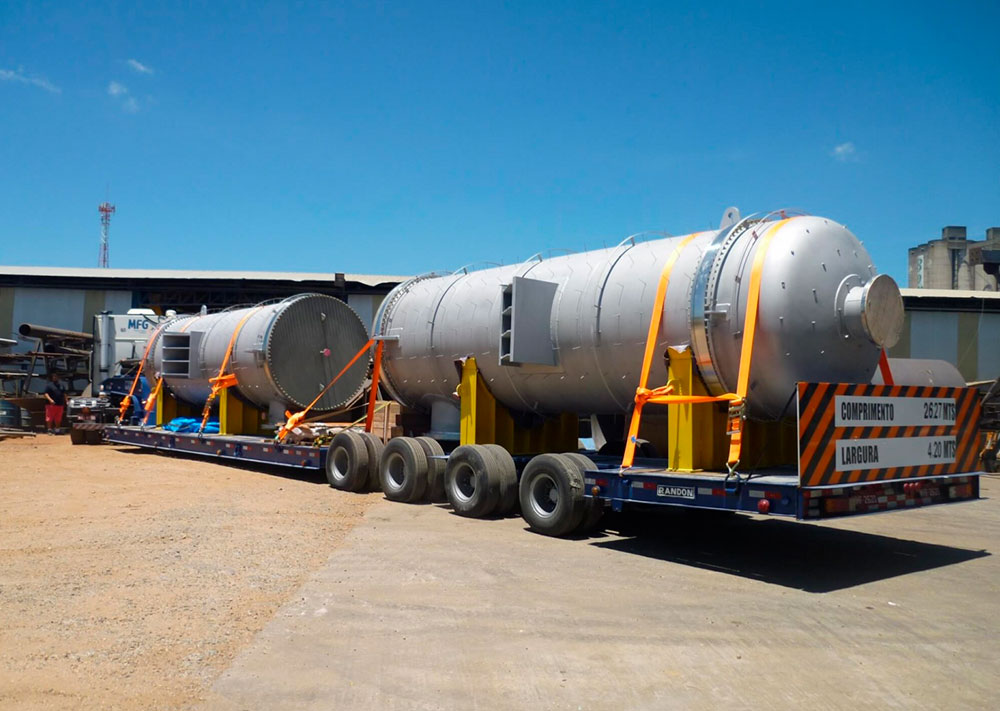

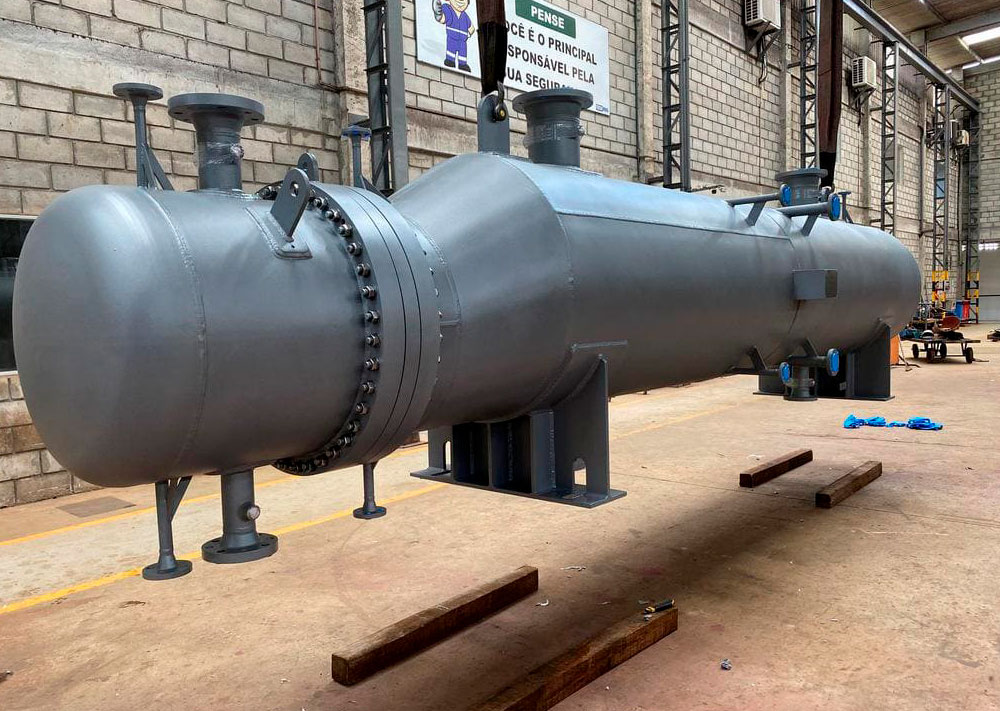

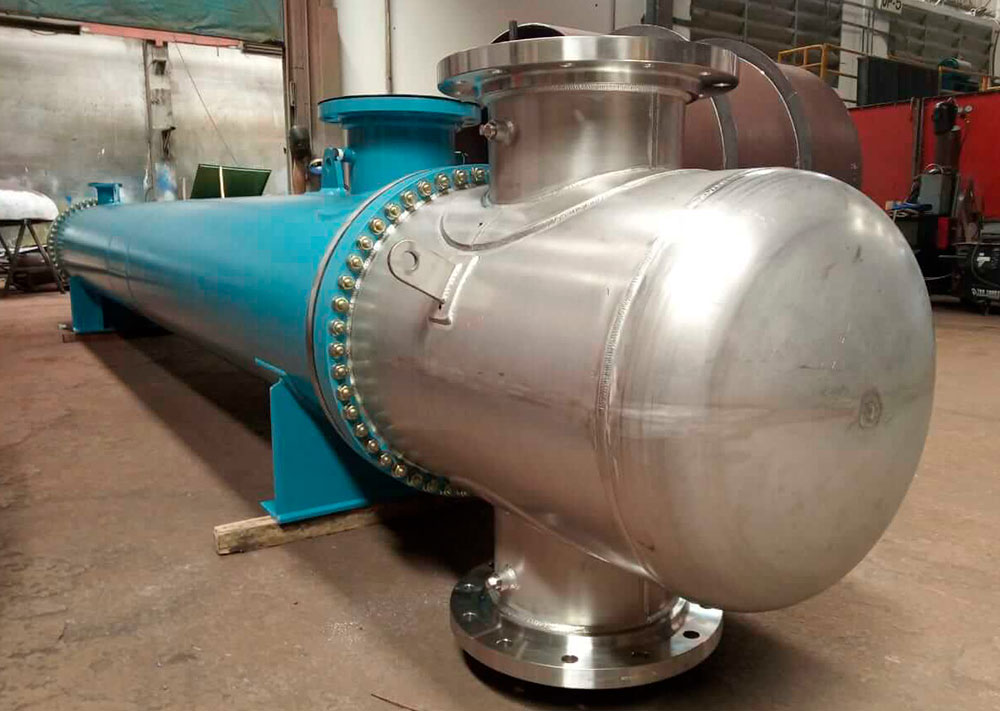

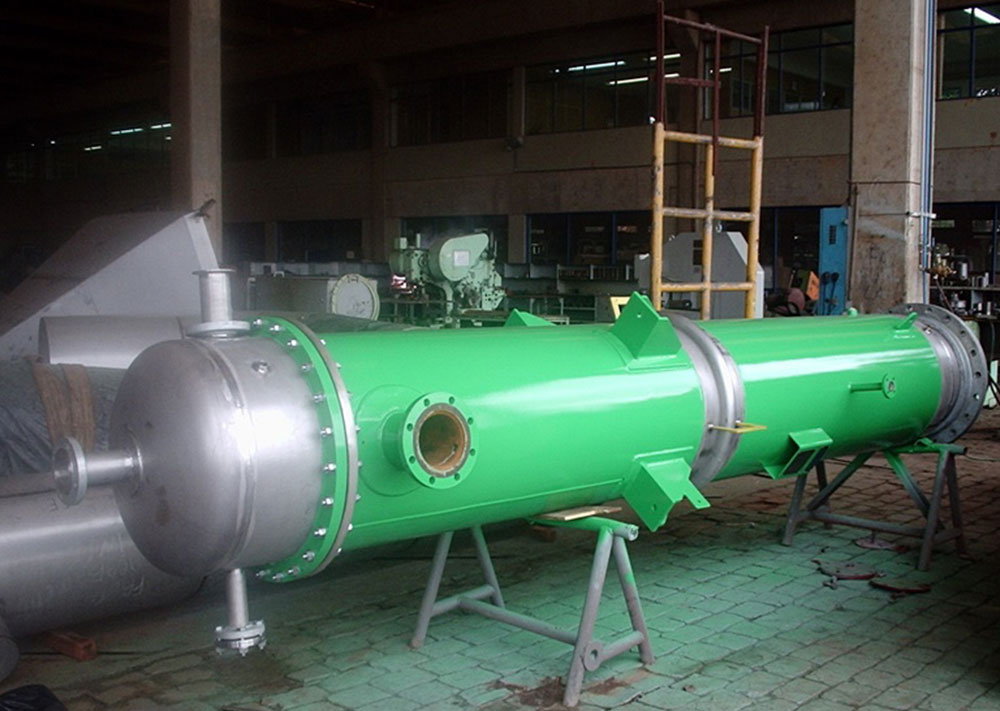

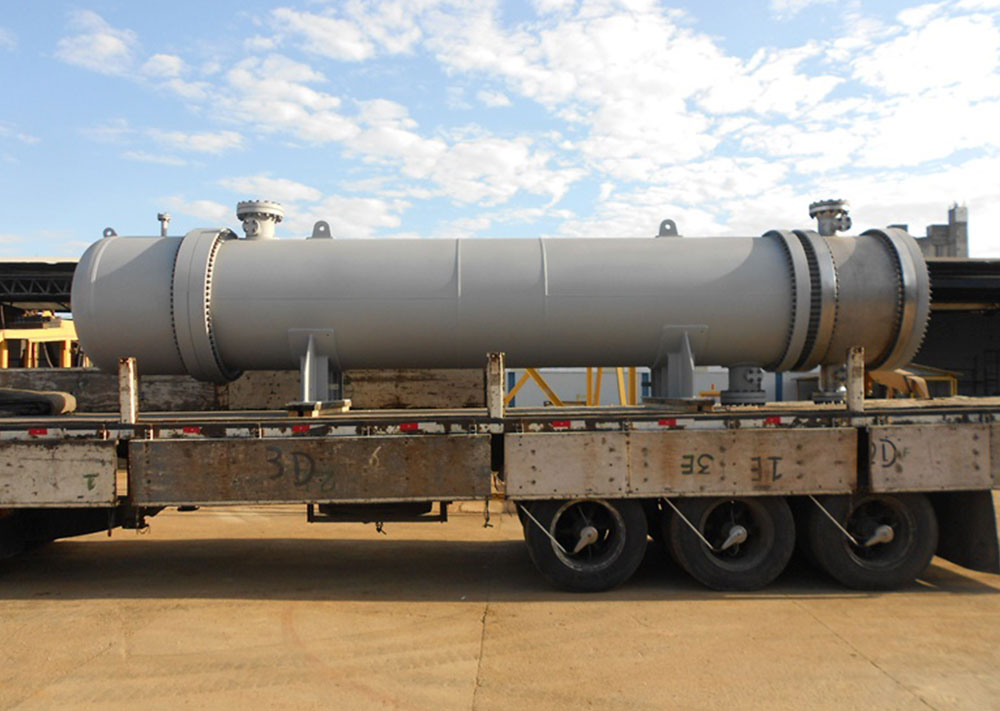

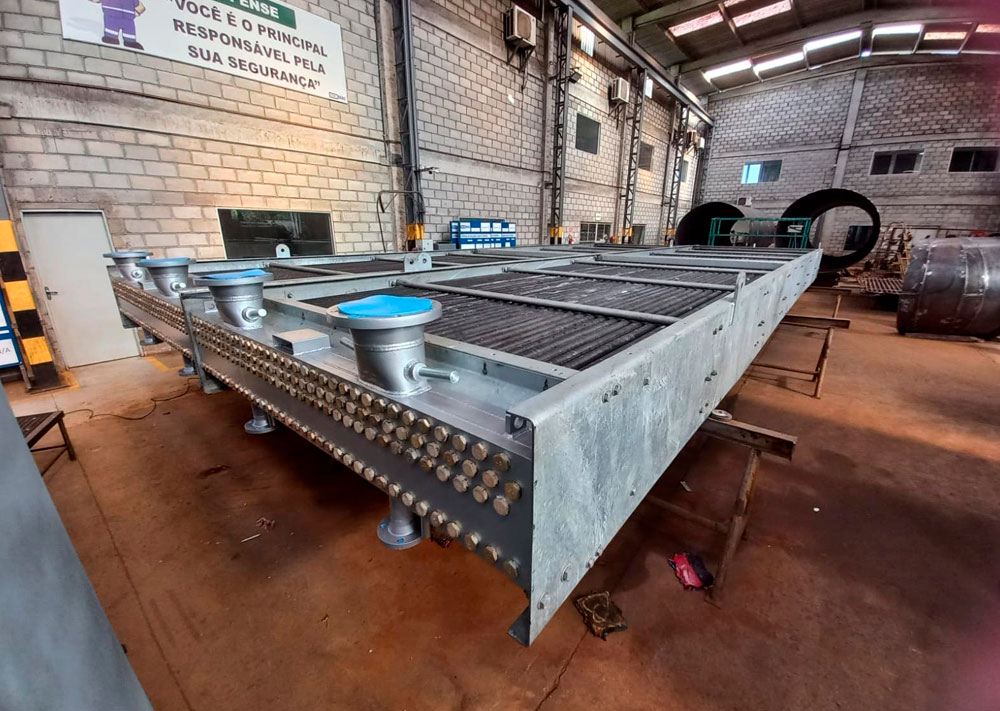

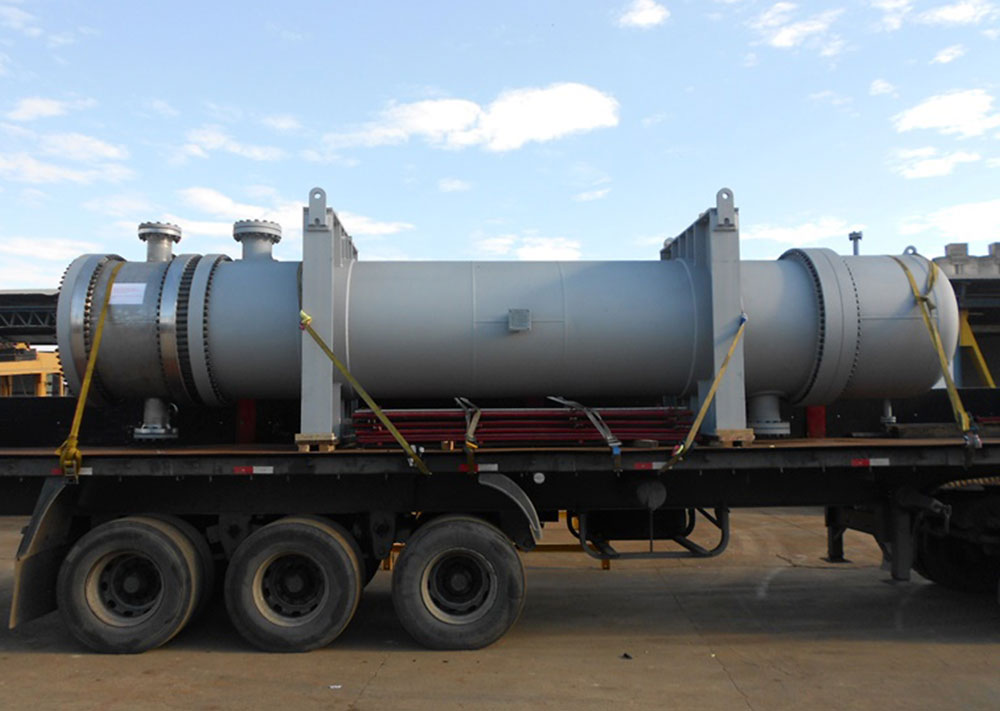

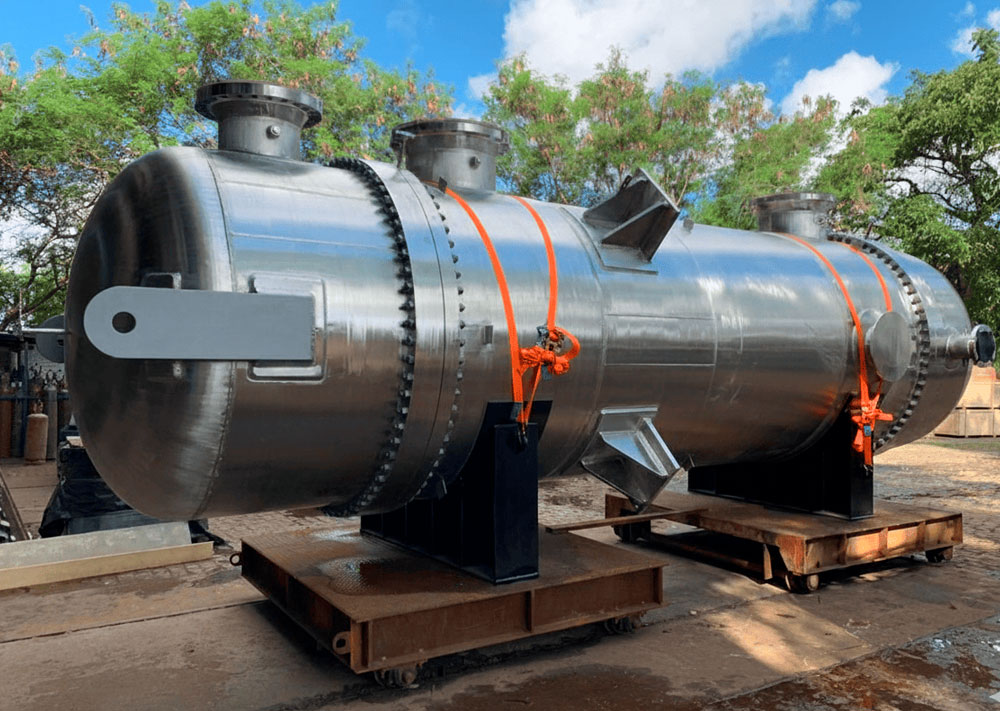

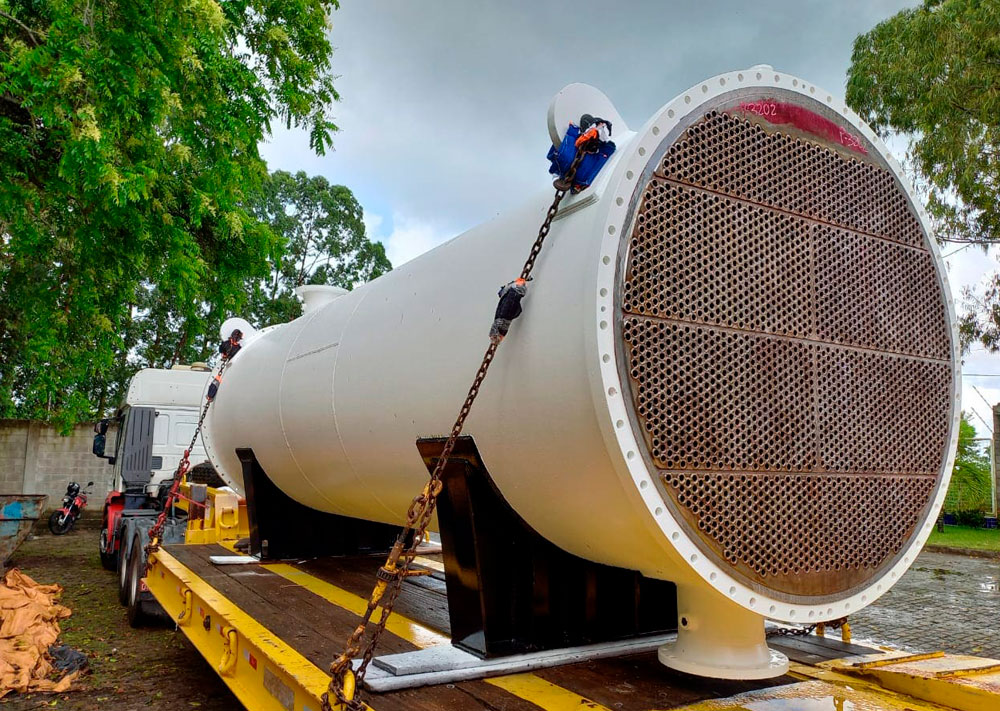

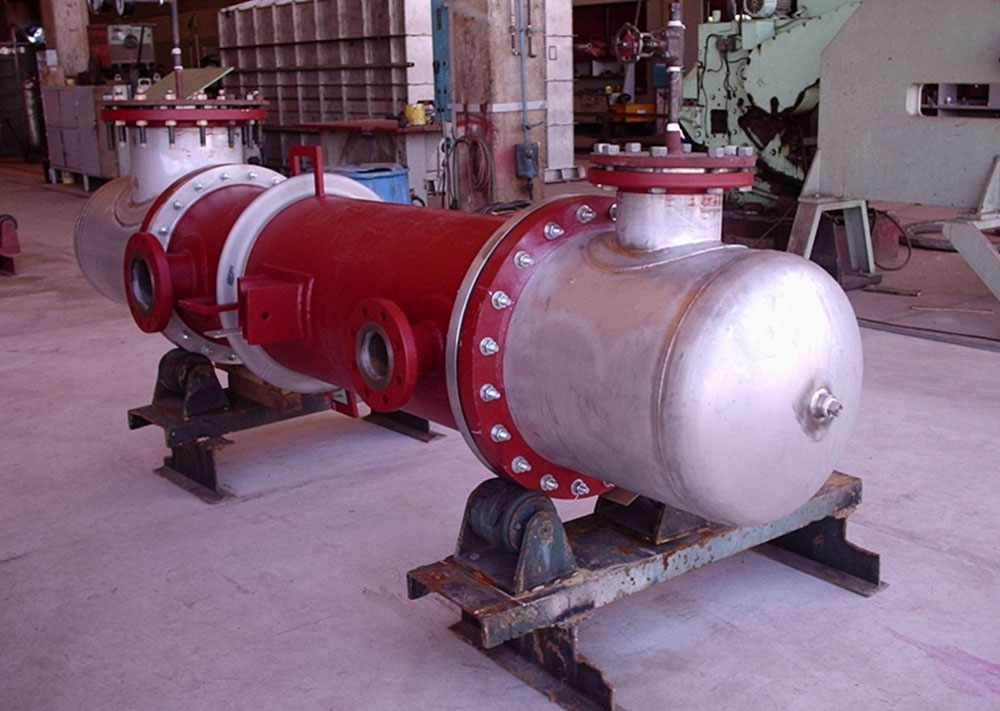

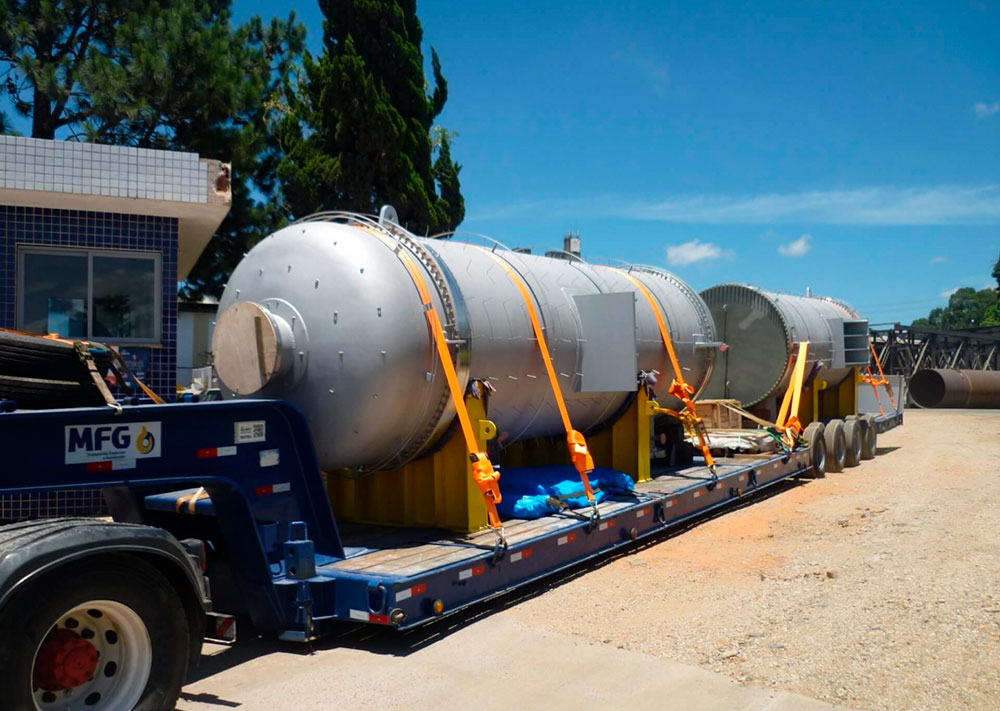

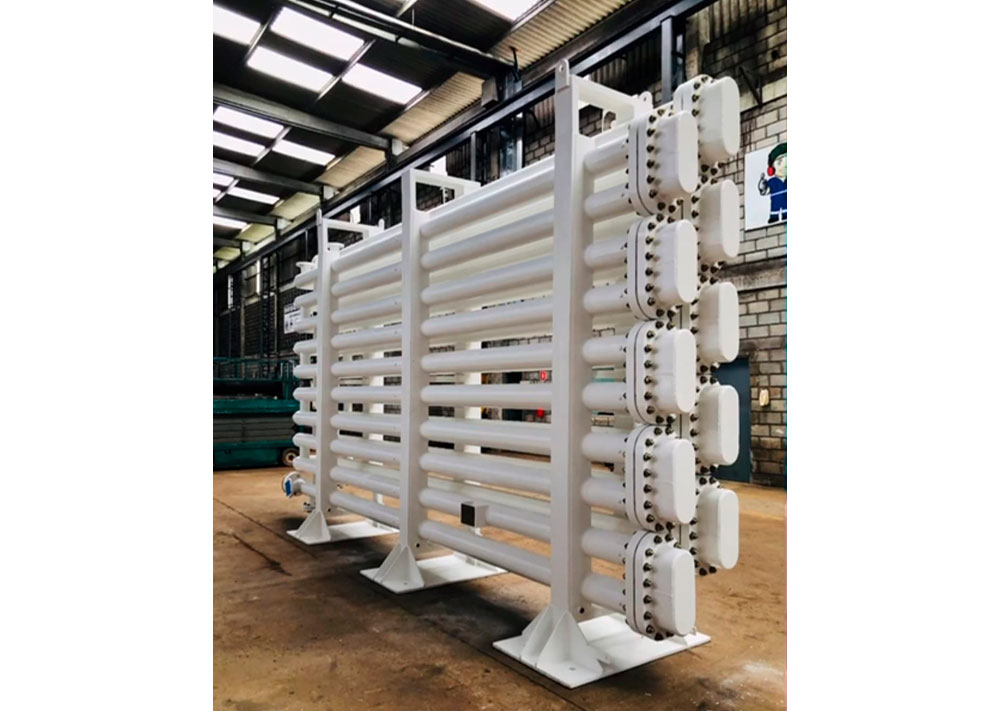

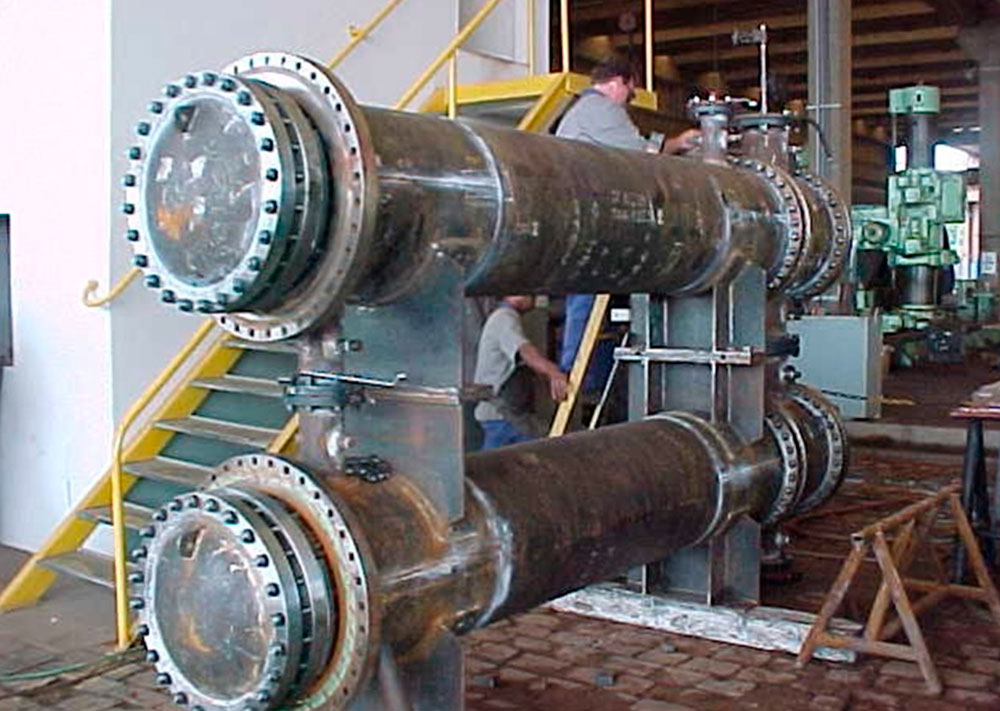

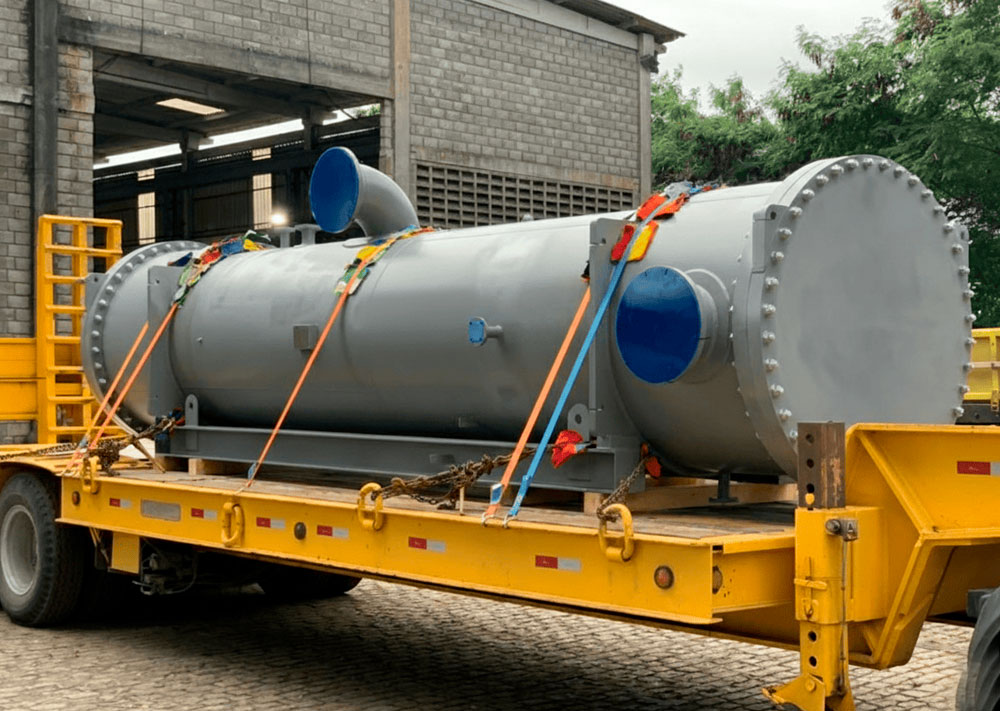

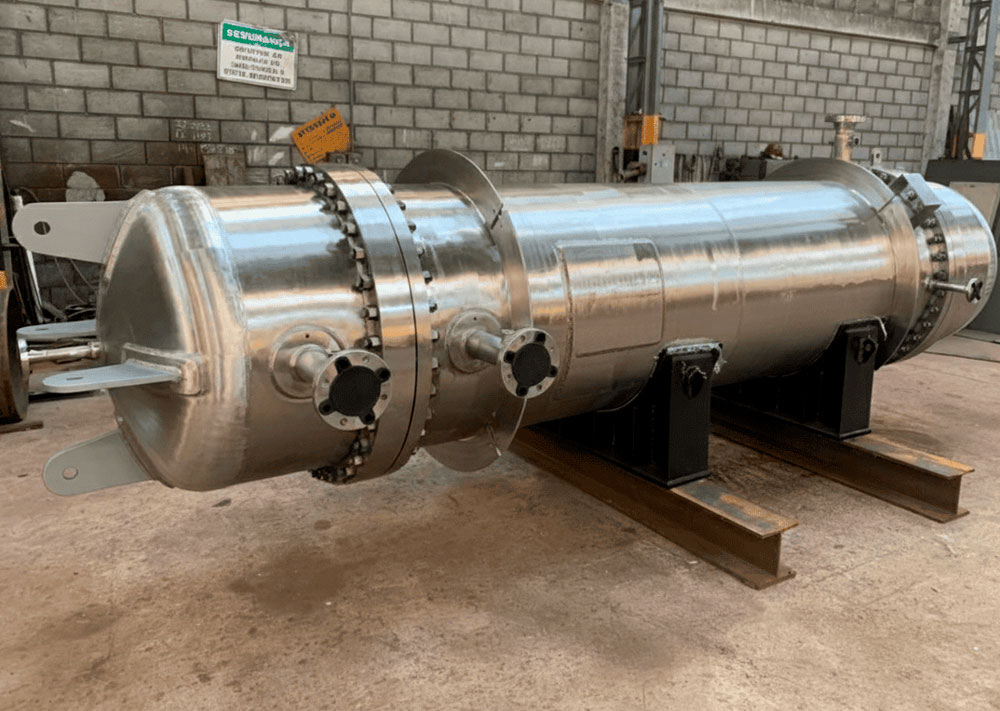

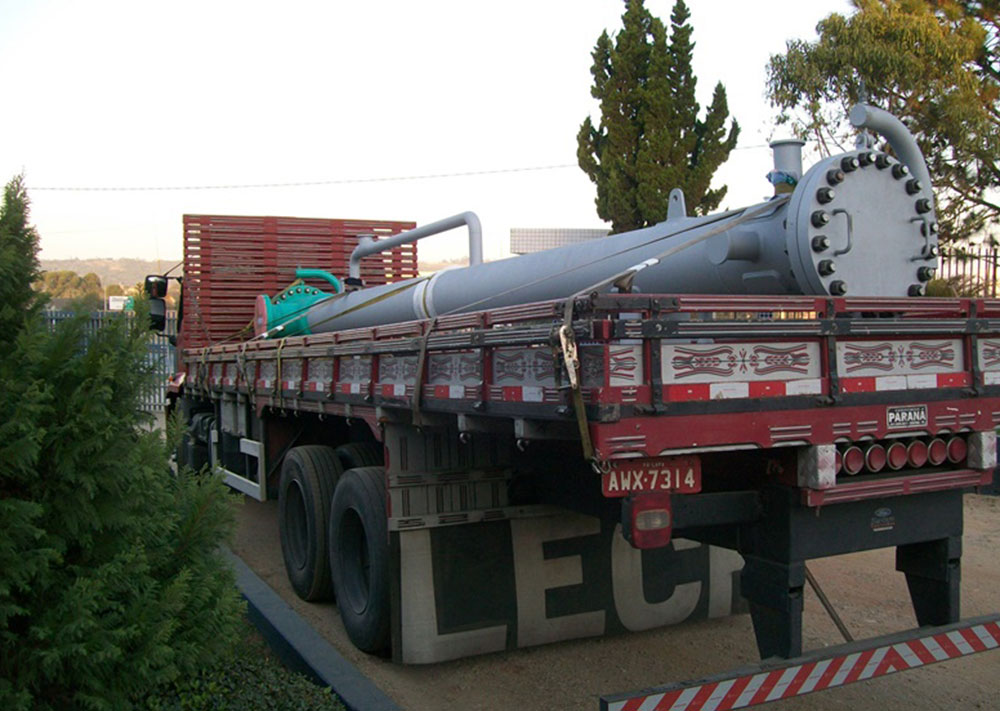

Projetos de trocadores de calor

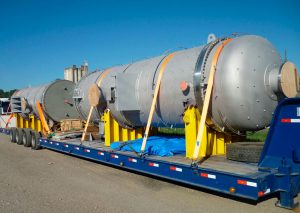

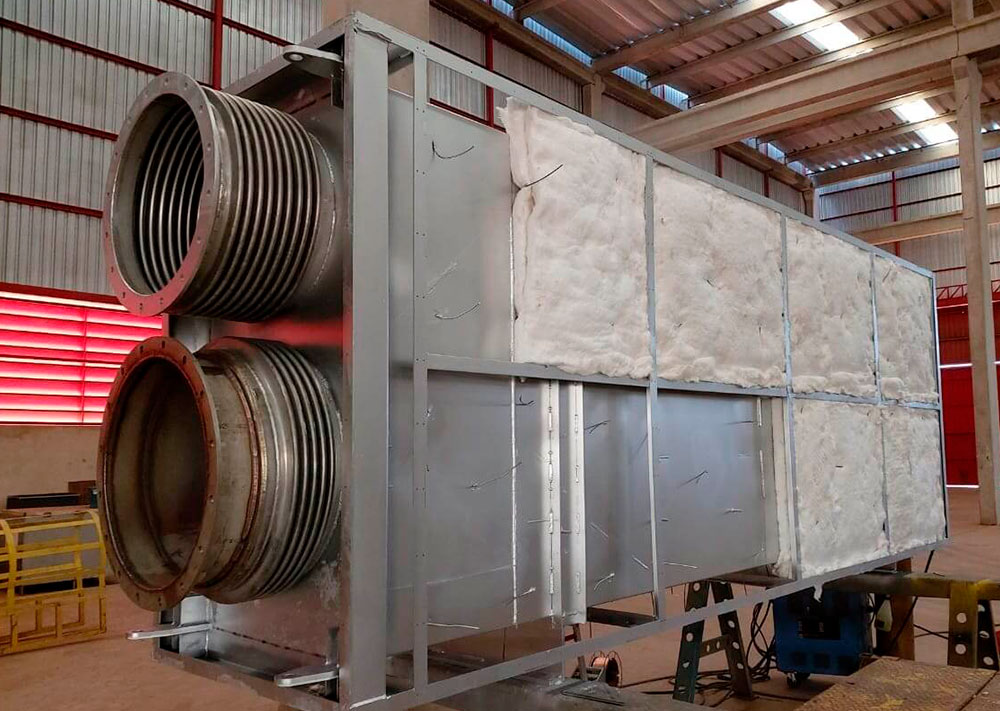

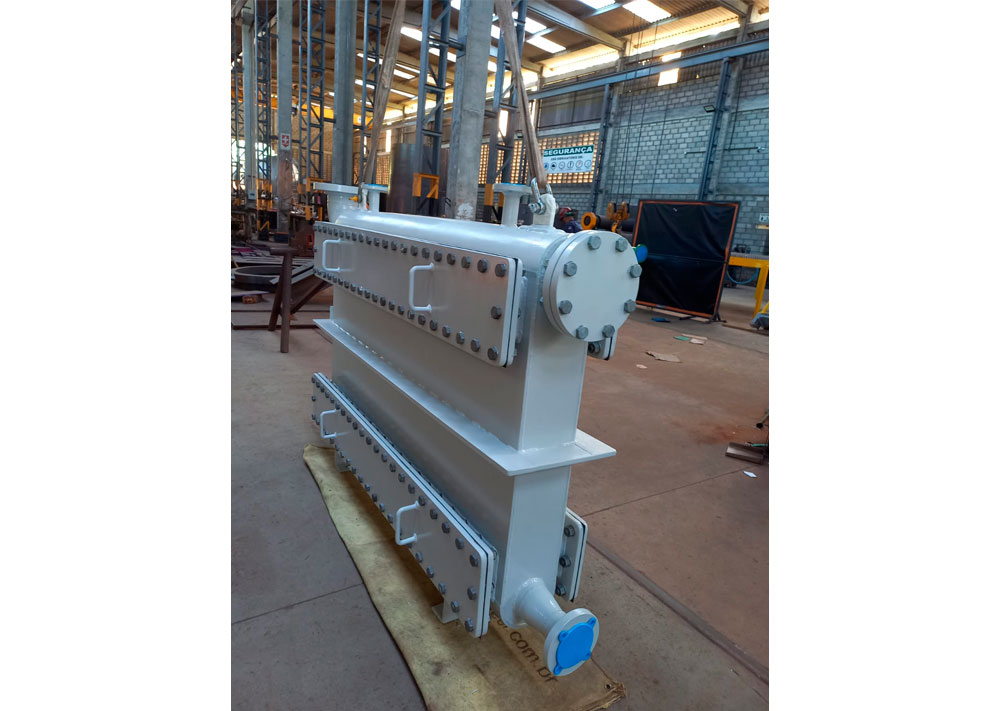

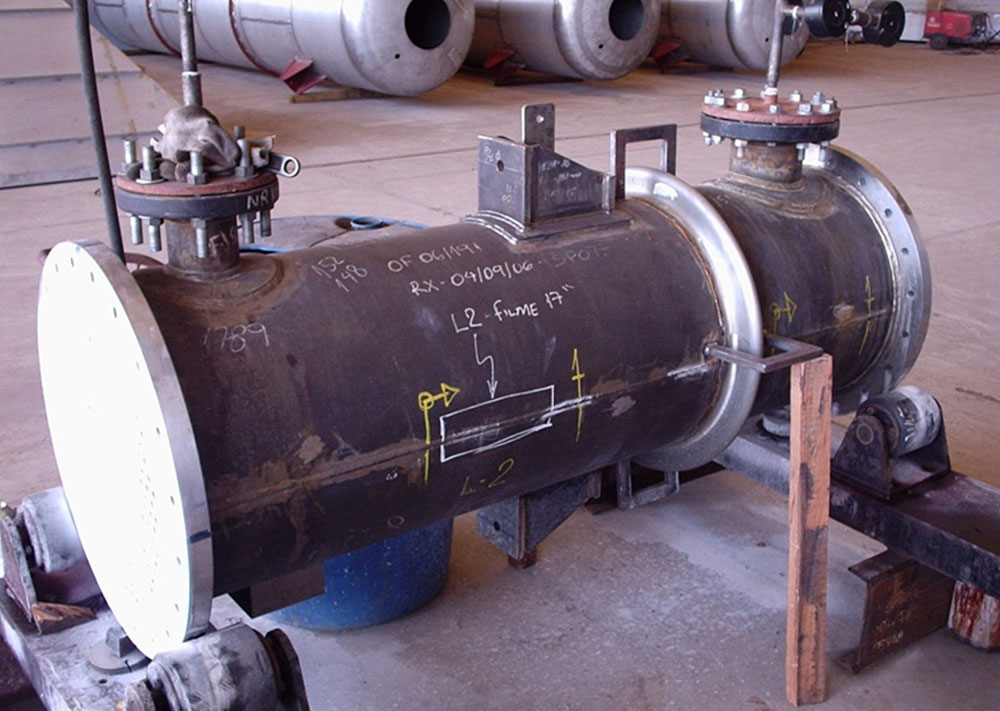

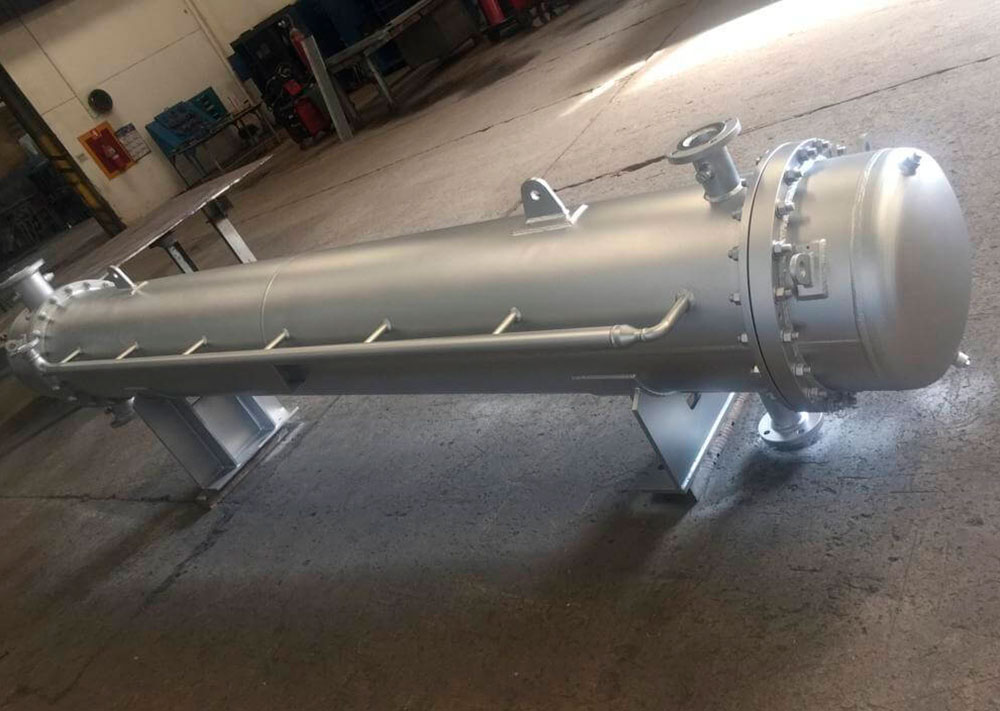

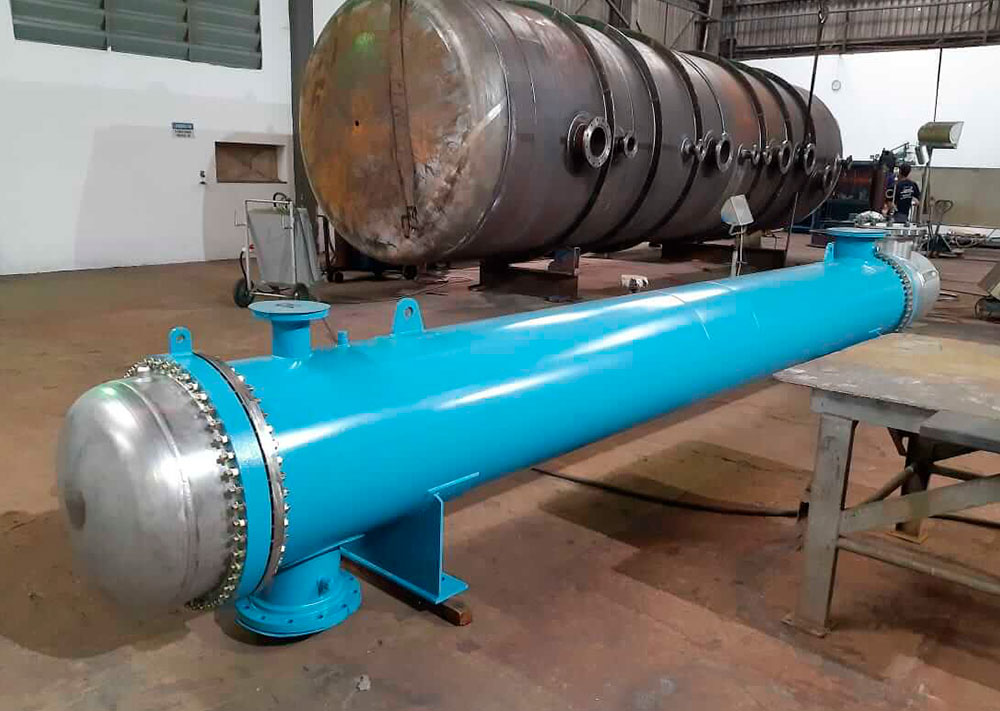

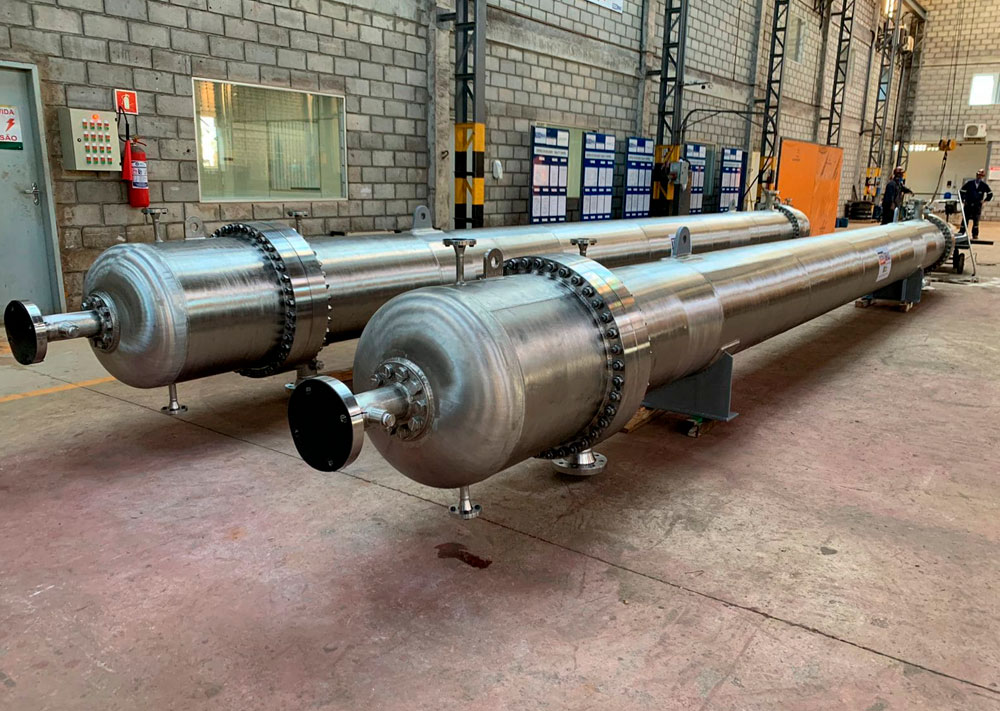

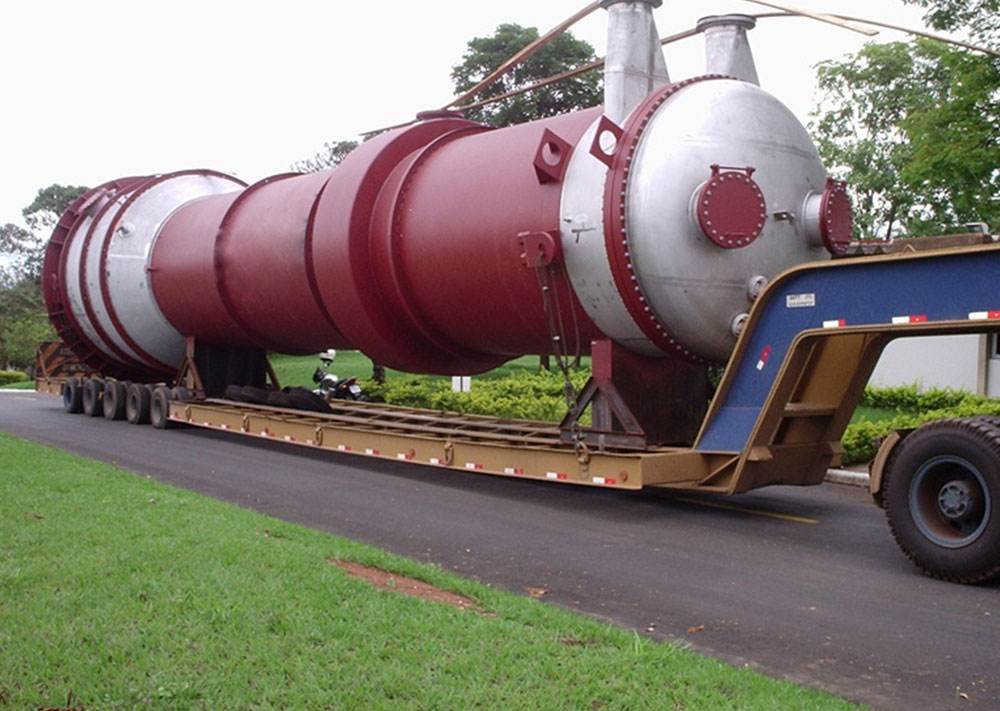

24 registros de equipamentos projetados pela Engefisic. Toque em uma imagem para ampliar.
O que é a norma TEMA?
A TEMA (Tubular Exchanger Manufacturers Association) padroniza os trocadores casco e tubo: classes R, C e B, tipos de cabeçote, casco e carretel, tolerâncias e folgas. É a referência da maioria das especificações das indústrias de processo.
Vocês fazem o cálculo térmico ou só o mecânico?
Os dois. O cálculo térmico define a área de troca, o arranjo dos tubos e as perdas de carga; o mecânico dimensiona casco, espelhos, carretéis e bocais para a pressão e a temperatura de projeto.
Espelho fixo, feixe em U ou cabeçote flutuante?
O espelho fixo é o mais simples, mas absorve mal a dilatação entre casco e tubos. O feixe em U e o cabeçote flutuante permitem a dilatação e a retirada do feixe para limpeza, o que pesa quando o fluido suja.
