Projeto e cálculo de serpentinas industriais
Serpentinas de aquecimento e resfriamento para tanques e reatores, com distribuição térmica uniforme e suportação segura.
Engenharia de serpentinas da Engefisic
As serpentinas controlam a temperatura de tanques, reatores e linhas industriais por troca térmica indireta. Cada uma é projetada considerando o fluido, os parâmetros térmicos, os materiais, os diâmetros, a geometria e os requisitos normativos.
O dimensionamento cobre a tubulação, os suportes e o sistema de distribuição térmica, para que o aquecimento ou o resfriamento aconteça de forma uniforme e estável ao longo do tempo.
O que calculamos
- Área de troca e comprimento de tubo
- Diâmetro, passo e geometria
- Perda de carga do fluido de serviço
- Espessura dos tubos para pressão e temperatura
- Suportes e fixação no equipamento
- Desenhos de fabricação
Códigos e normas
- ASME VIII Div. 1
- ABNT
Projetos de serpentinas

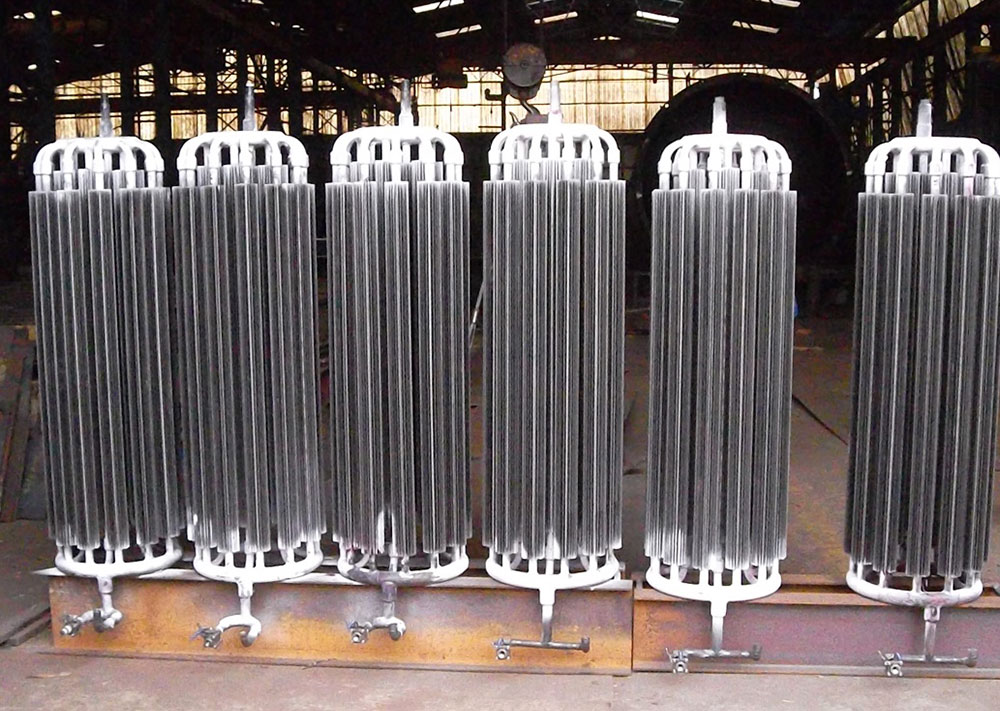

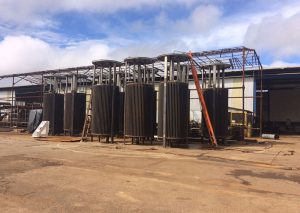

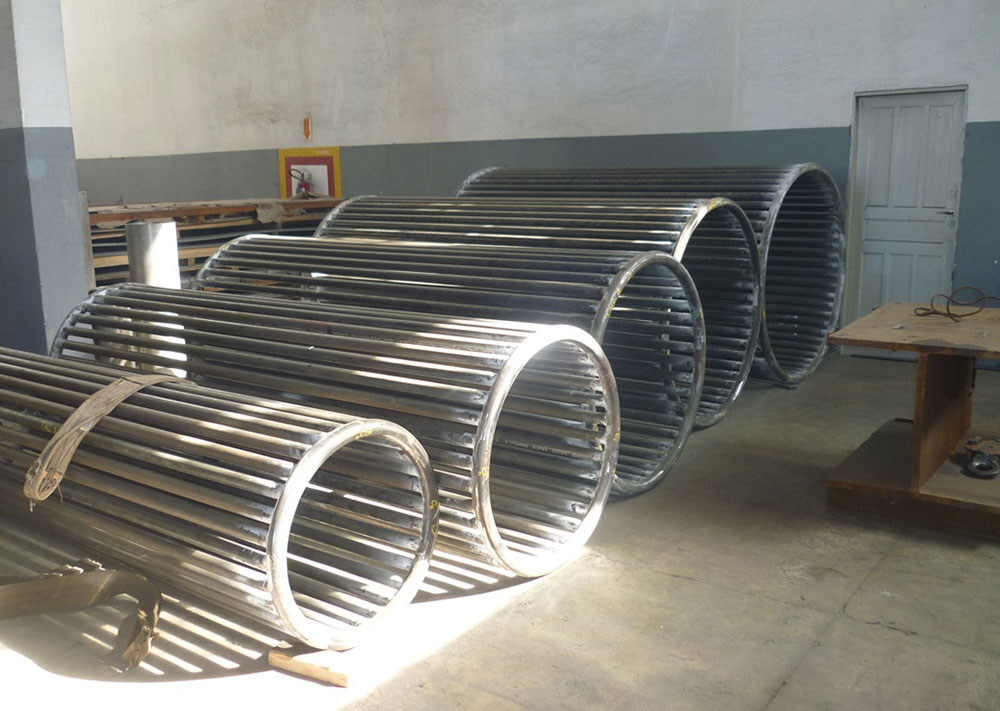

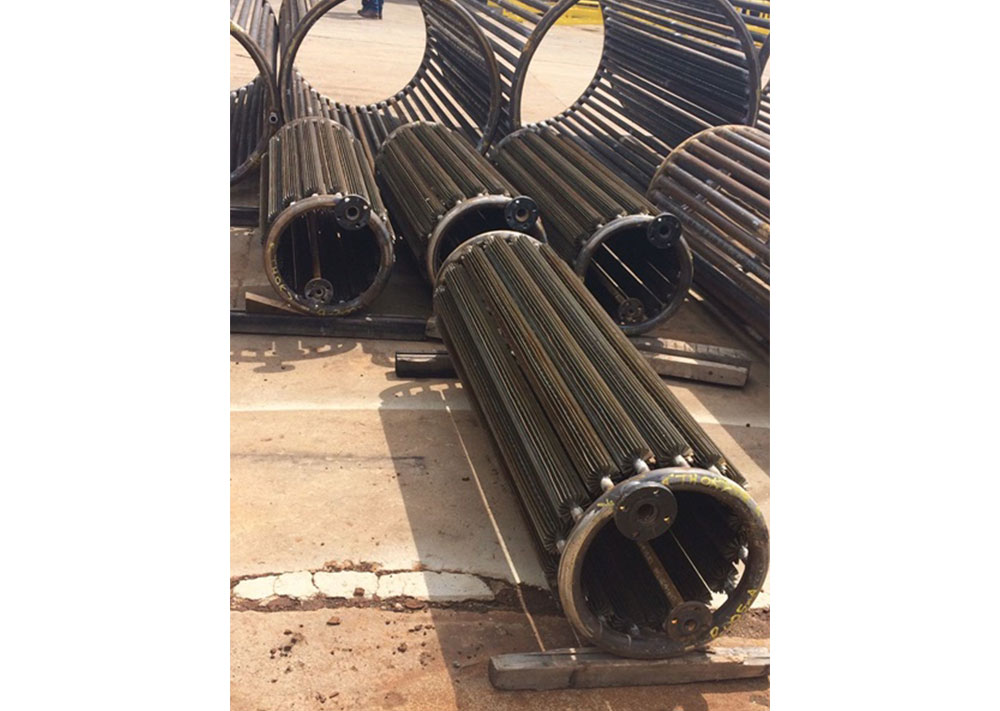

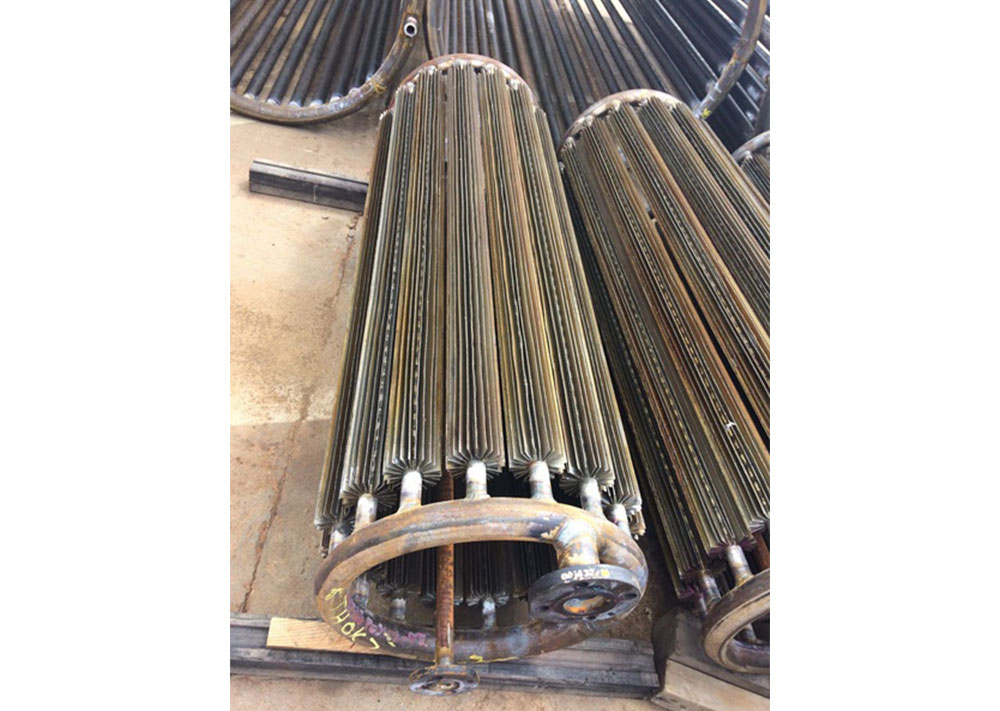

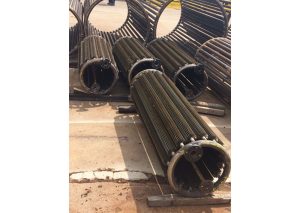

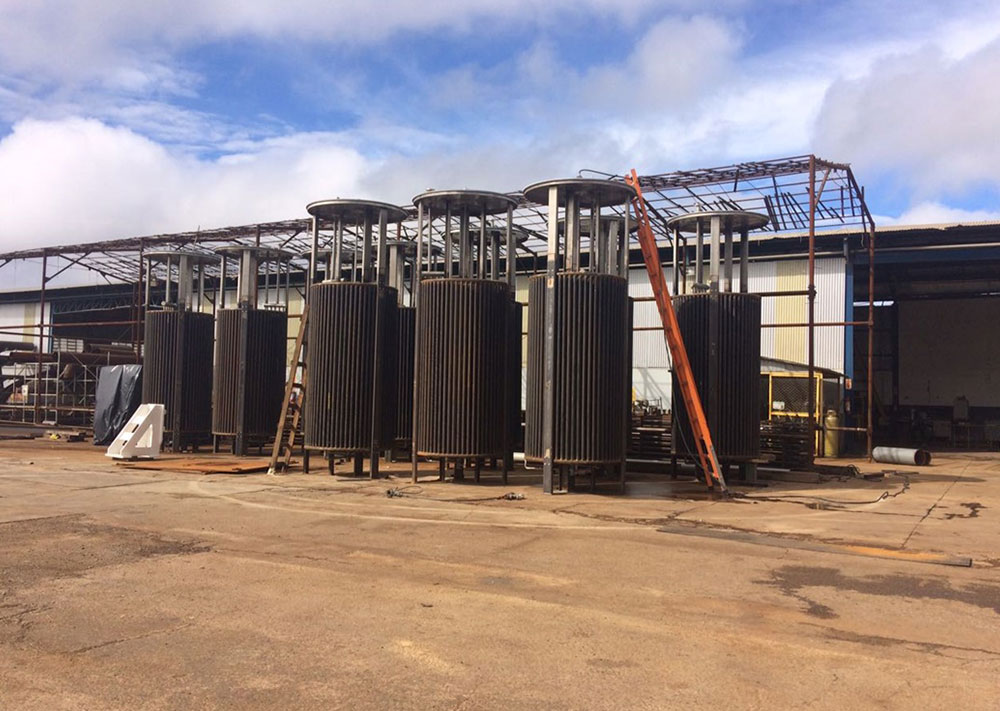

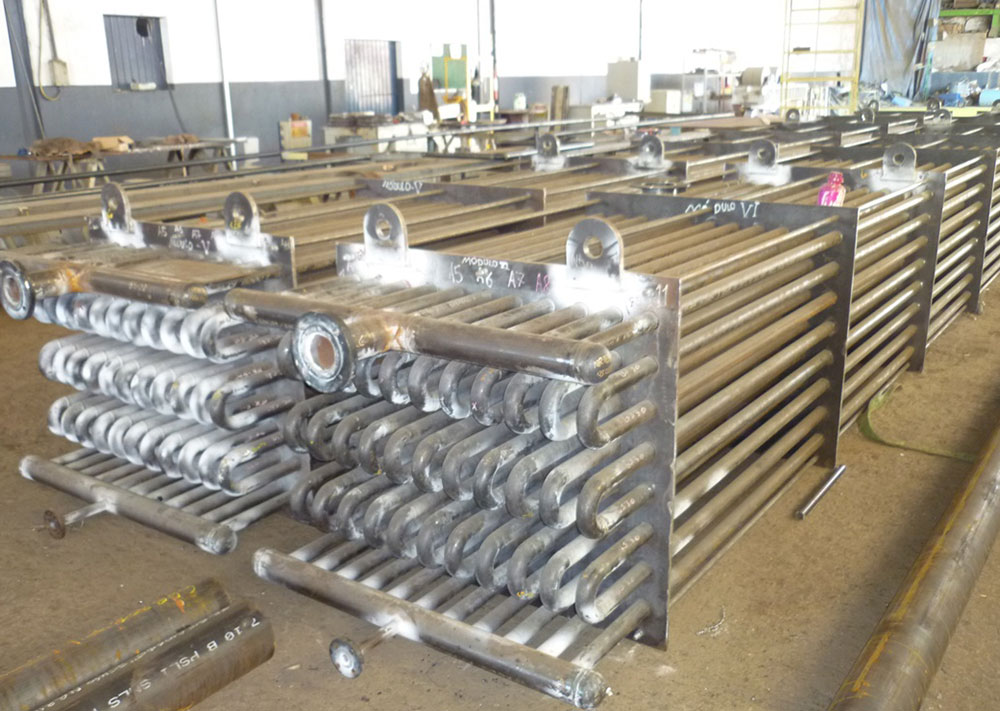

6 registros de equipamentos projetados pela Engefisic. Toque em uma imagem para ampliar.
Serpentina interna ou camisa externa?
A serpentina interna troca calor diretamente com o produto e costuma ter um coeficiente de troca maior; a camisa externa deixa o interior livre, facilita a limpeza e evita contato com o produto. A escolha depende do processo, da limpeza e da área necessária.
Como se garante um aquecimento uniforme?
Pela distribuição da área de troca ao longo do equipamento, pelo passo entre as espiras e pela velocidade do fluido de serviço. Um bom arranjo evita pontos quentes e regiões mortas no produto.
As serpentinas precisam de suporte?
Sim. Peso, vibração da agitação e dilatação térmica exigem suportes que fixem a serpentina sem impedir a dilatação. Projetamos os suportes junto com a serpentina.
