Projeto e cálculo de colunas de processo
Colunas de destilação, fracionamento e absorção, calculadas conforme ASME para pressão, vento, sismo e cargas de bocais.
Engenharia de colunas da Engefisic
As colunas são equipamentos fundamentais em processos de separação, purificação e tratamento de fluidos. Consideramos a composição das correntes, as condições de pressão e temperatura, a dinâmica do fluxo e os materiais adequados a cada processo.
Por serem altas e esbeltas, as colunas pedem atenção especial às cargas de vento e de sismo, à saia e à fixação na base, além das cargas que as tubulações aplicam nos bocais.
O que calculamos
- Casco e tampos pelo ASME VIII, Divisões 1 e 2
- Saia, anel de base e chumbadores
- Cargas de vento e de sismo em equipamentos altos
- Cargas em bocais pelo WRC
- Verificação de deflexão e de vibração
- Plataformas e escadas
Códigos e normas
- ASME VIII Div. 1
- ASME VIII Div. 2
- WRC 107 · 297 · 368
- NBR 6123
- Normas Petrobras

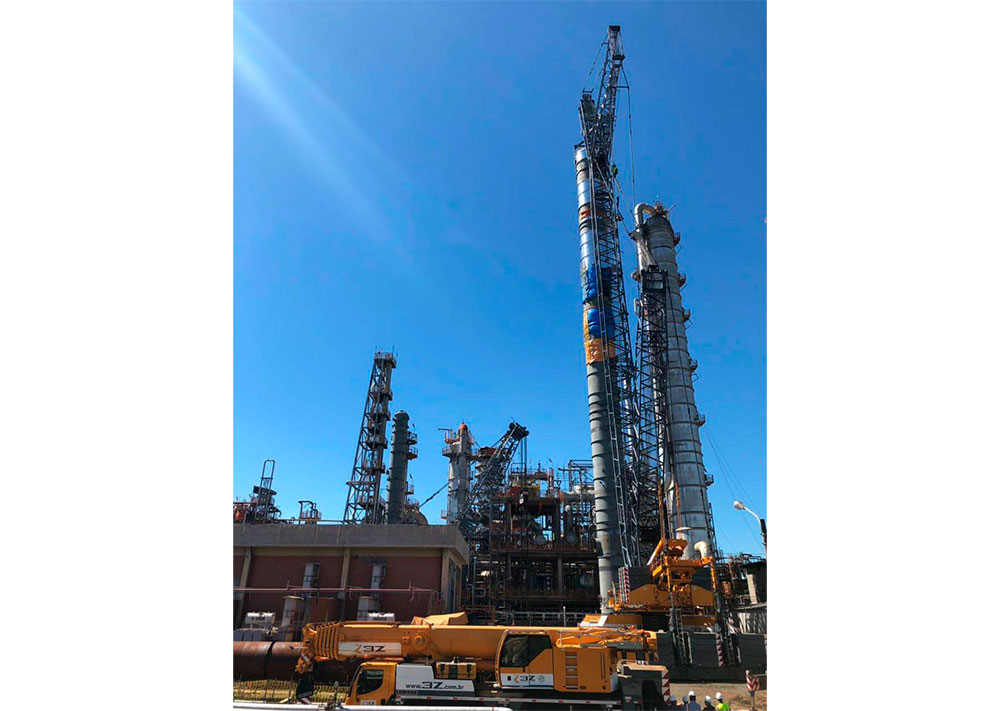

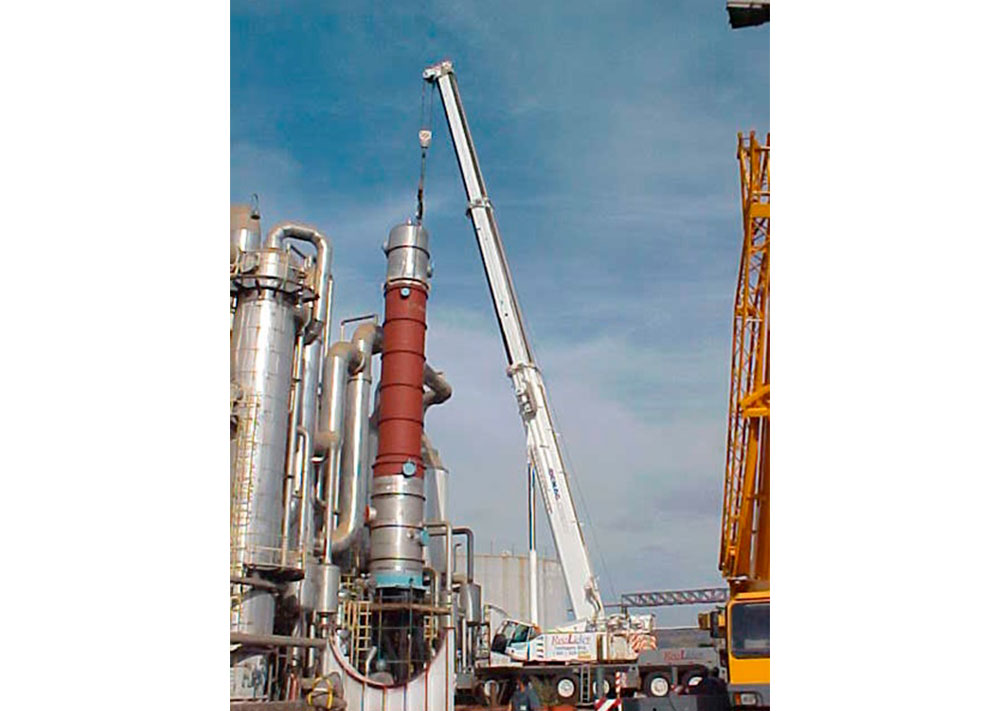

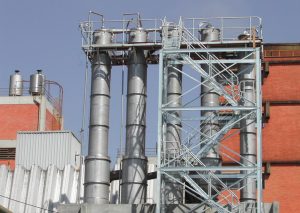

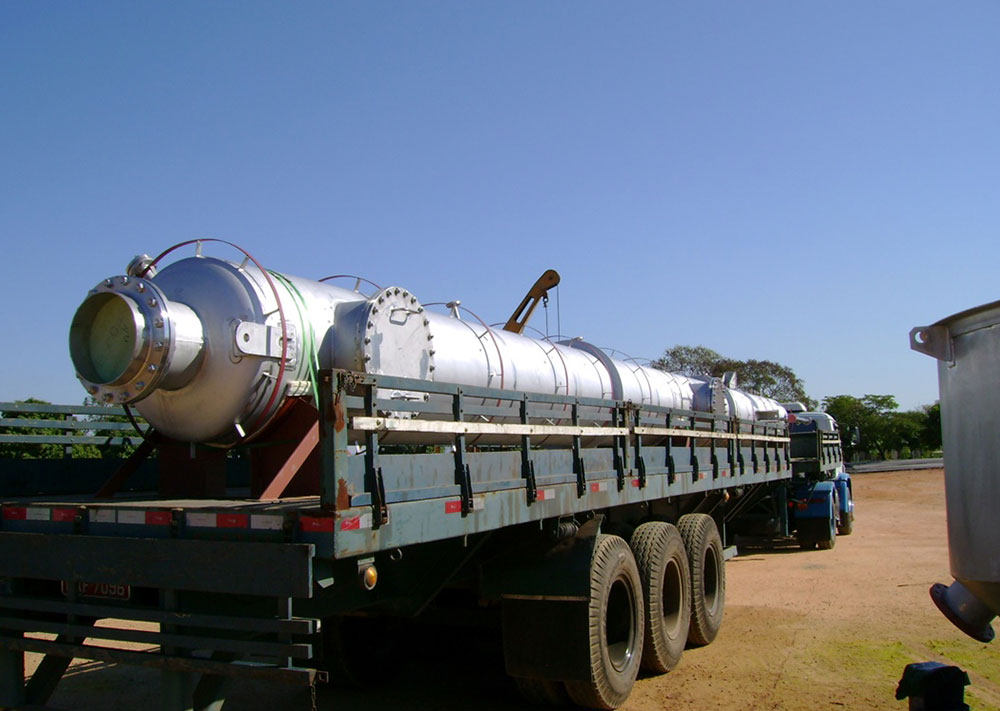

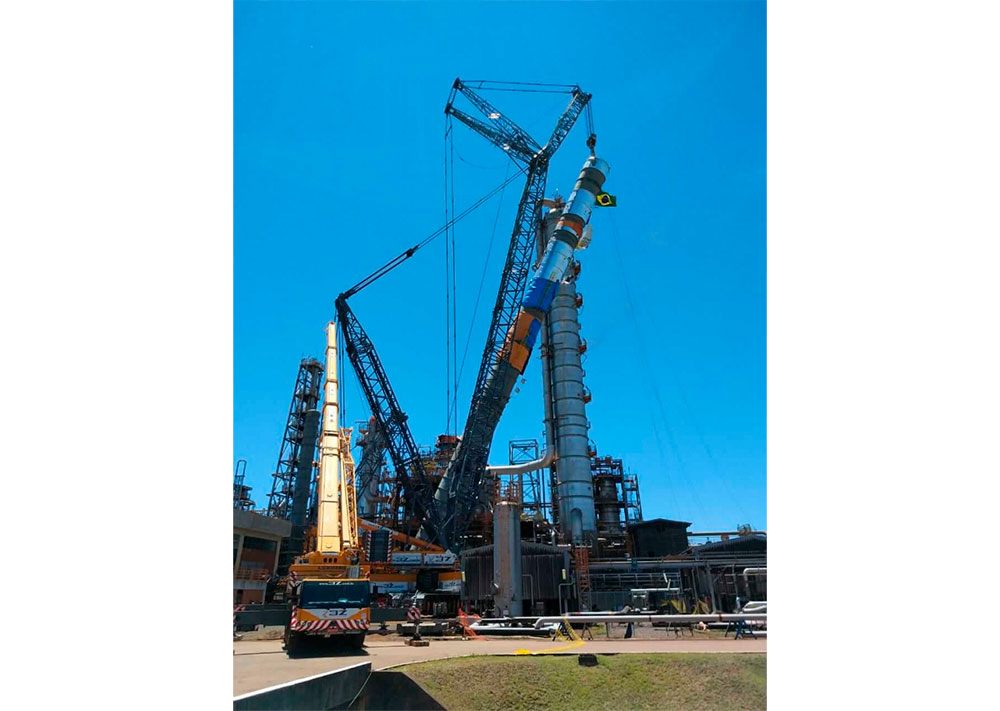

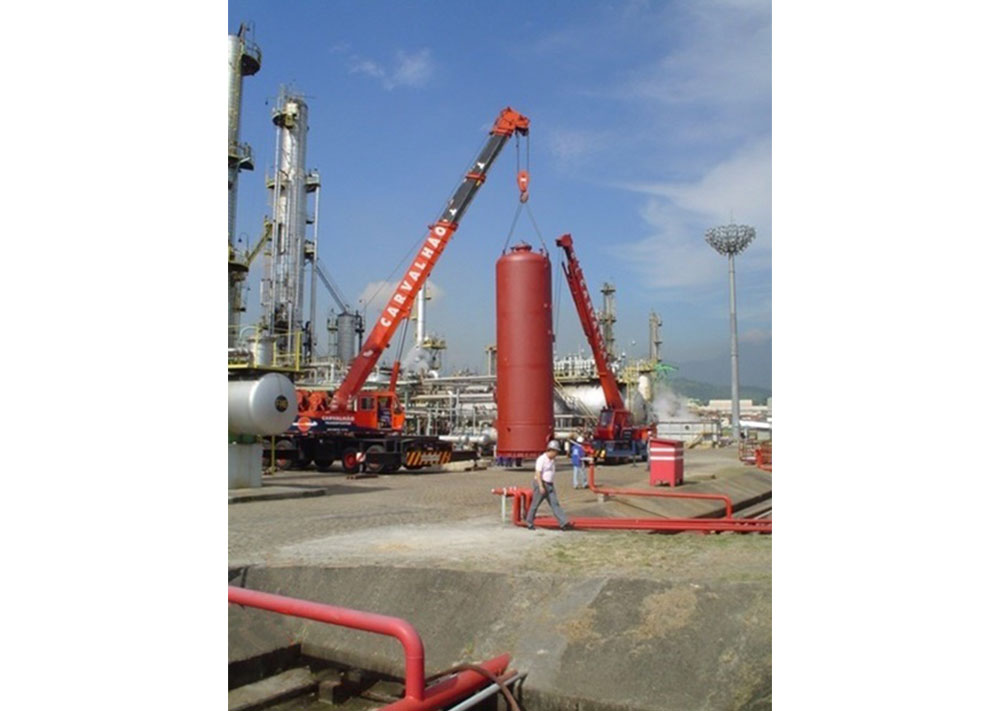

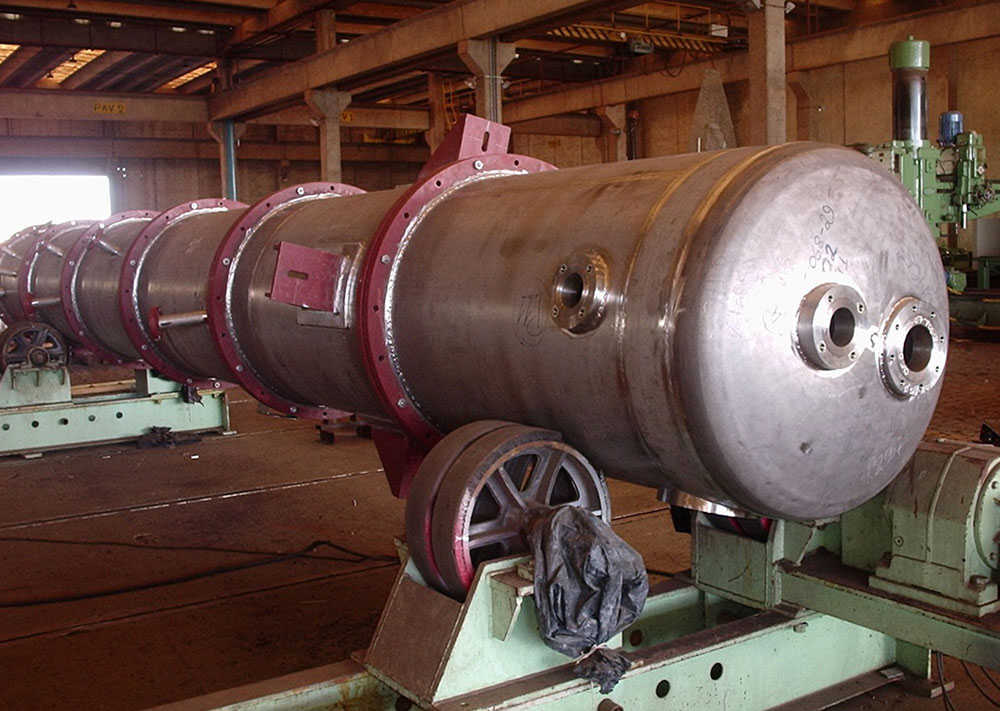

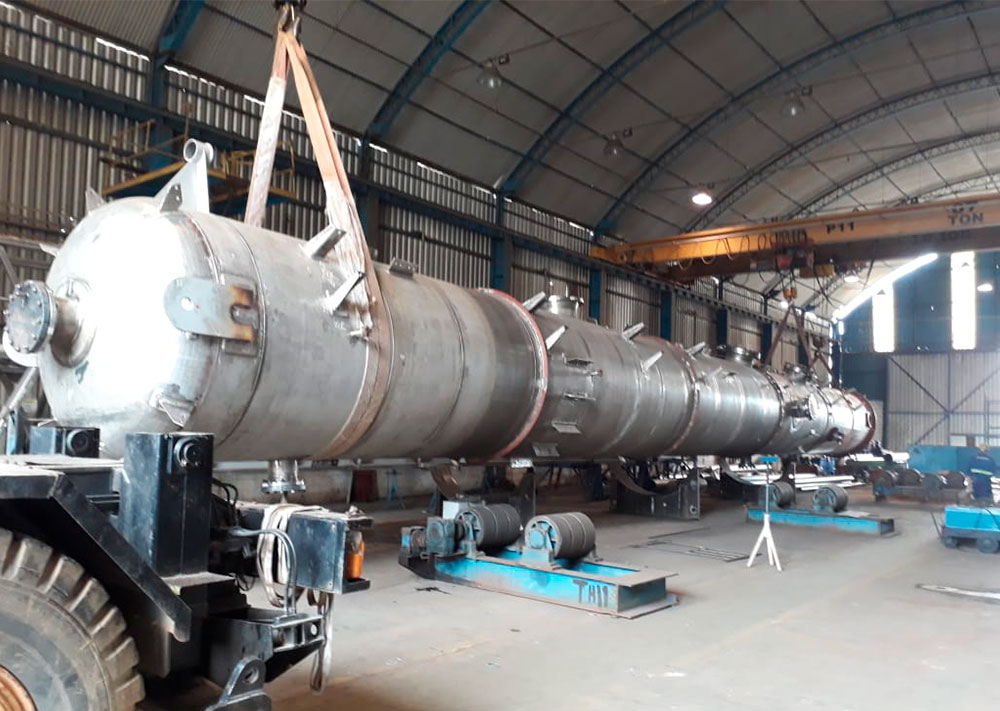

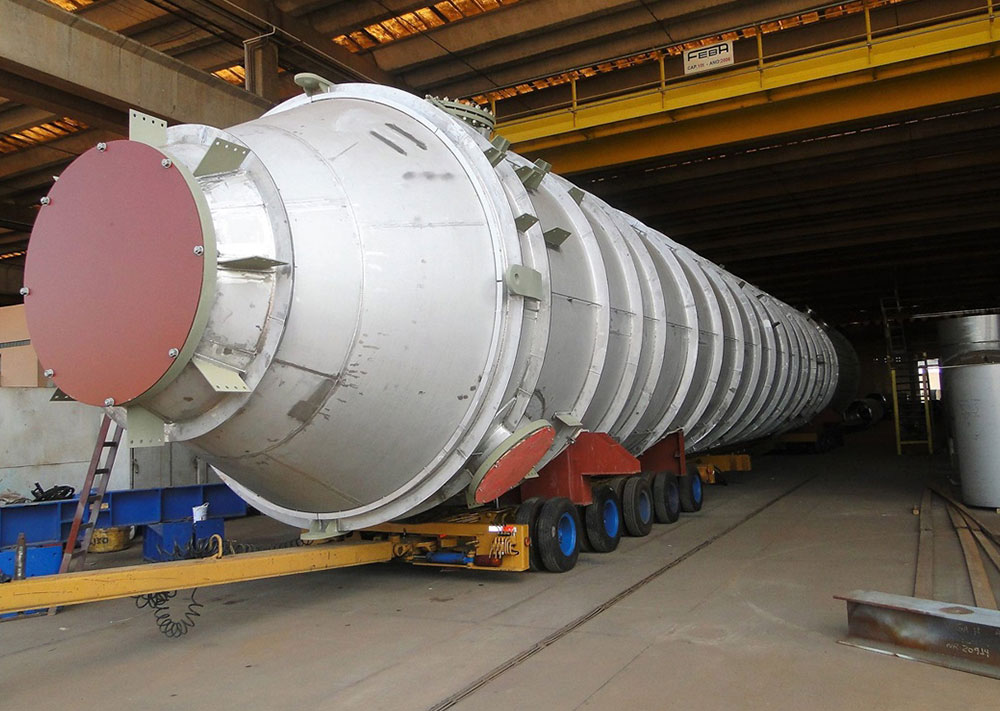

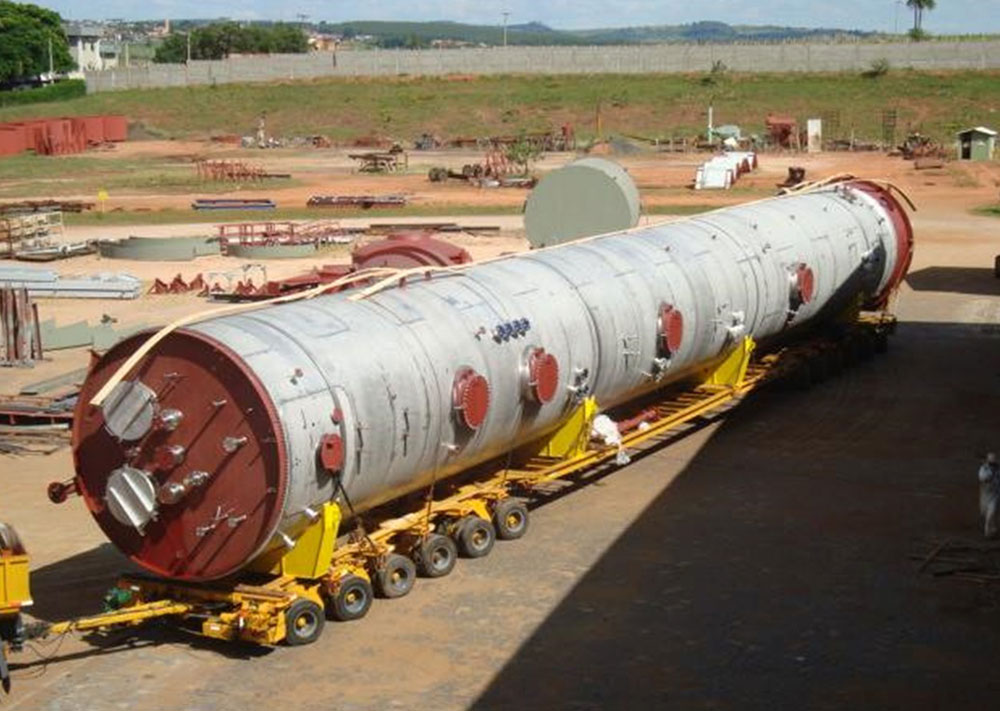

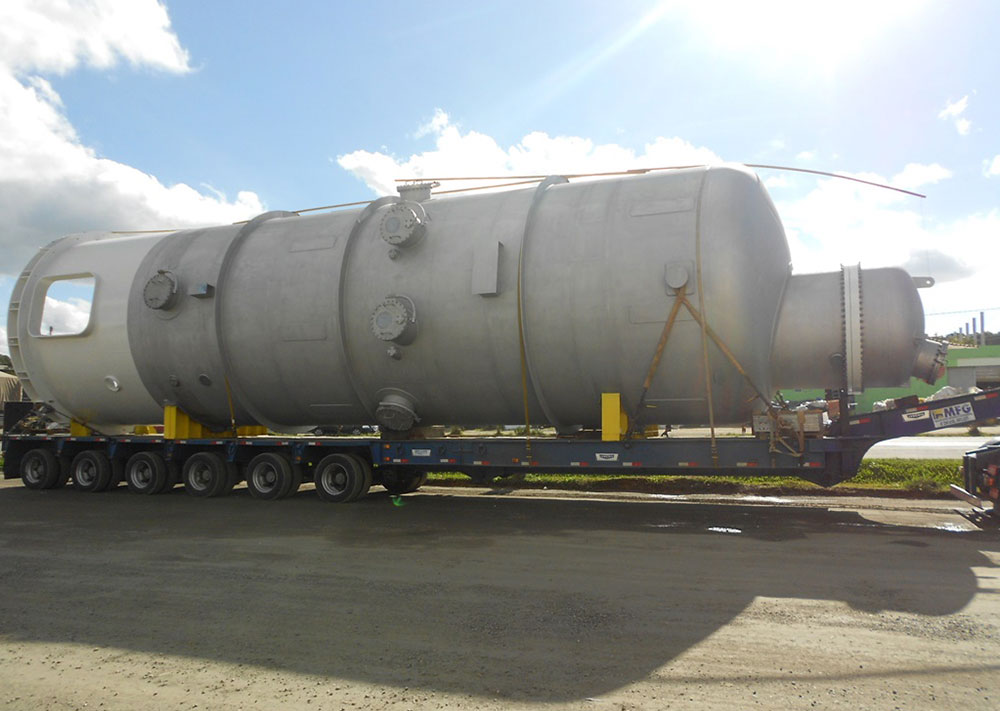

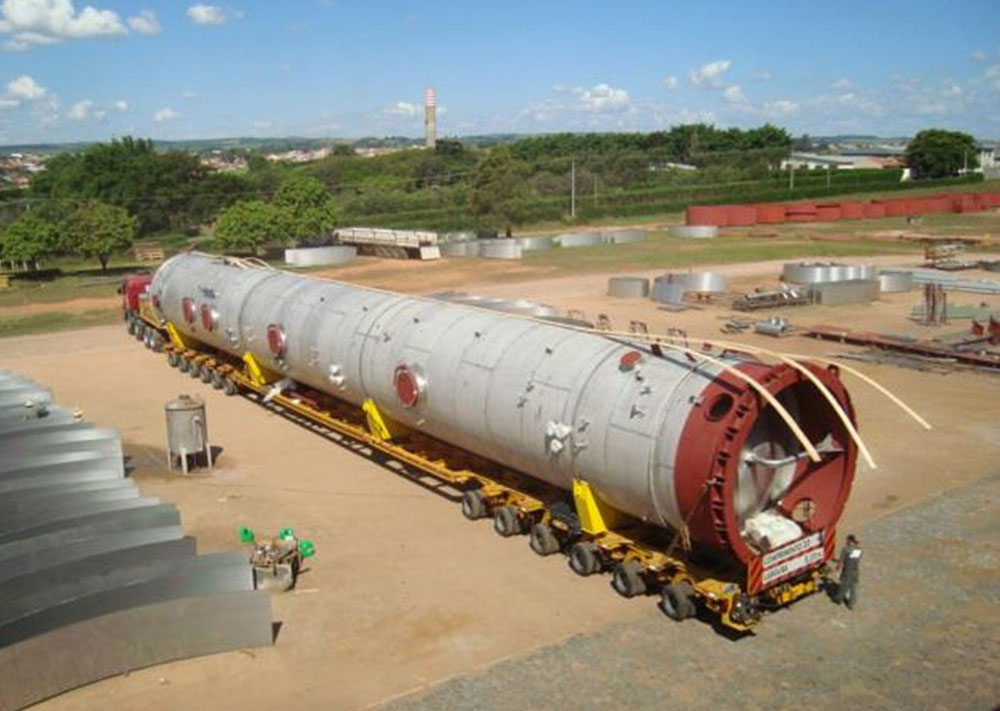

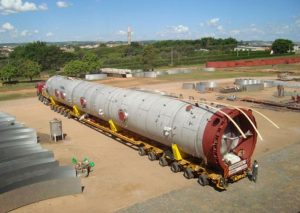

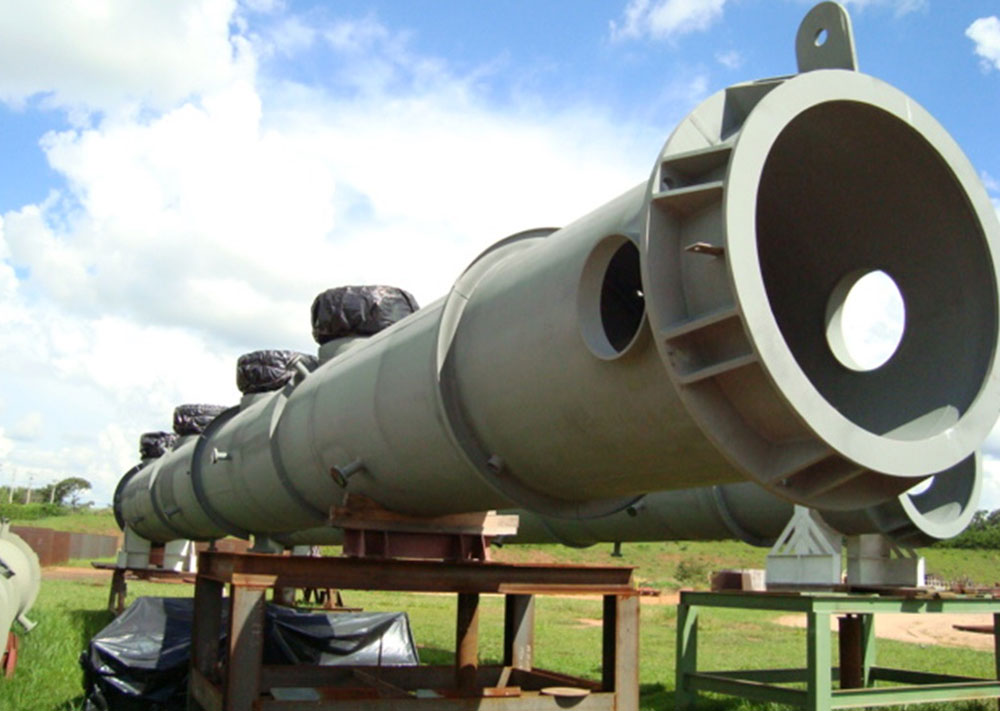

Projetos de colunas

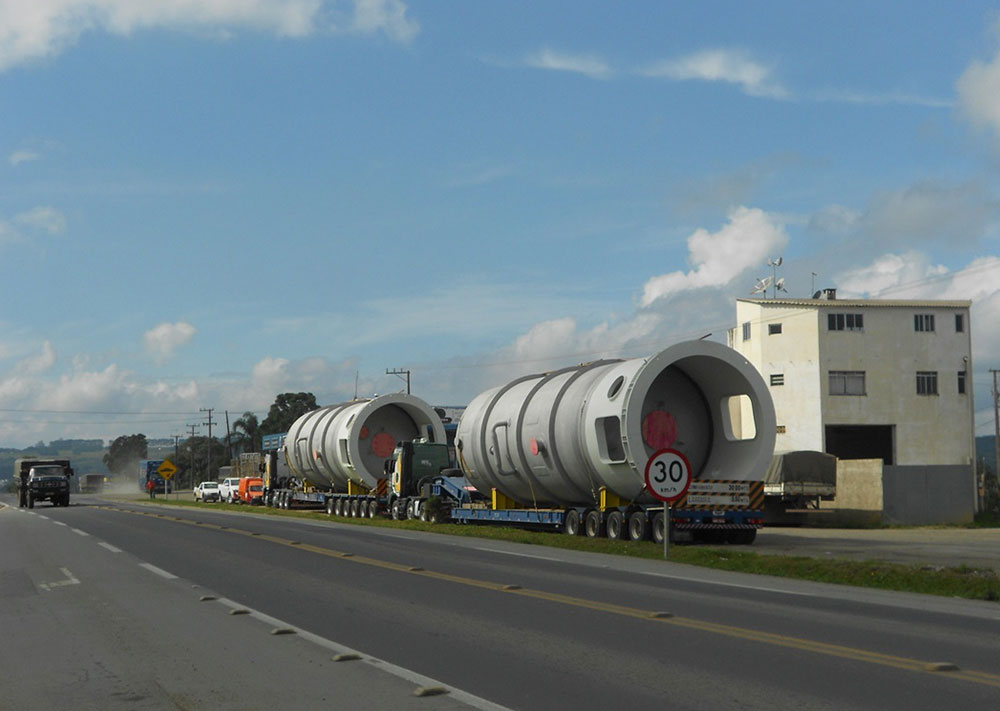

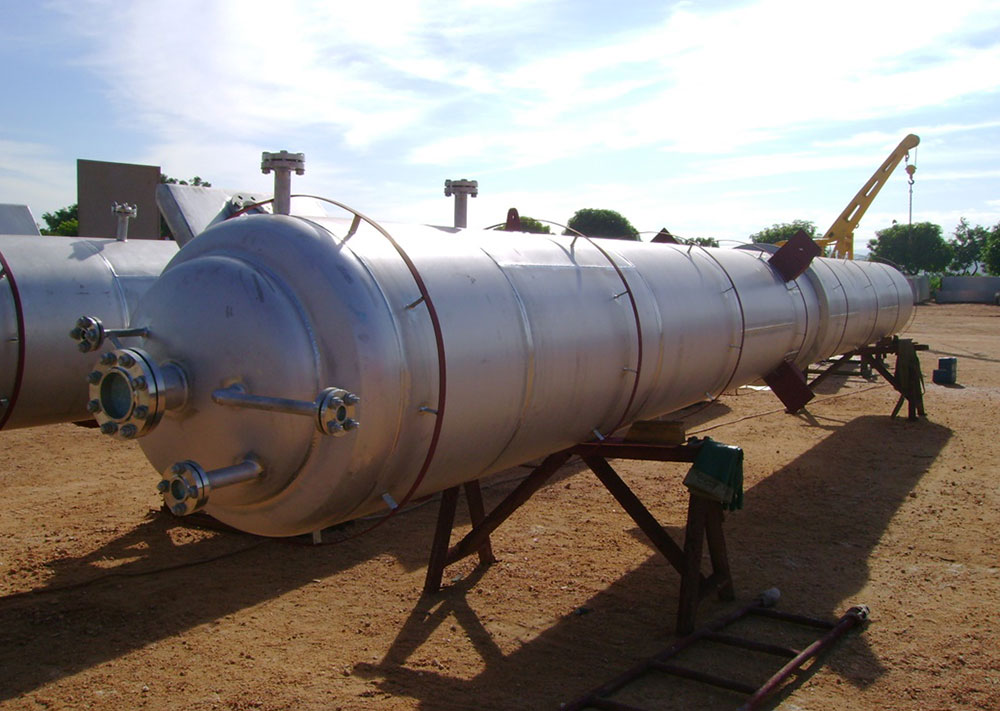

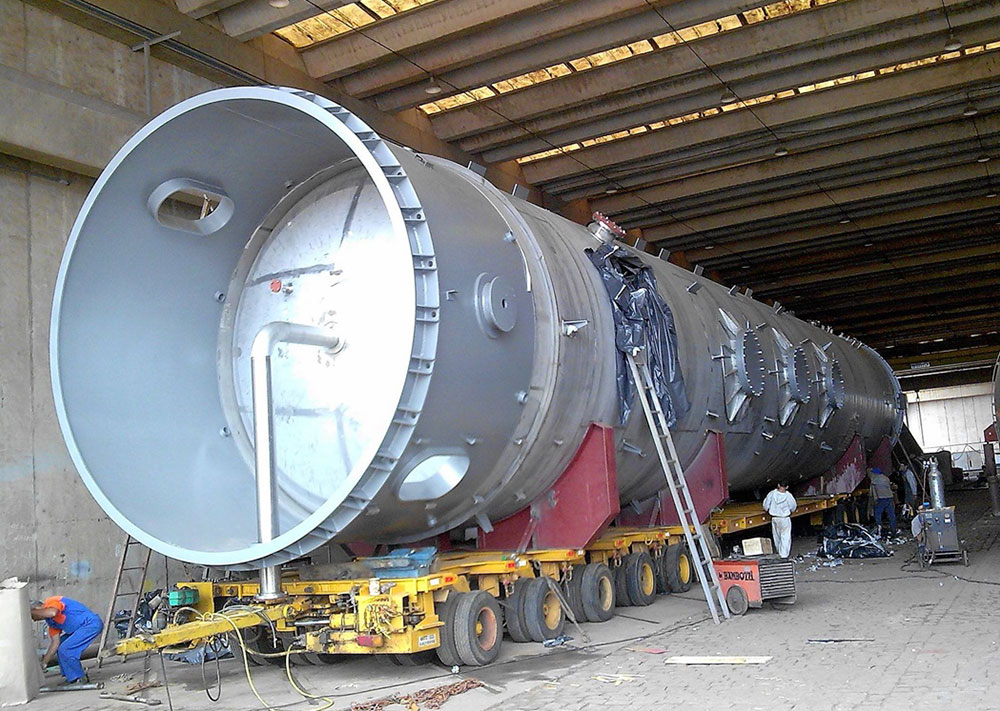

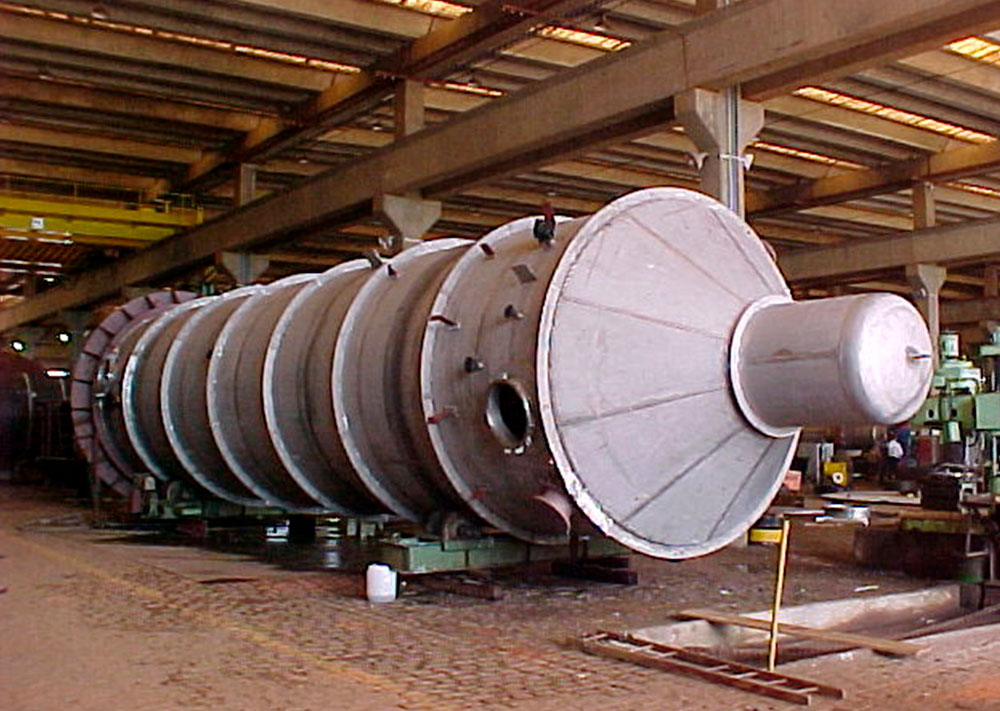

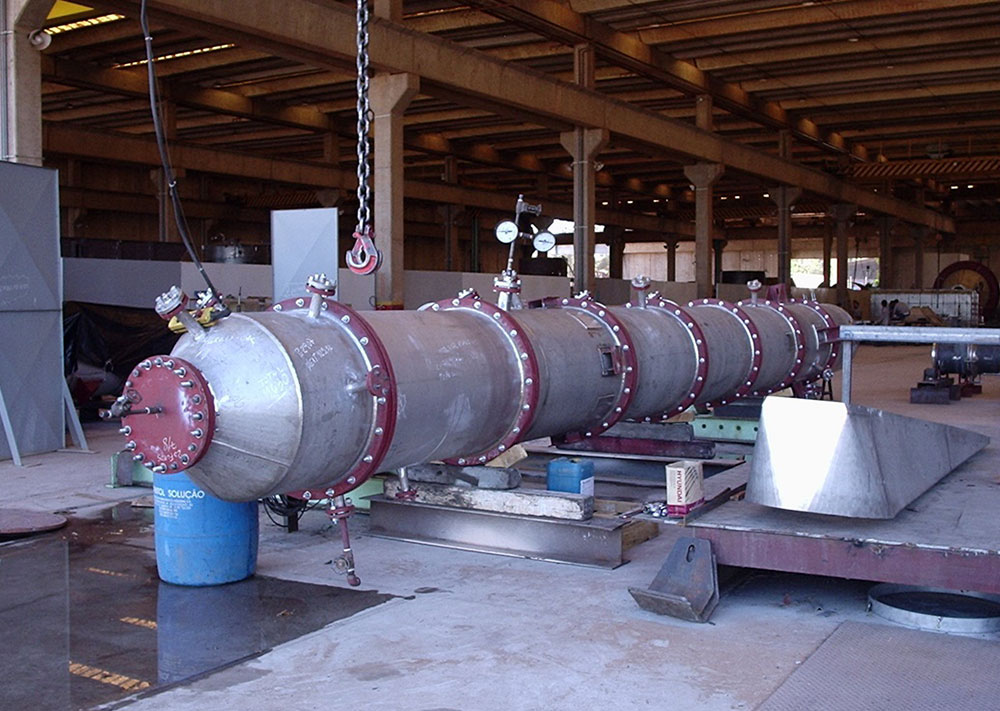

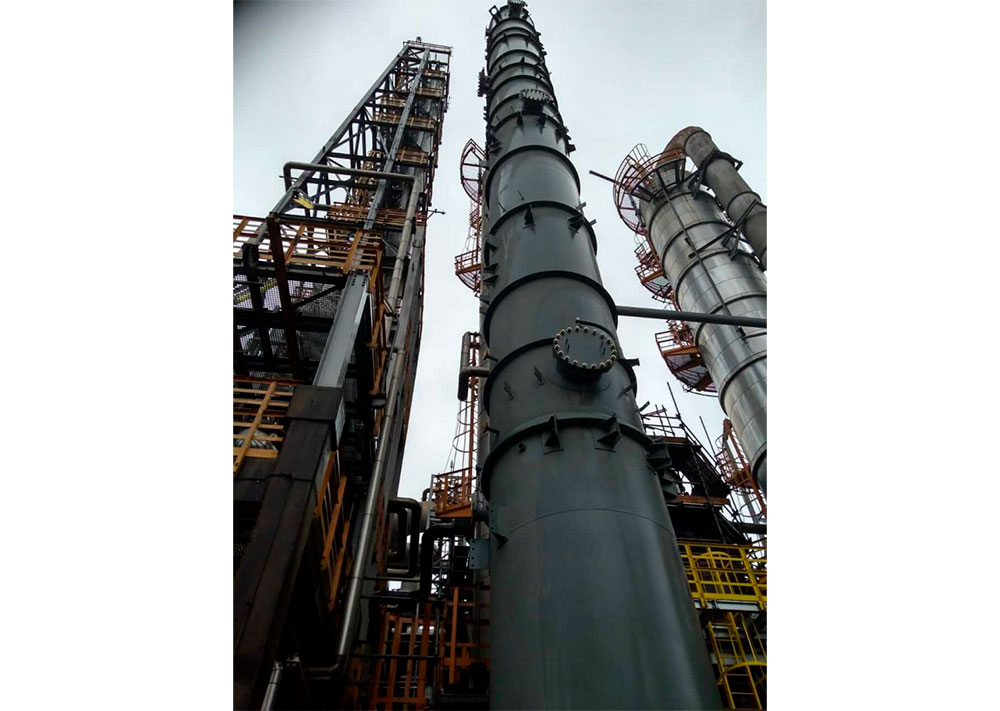

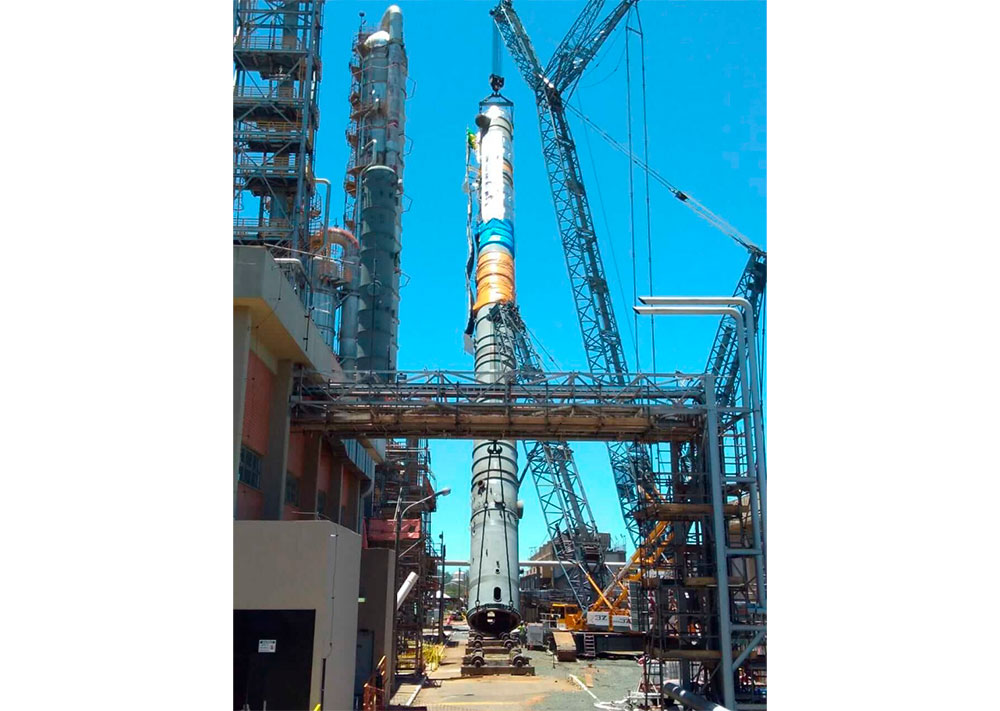

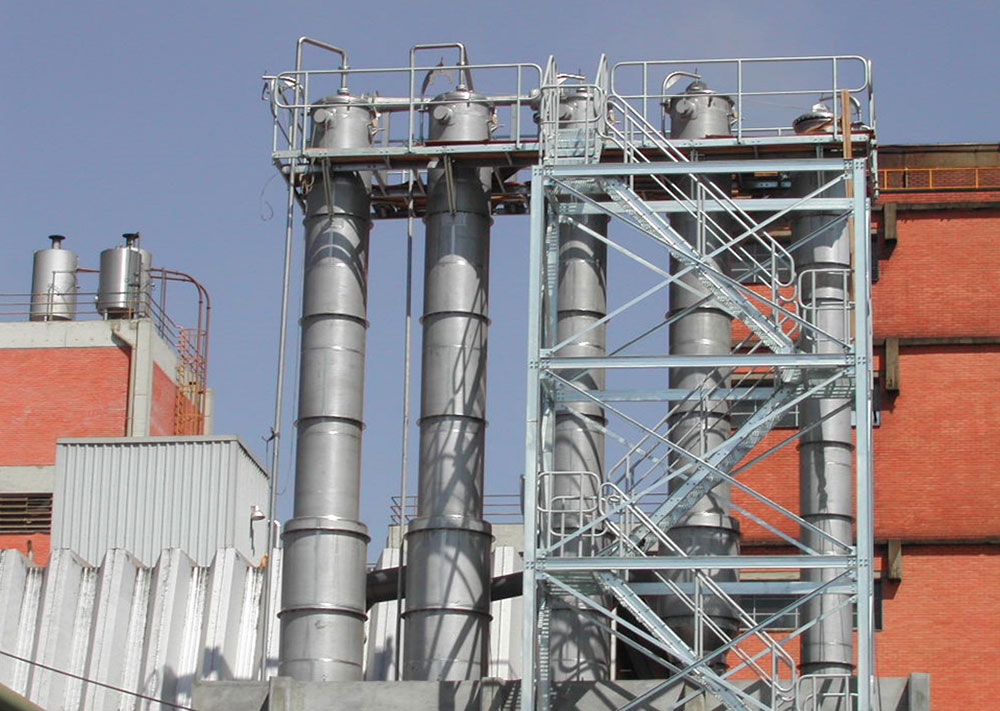

20 registros de equipamentos projetados pela Engefisic. Toque em uma imagem para ampliar.
Por que a carga de vento é decisiva em colunas?
Em equipamentos altos e esbeltos, o momento que o vento provoca na base costuma governar a espessura dos anéis inferiores, da saia e dos chumbadores. Por isso calculamos o vento pela NBR 6123 ou pela norma pedida pelo cliente, e o sismo quando aplicável.
Qual a diferença entre coluna de pratos e de recheio?
Nas colunas de pratos o contato entre líquido e vapor acontece em bandejas sucessivas; nas de recheio, sobre um leito de elementos que aumentam a área de contato. A escolha muda o peso, a perda de carga, os suportes internos e o cálculo mecânico.
Vocês dimensionam a saia e os chumbadores?
Sim. Dimensionamos a saia, o anel de base e os chumbadores e entregamos as cargas na fundação, que servem de base para o projeto da base de concreto.
Outros equipamentos que projetamos
TorresAbsorção, extração, lavagem e resfriamento.9 fotos na galeria
Vasos de pressãoProjetados sob medida conforme ASME, NR-13 e NBR.65 fotos na galeria
Estruturas metálicasMezaninos, plataformas e pipe racks conforme NBR 8800.8 fotos na galeria
Método dos elementos finitosTensões, fadiga, vibração e análise térmica.65 fotos na galeriaEnvie a folha de dados do seu equipamento
Mande o projeto, a especificação técnica ou a consulta e receba o retorno do nosso departamento técnico.
