Projeto e cálculo de tanques retangulares
Tanques retangulares para armazenamento e processo, com chapas e reforços dimensionados para o fluido e para o espaço disponível na planta.
Engenharia de tanques retangulares da Engefisic
Os tanques retangulares aproveitam melhor o espaço e se adaptam ao layout das plantas. Cada tanque é projetado considerando as propriedades do fluido, as condições de operação, os esforços mecânicos e os requisitos normativos.
As paredes planas trabalham à flexão, por isso o projeto define a espessura das chapas e o arranjo dos reforços para garantir integridade, vedação e produtividade contínua no armazenamento, na movimentação e no tratamento de fluidos.
O que calculamos
- Espessura das chapas e espaçamento dos reforços
- Deformação das paredes sob a carga do fluido
- Suportes, pés e bases de apoio
- Bocas de visita, bocais e tampas
- Análise por elementos finitos quando a geometria pede
- Desenhos de fabricação
Códigos e normas
- ASME VIII Div. 1
- AISC
- ABNT
Projetos de tanques retangulares

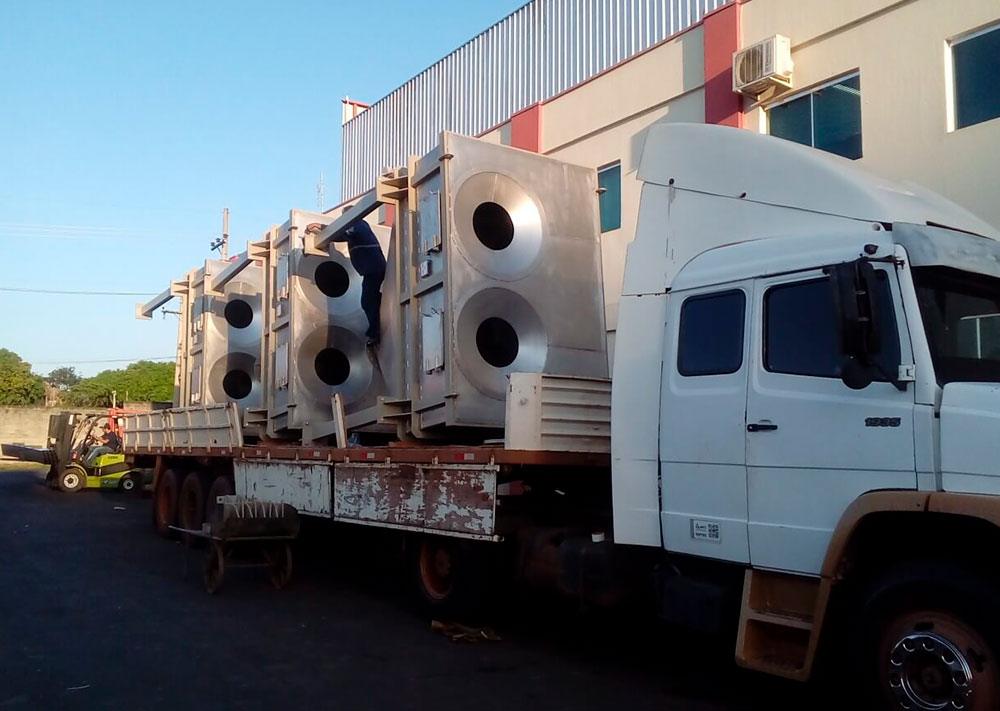

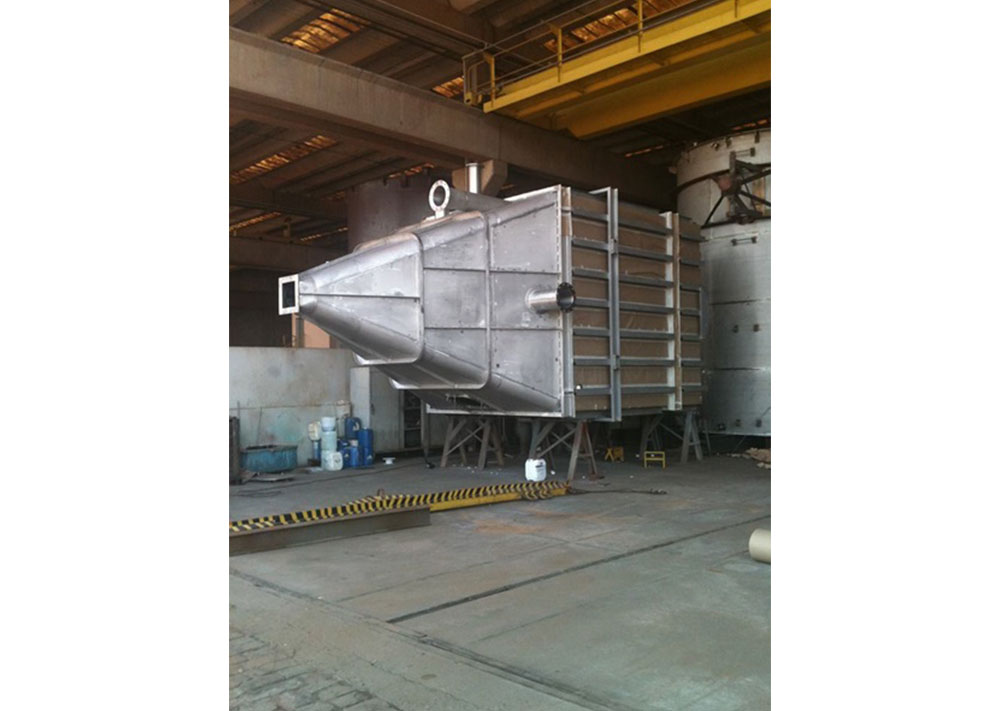

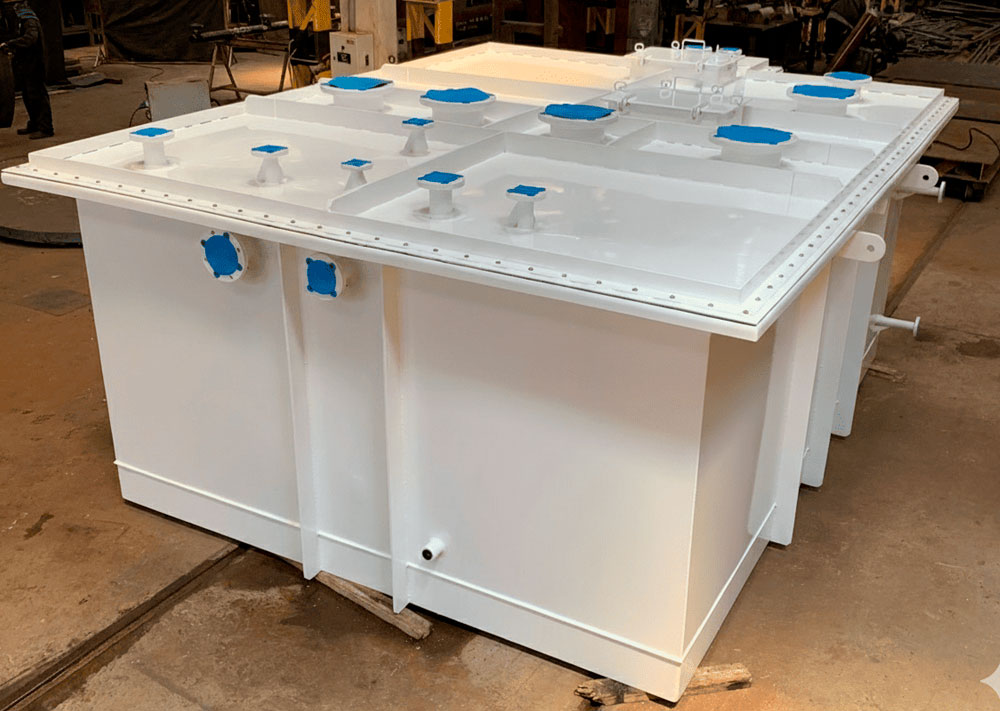

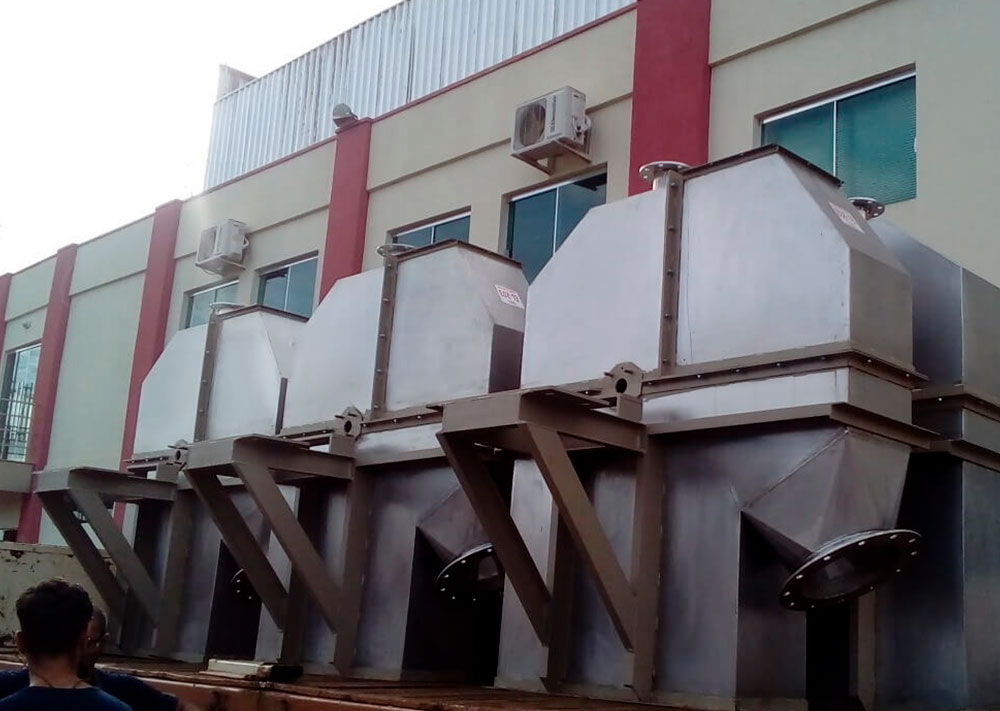

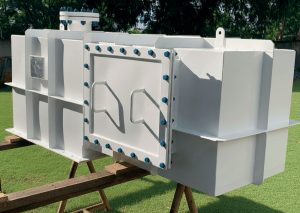

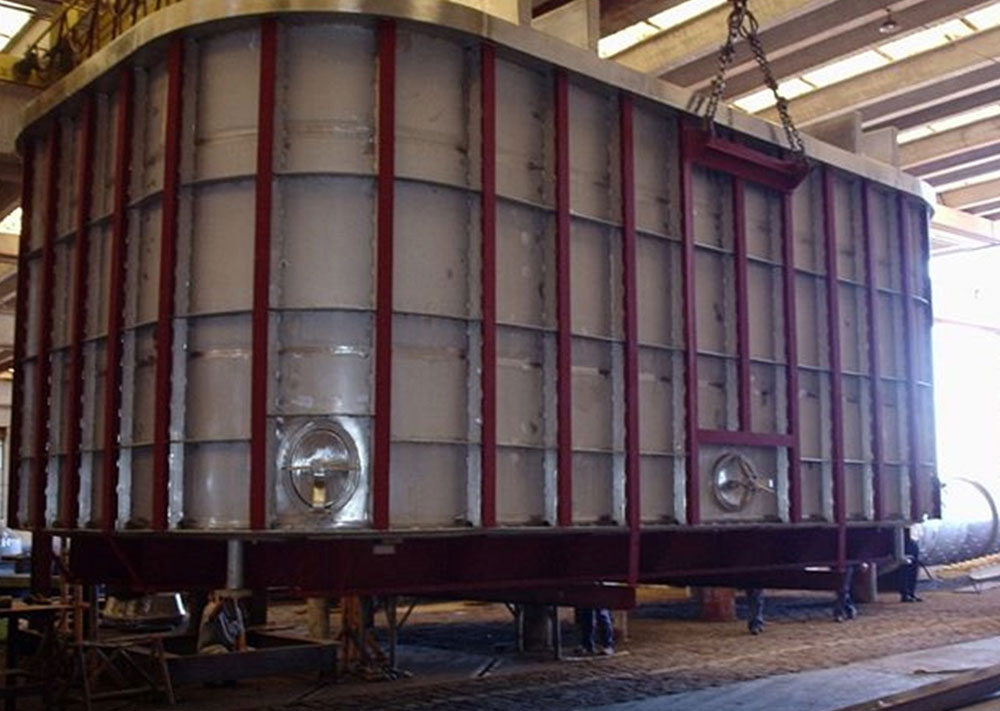

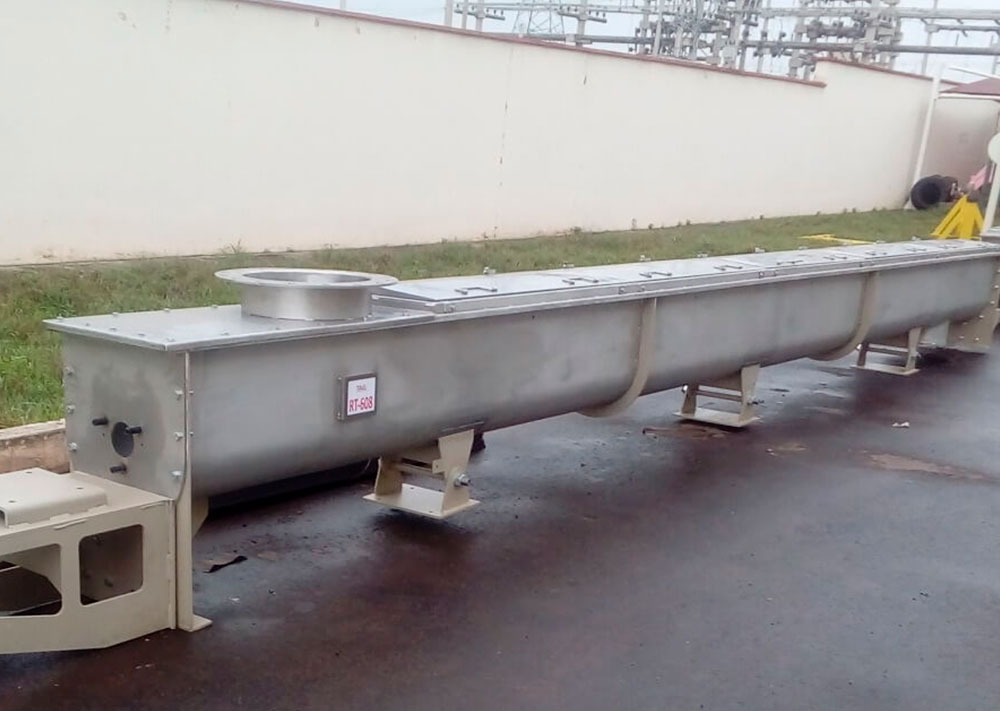

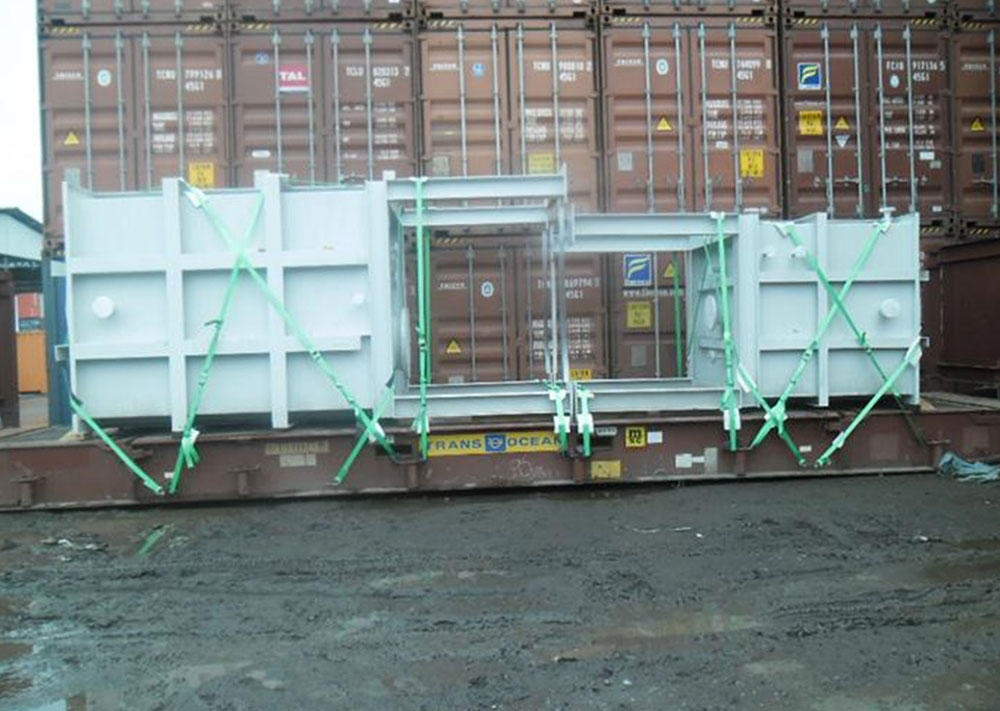

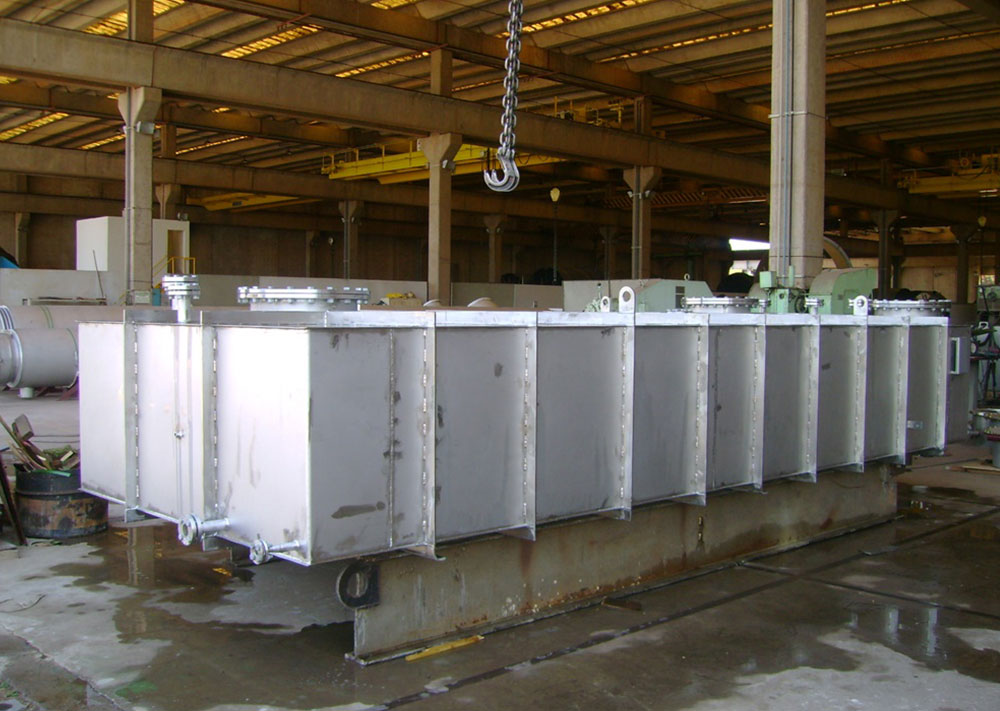

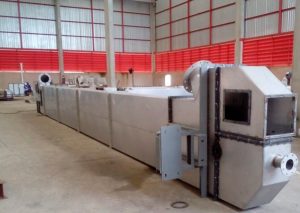

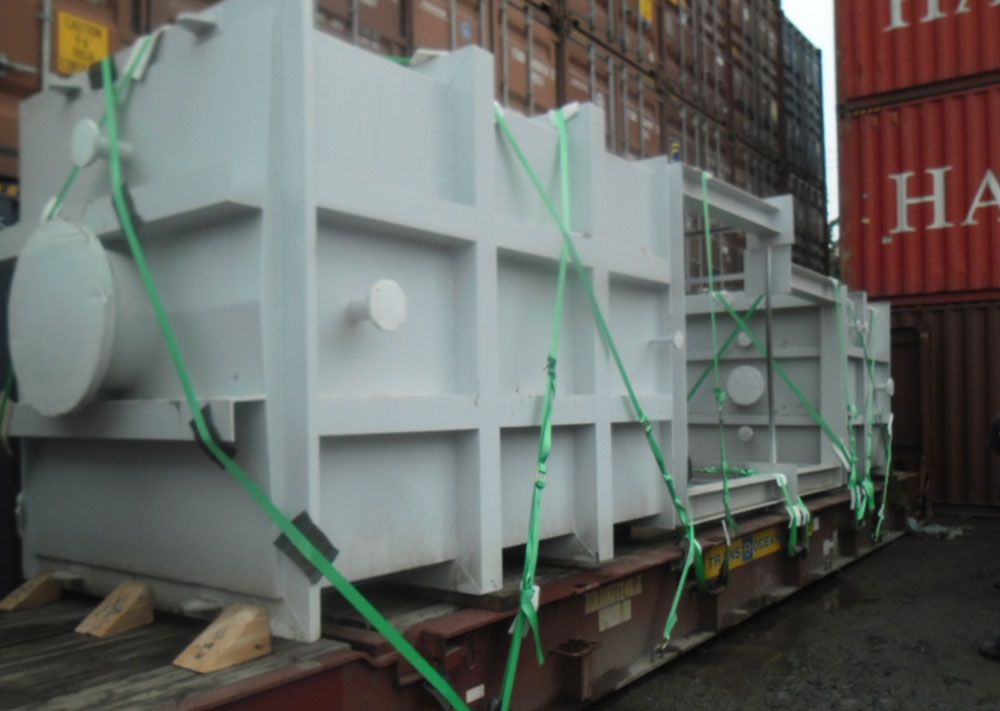

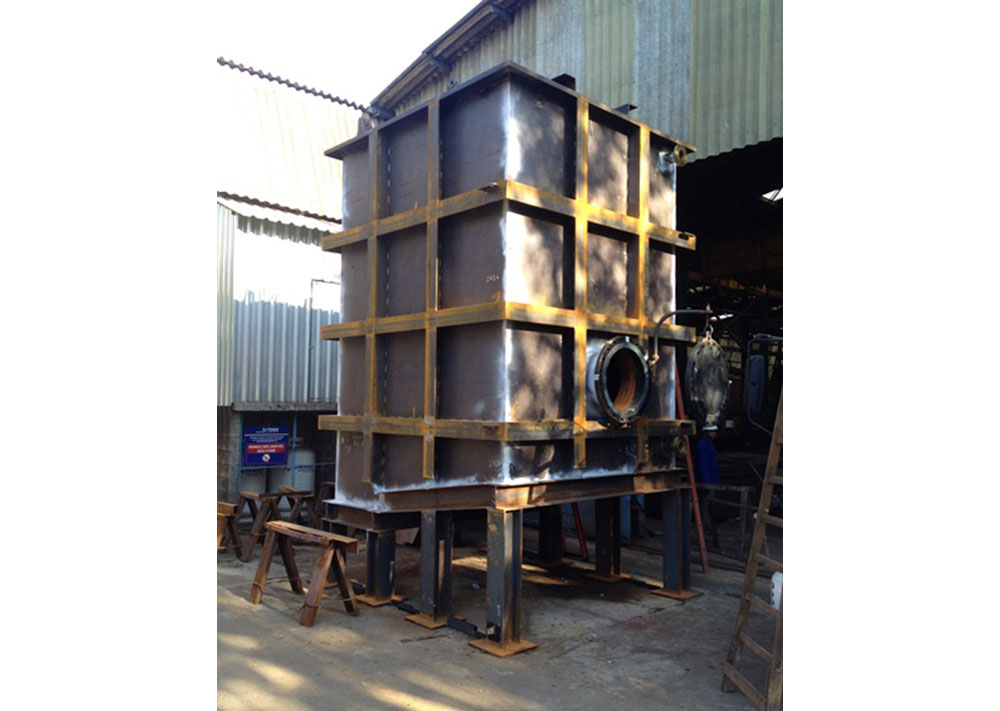

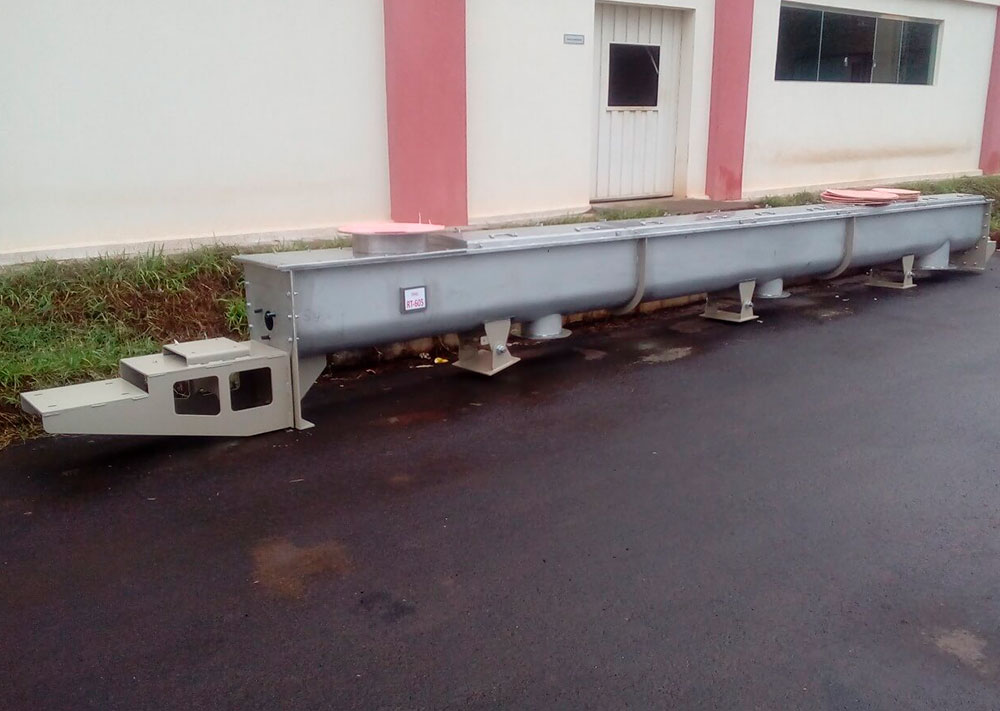

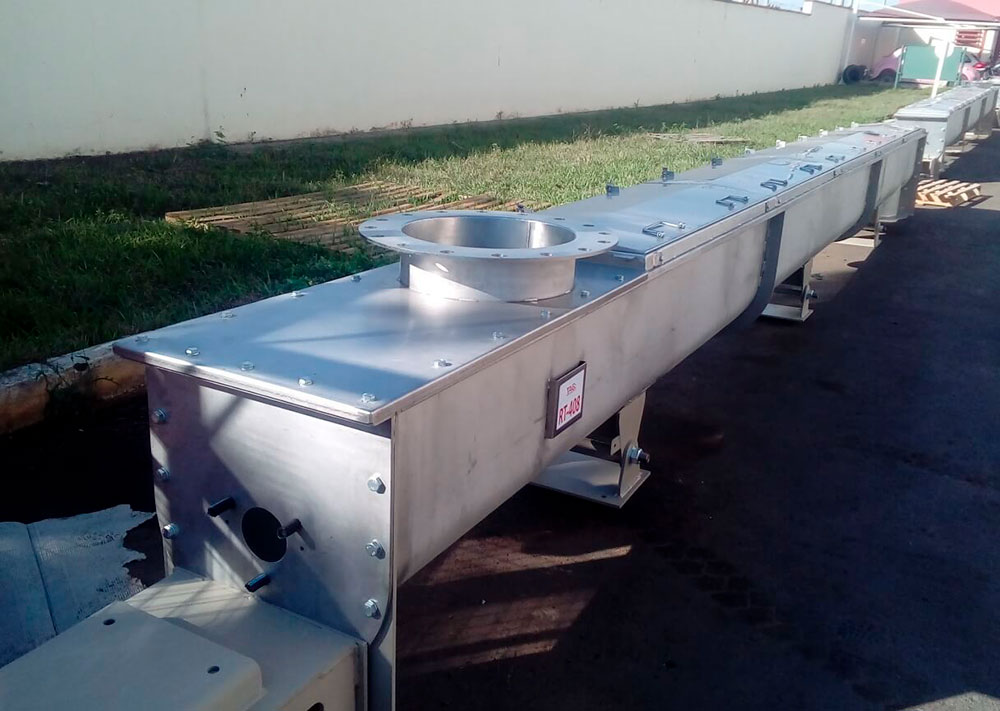

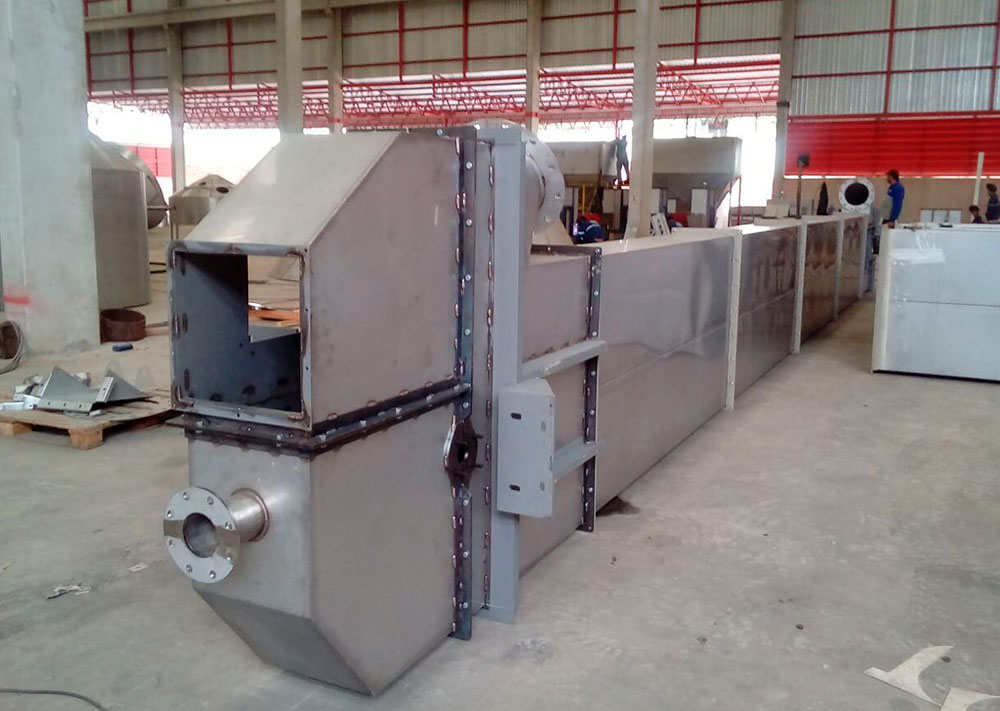

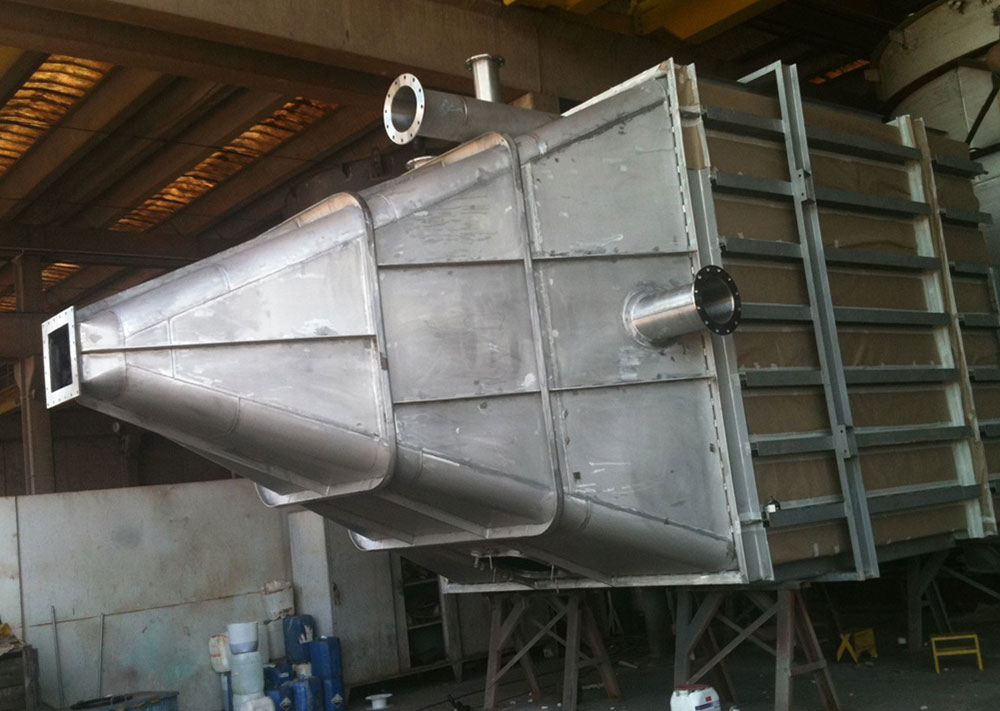

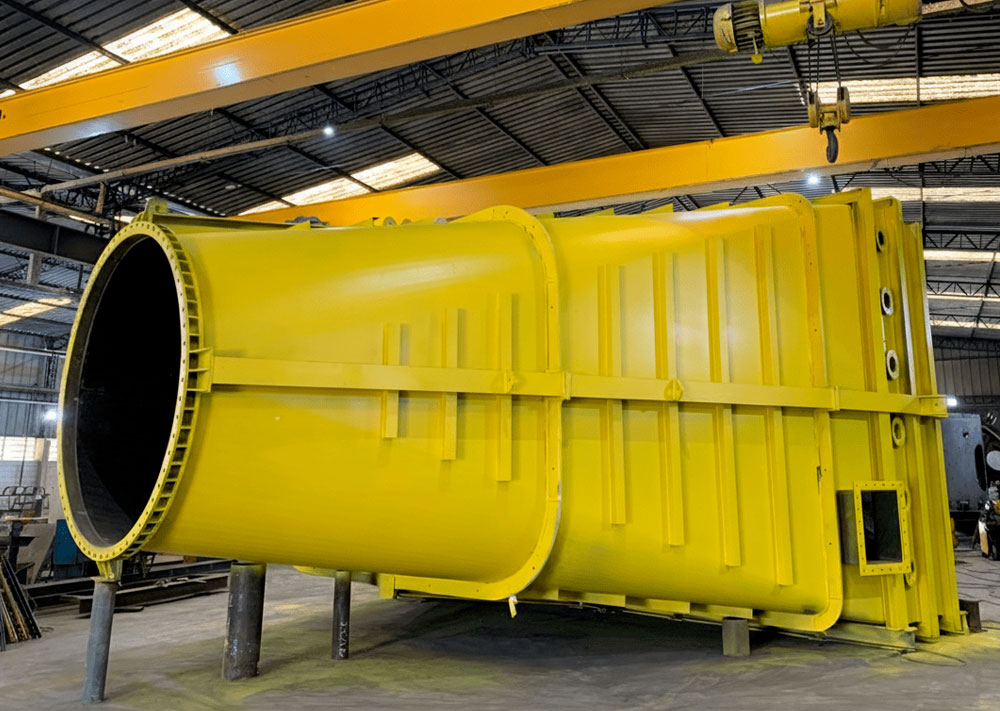

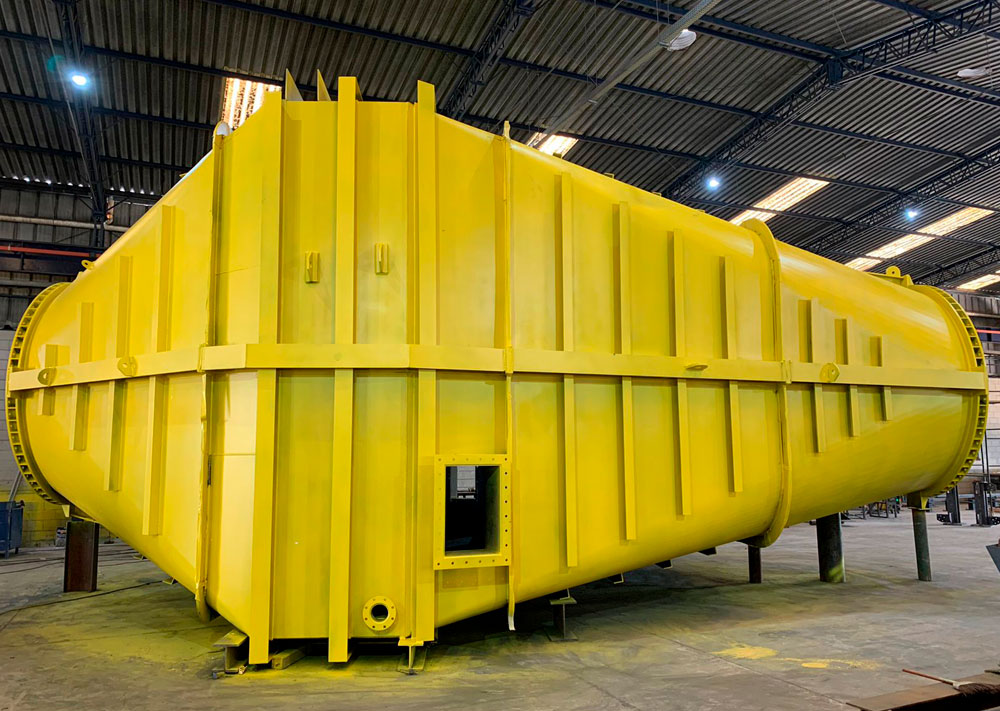

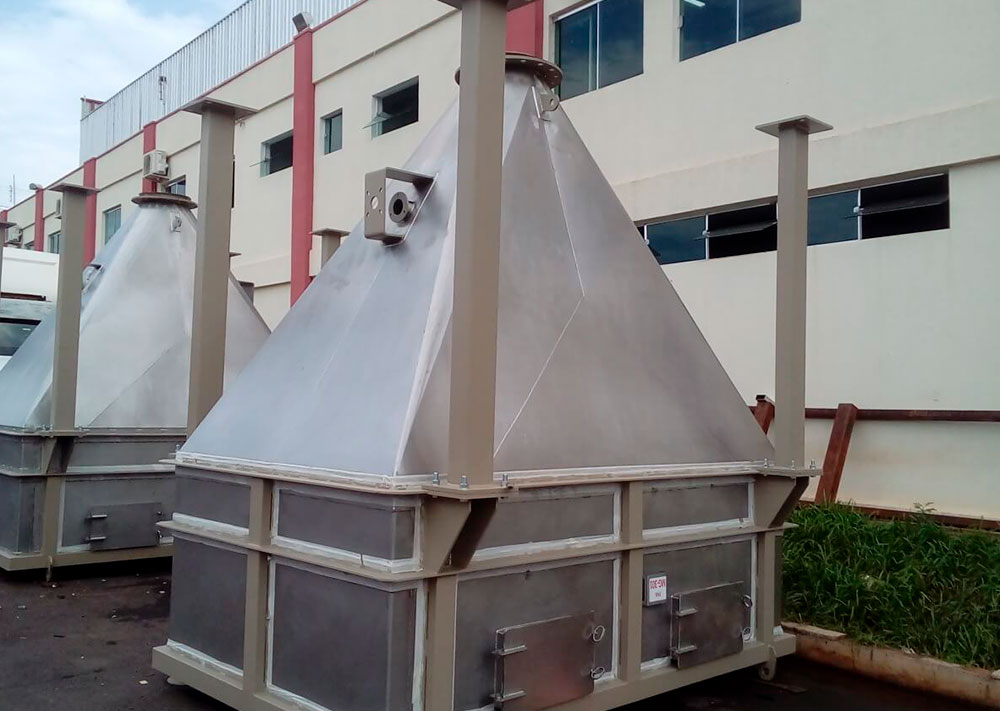

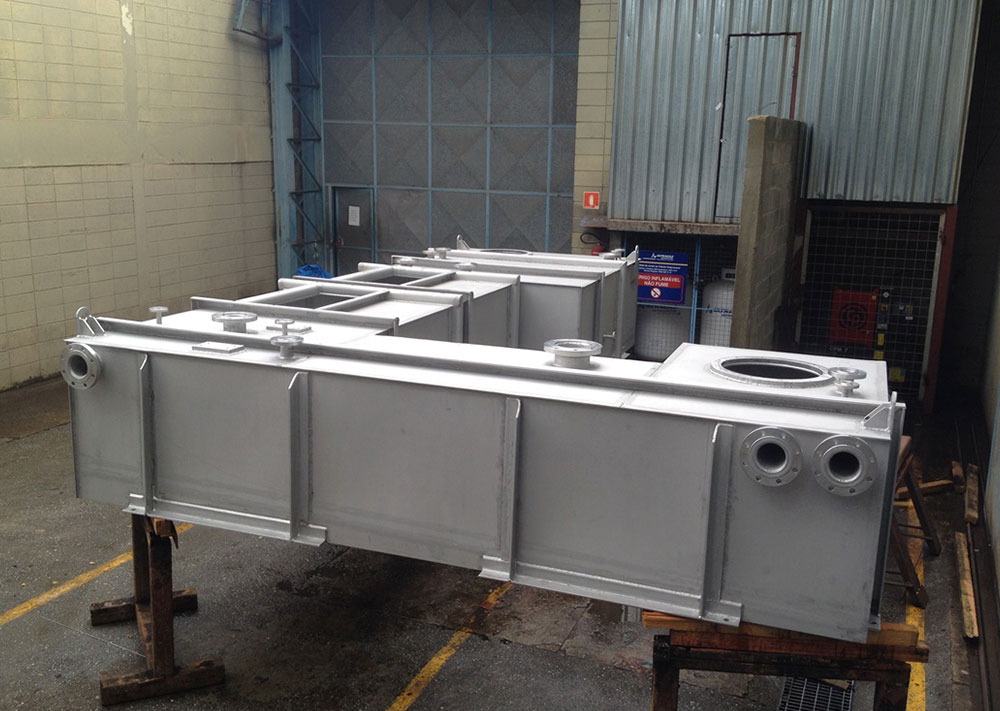

20 registros de equipamentos projetados pela Engefisic. Toque em uma imagem para ampliar.
Quando escolher um tanque retangular em vez de cilíndrico?
Quando o espaço é limitado, o equipamento precisa caber entre colunas ou sob plataformas, ou o processo pede compartimentos internos. Em troca, as paredes planas exigem mais reforços que o casco cilíndrico para o mesmo volume.
Como são dimensionados os reforços?
Calculamos a espessura das chapas e o espaçamento dos reforços horizontais e verticais para limitar tensão e deformação sob a pressão hidrostática do fluido. Em geometrias complexas, validamos por elementos finitos.
Tanque retangular pode trabalhar com pressão?
Pode, com projeto específico: o ASME VIII, Divisão 1, tem regras próprias para vasos de seção não circular. Na maioria dos casos, porém, os tanques retangulares trabalham à pressão atmosférica.
