Projeto e cálculo de ciclones industriais
Separadores ciclônicos para remoção de particulados, com projeto aerodinâmico e estrutural pensado para a máxima eficiência de separação.
Engenharia de ciclones da Engefisic
Os ciclones separam partículas sólidas de correntes gasosas usando a força centrífuga. Cada projeto considera o fluido, a granulometria, a velocidade de operação, as perdas de carga e os requisitos normativos.
Dimensionados para condições severas, nossos ciclones buscam eficiência elevada, operação estável e fácil manutenção, ajudando a reduzir as emissões de particulados do processo.
O que calculamos
- Geometria pela vazão, granulometria e eficiência
- Perda de carga e velocidade de entrada
- Espessuras e proteção contra abrasão
- Suportes e estrutura de apoio
- Dutos de entrada e saída
- Desenhos de fabricação
Códigos e normas
- ABNT
- AISC

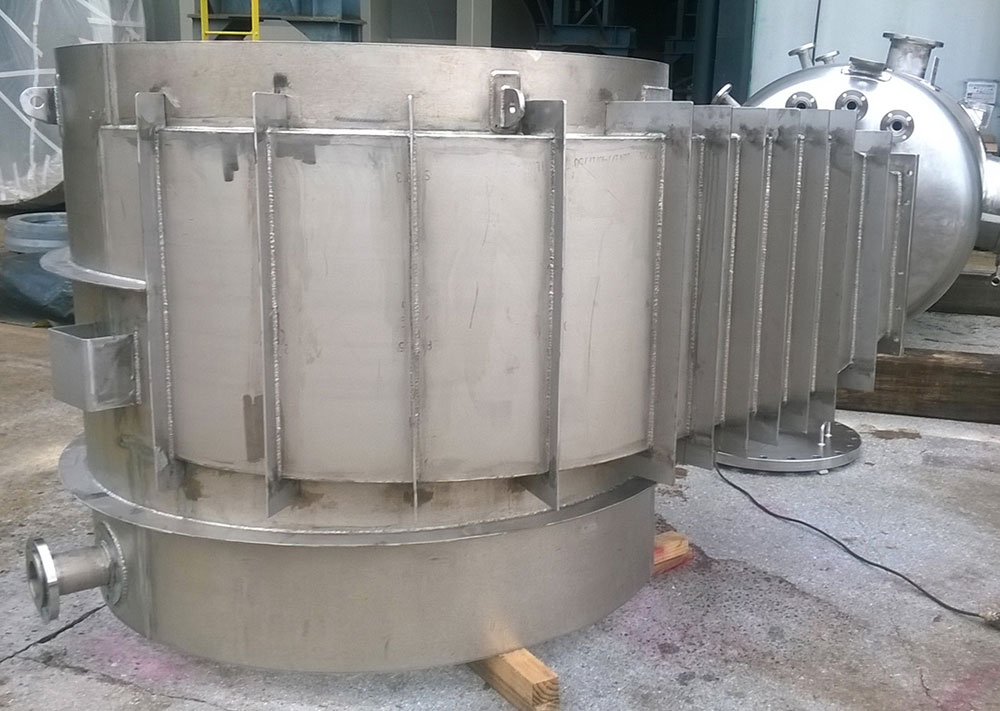

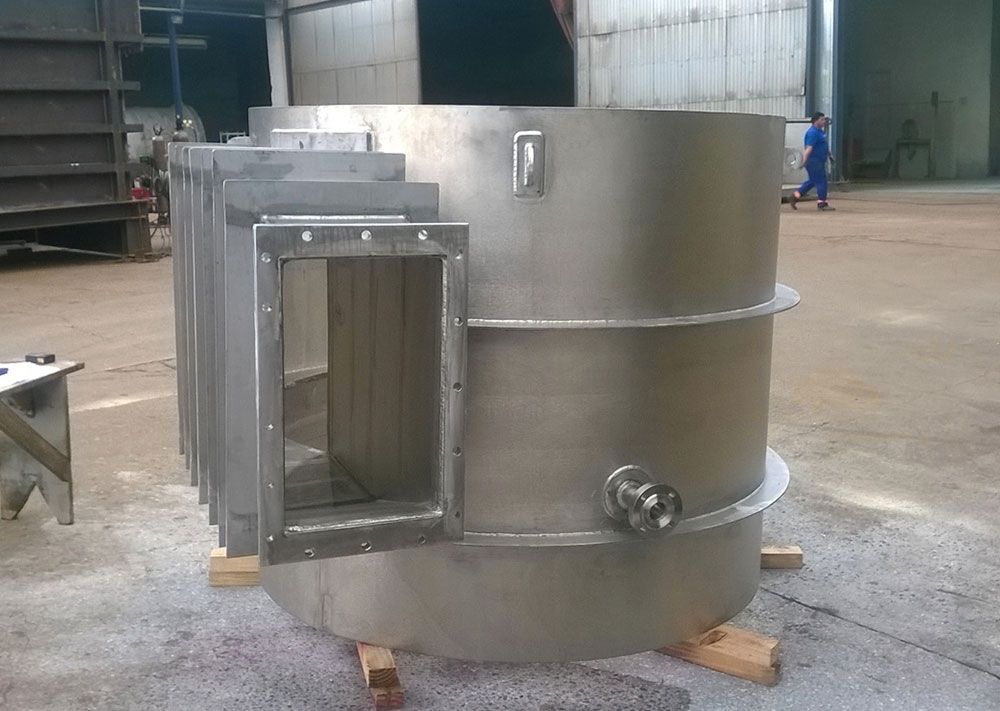

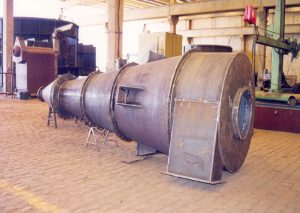

Projetos de ciclones
3 registros de equipamentos projetados pela Engefisic. Toque em uma imagem para ampliar.
Como o ciclone separa as partículas?
O gás entra tangencialmente e gira dentro do corpo; a força centrífuga empurra as partículas contra a parede, de onde descem para a saída inferior, enquanto o gás limpo sai pelo tubo central.
Do que depende a eficiência de um ciclone?
Principalmente do tamanho das partículas, da velocidade de entrada e das proporções do equipamento. Partículas finas pedem ciclones menores e mais rápidos, com perda de carga maior; o projeto equilibra eficiência e consumo de energia.
Ciclone sofre desgaste?
Com particulados abrasivos, sim, sobretudo na entrada e no cone. O projeto prevê espessuras adequadas e, quando necessário, revestimento antidesgaste nessas regiões.
Outros equipamentos que projetamos
DutosDimensionamento hidráulico e análise de tensões.2 fotos na galeria
ChaminésChaminés completas, conforme normas estruturais e ambientais.5 fotos na galeria
SilosCorpo, fundo cônico, suportação e sistemas de descarga.6 fotos na galeria
Estruturas metálicasMezaninos, plataformas e pipe racks conforme NBR 8800.8 fotos na galeriaEnvie a folha de dados do seu equipamento
Mande o projeto, a especificação técnica ou a consulta e receba o retorno do nosso departamento técnico.
